Техническое описание изделия

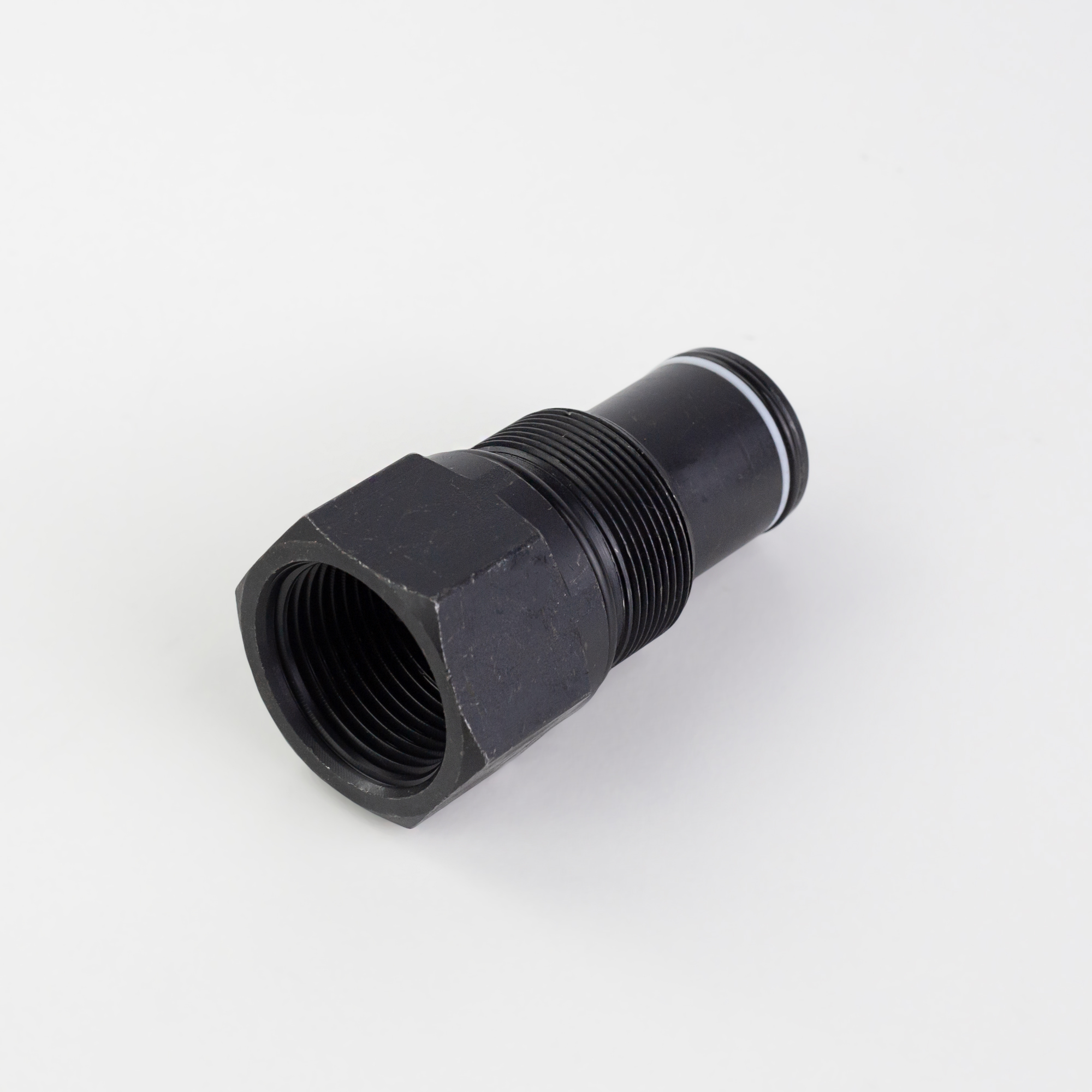

Штуцер высокого давления типа Carry Over (исполнение C2) представляет собой специализированный гидравлический компонент, предназначенный для реализации схемы последовательного соединения гидрораспределителей серии Р120. Данный узел обеспечивает разделение потоков рабочей жидкости, позволяя передавать давление на последующие исполнительные устройства без потери функциональности первичного распределителя.
Технические характеристики и конструкция
- Тип резьбового соединения: Комбинированное, метрическая резьба M36 и трубная цилиндрическая резьба G1".
- Назначение: Формирование линии высокого давления для каскадного подключения гидравлических систем.
- Соответствие стандартам: Изделие спроектировано и изготовлено с учетом требований ГОСТ 13977-74 в части соединений трубопроводов по наружному конусу и общих технических условий для гидравлических систем высокого давления.
- Материал: Конструкционная сталь с антикоррозийным покрытием, устойчивая к циклическим нагрузкам и перепадам давления.
Применение данного штуцера исключает возникновение избыточного подпора в сливной полости первого распределителя, что критически важно для корректной работы предохранительных клапанов и сохранения целостности уплотнений при последовательном монтаже гидравлического оборудования.
