Техническое описание регулятора давления AOR-1/8-MINI
Прецизионный регулятор давления мембранного типа серии AOR предназначен для редуцирования давления сжатого воздуха и автоматического поддержания заданного рабочего давления на постоянном уровне в пневматических приводах и системах промышленной автоматизации. Устройство соответствует требованиям ГОСТ 17433-80 (Промышленная чистота. Сжатый воздух. Классы загрязненности) при условии надлежащей фильтрации на входе.
Конструктивные особенности и принцип работы
Регулятор относится к устройствам прямого действия с разгруженным седлом клапана, что обеспечивает высокую стабильность выходного давления при колебаниях давления на входе. Конструкция включает в себя подпружиненную мембрану, связанную с клапанным механизмом. Регулировка осуществляется посредством поворотной рукоятки с функцией фиксации (push-lock), исключающей самопроизвольное изменение настроек вследствие вибрации.
Основные технические параметры:
- Тип управления: Ручное, механическое воздействие на пружину.
- Рабочая среда: Сжатый воздух, соответствующий ГОСТ 17433-80. Допускается работа с распыленным маслом.
- Стабильность давления: Обеспечивается мембранным механизмом с компенсацией скачков давления.
- Монтаж: Возможность линейного монтажа, установки на панель или крепления с помощью кронштейнов.

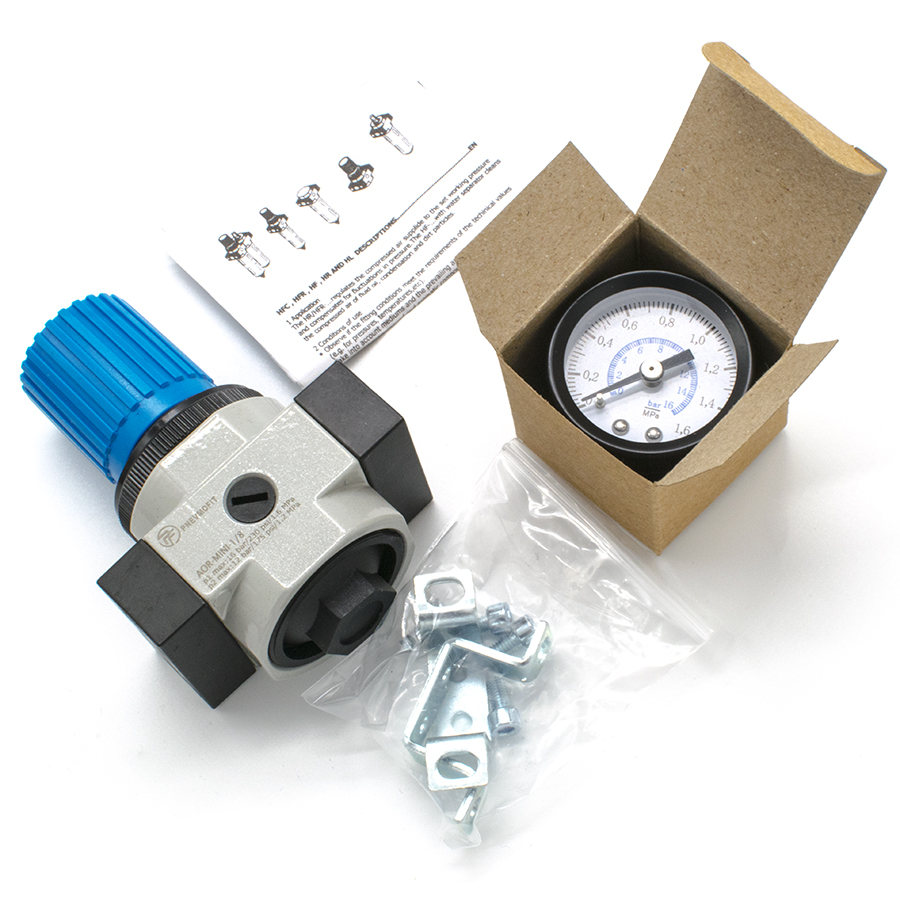

Для визуального контроля параметров в комплект поставки входит манометр OMA-40-16-1/8, устанавливаемый в соответствующий порт на корпусе устройства.
