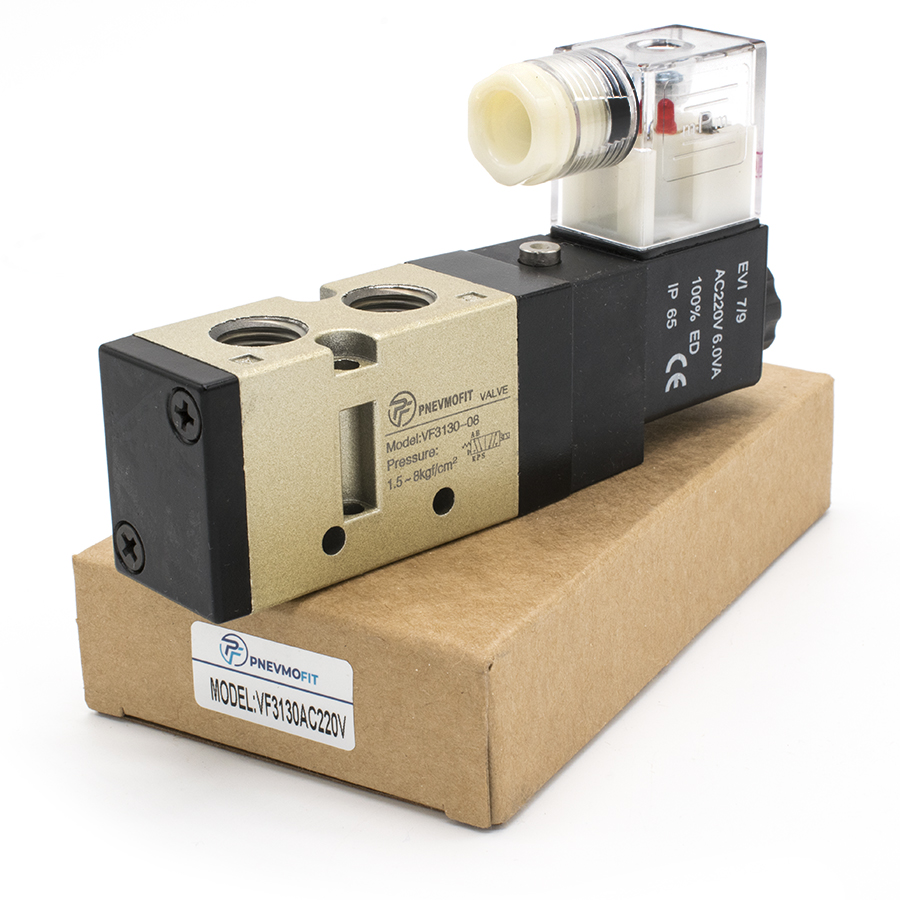

Техническое описание пневмораспределителя VF3130 AC220V
Пневмораспределитель серии VF3130 с электропневматическим управлением предназначен для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство соответствует требованиям ГОСТ 18460-91, что гарантирует надежность работы в составе пневмоприводов и систем автоматизации.
Конструктивные и эксплуатационные особенности:
- Тип распределителя: 5-линейный, 2-позиционный (5/2), обеспечивающий четкое переключение рабочих каналов.
- Механизм управления: Одностороннее электромагнитное управление с пружинным возвратом в исходное состояние.
- Электрические параметры: Катушка рассчитана на напряжение переменного тока 220В (AC220V) с потребляемой мощностью 2.5 VA и классом защиты корпуса IP65.

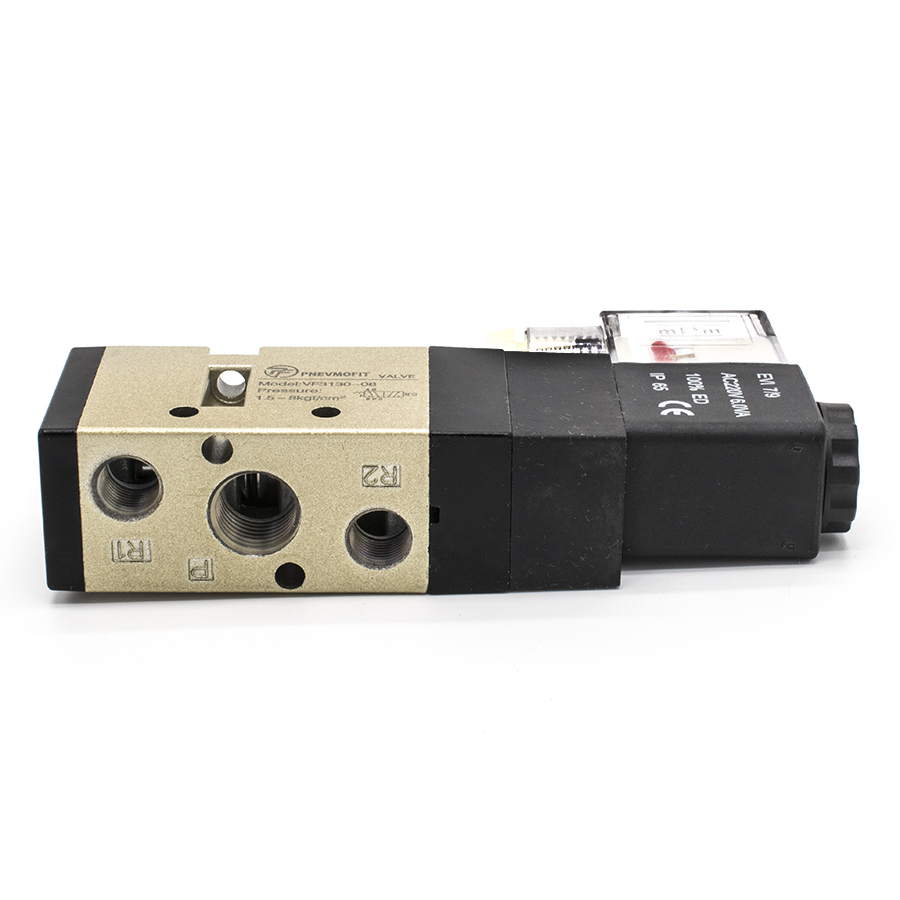

- Пневматические порты: Присоединительная резьба входной магистрали G1/4", выхлопные отверстия G1/8".
- Рабочая среда: Сжатый воздух, очищенный не грубее 40 мкм (согласно ГОСТ 17433-80). Допускается работа как с подачей смазки, так и без нее.
- Динамические характеристики: Максимальная частота срабатывания составляет 5 циклов в секунду при рабочем давлении от 0.15 до 0.8 МПа.
Изделие сохраняет работоспособность в широком температурном диапазоне от -20 до +70°C, что позволяет использовать его в различных климатических условиях эксплуатации.
