Техническое описание пневмораспределителя VF3130 DC24V

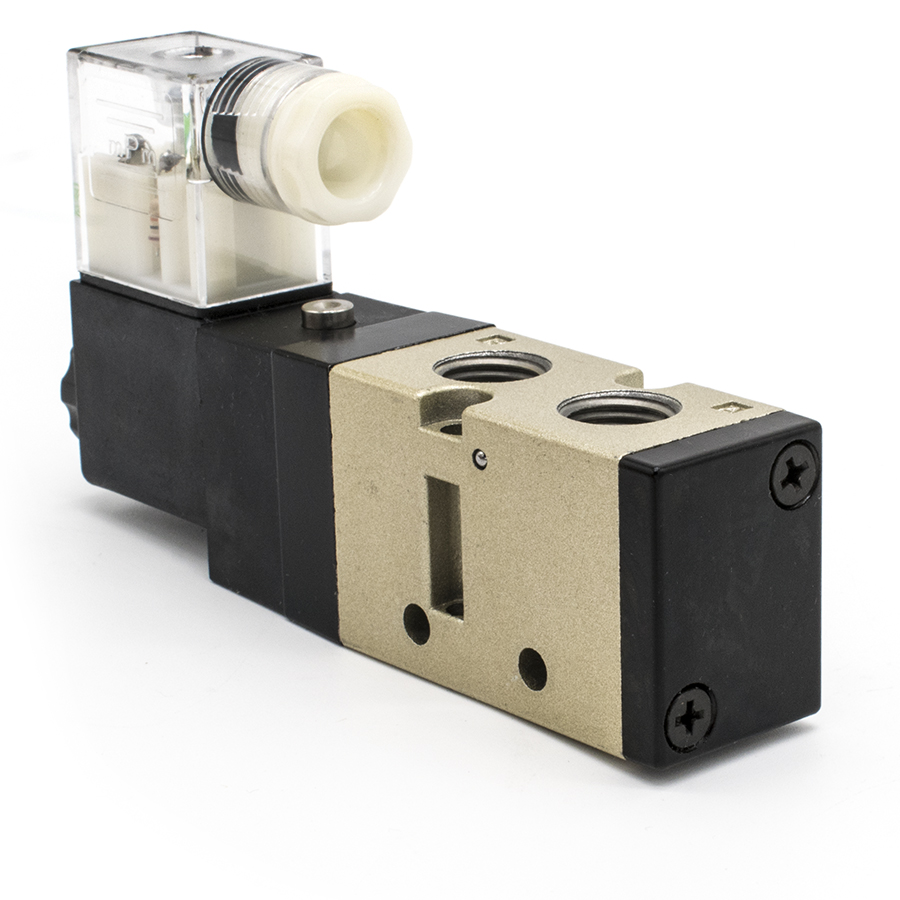

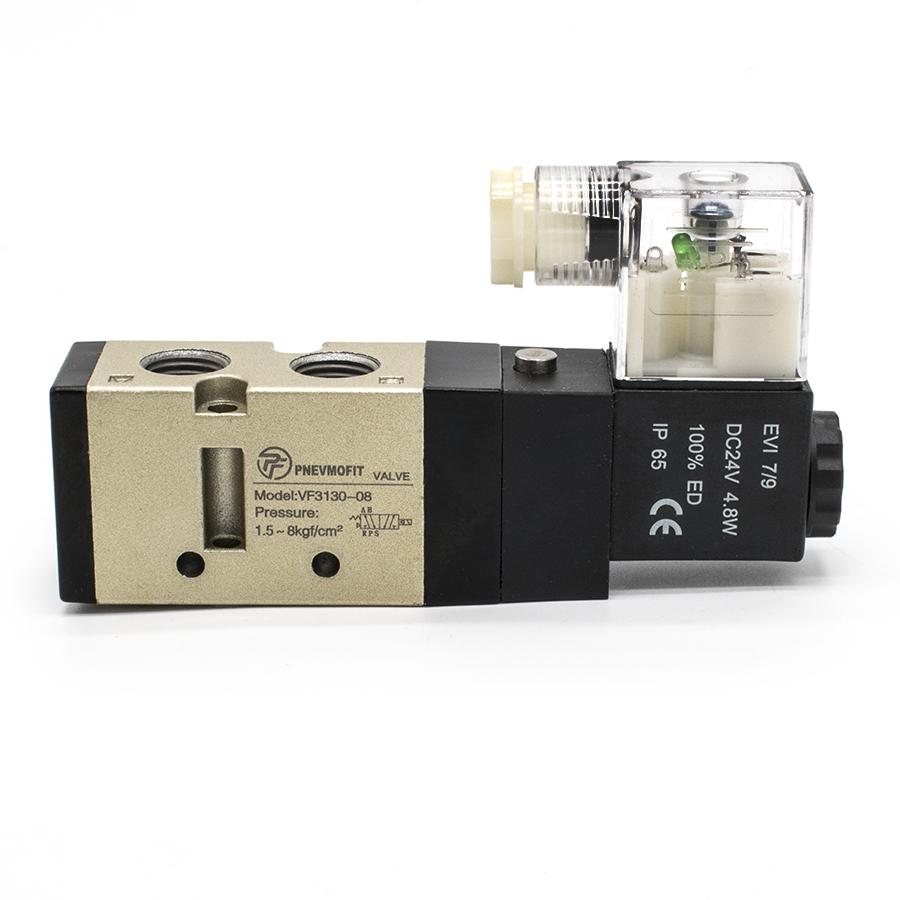

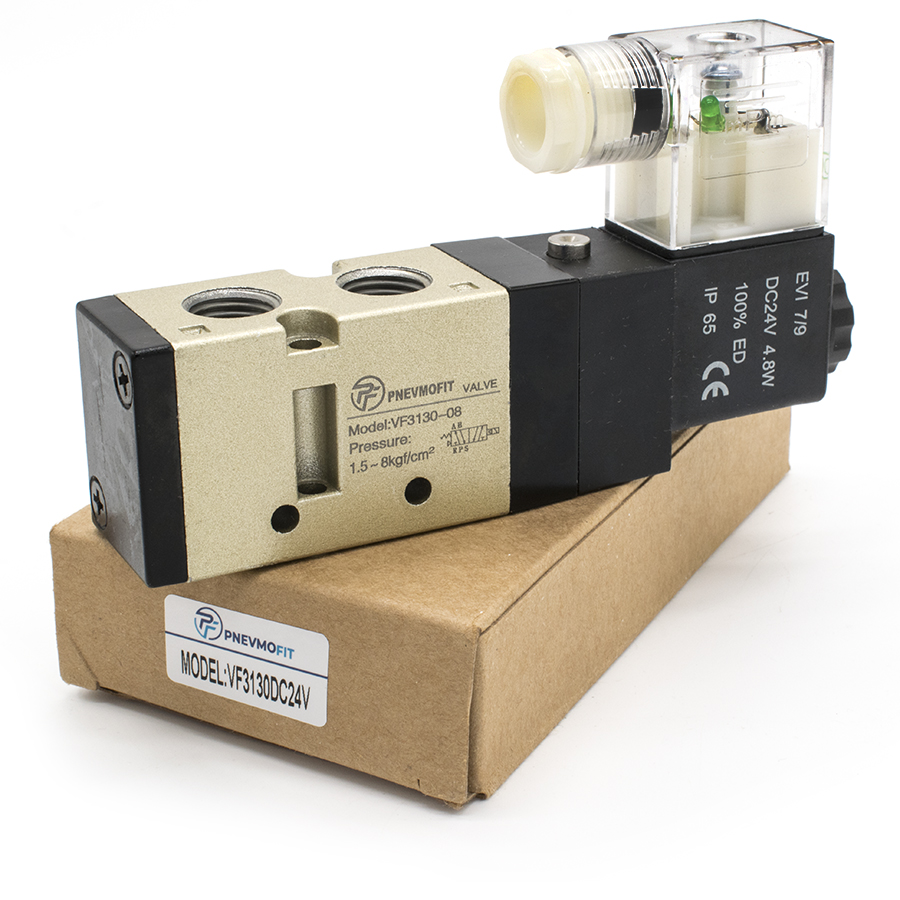

Пневматический распределитель серии VF3130 представляет собой устройство золотникового типа с электропневматическим управлением, предназначенное для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Изделие соответствует требованиям ГОСТ 18460-91 в части общих технических запросов к пневматическим приводам и устройствам управления.
Конструктивные и эксплуатационные особенности:
- Тип распределителя: 5/2 (пятилинейный двухпозиционный) с односторонним электромагнитным управлением и пружинным возвратом.
- Рабочая среда: Очищенный сжатый воздух (степень фильтрации не менее 40 мкм согласно ГОСТ 17433-80). Допускается работа с распыленным маслом или без него.

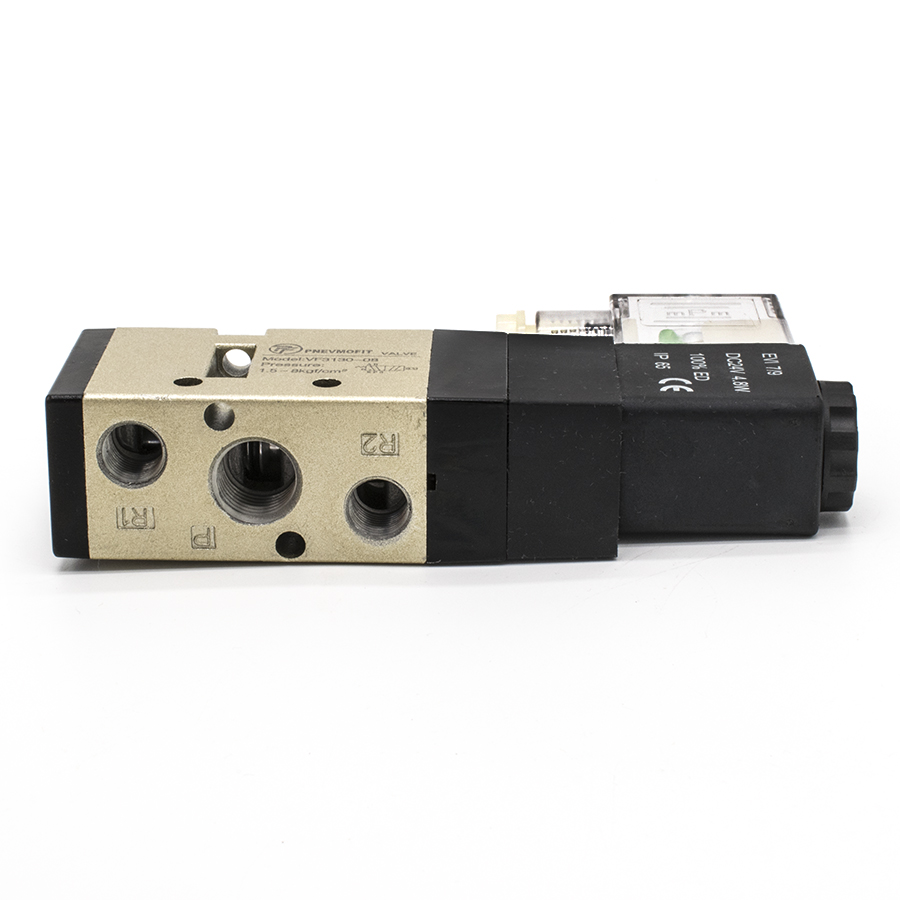

- Пневматические присоединения: Входной порт (P) и рабочие отводы (A, B) имеют резьбовое соединение G1/4", выхлопные отверстия (R, S) — G1/8".
- Электромагнитная катушка: Рассчитана на постоянное напряжение 24 В (DC) с потребляемой мощностью 2.5 Вт. Класс защиты оболочки соответствует IP65.
- Динамические характеристики: Максимальная частота срабатывания составляет 5 циклов в секунду при рабочем давлении от 0.15 до 0.8 МПа.
Устройство сохраняет работоспособность в широком температурном диапазоне от -20 до +70°C, что позволяет использовать его в различных климатических условиях эксплуатации согласно ГОСТ 15150-69.
