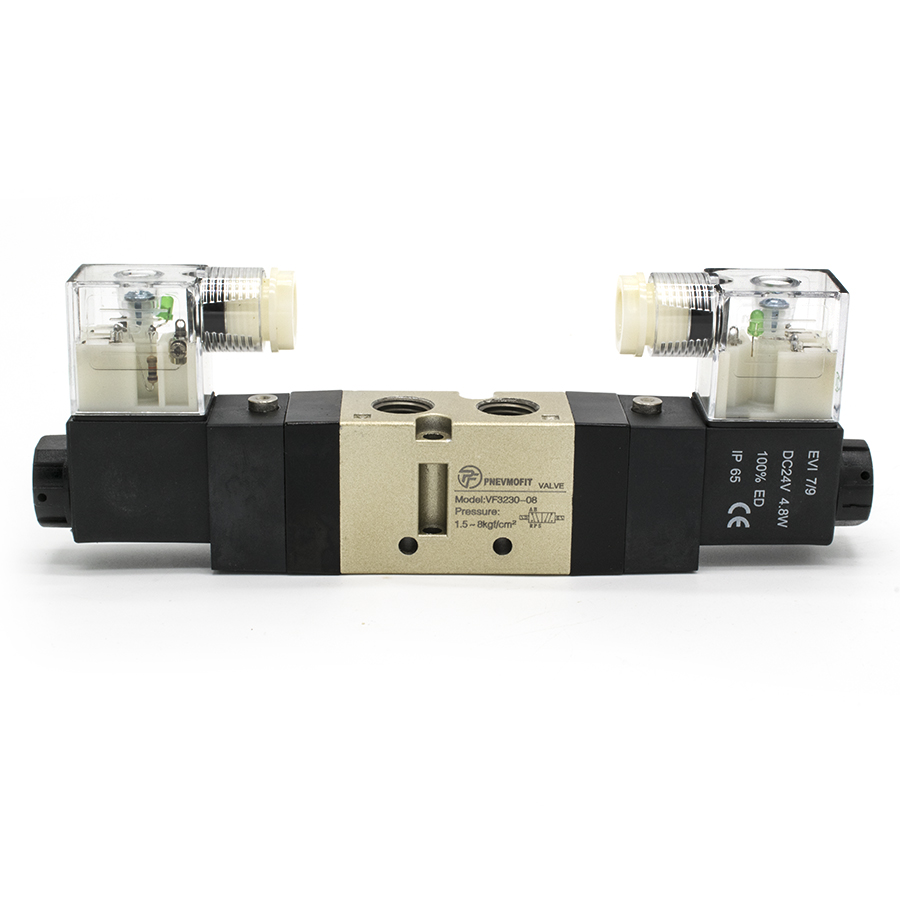

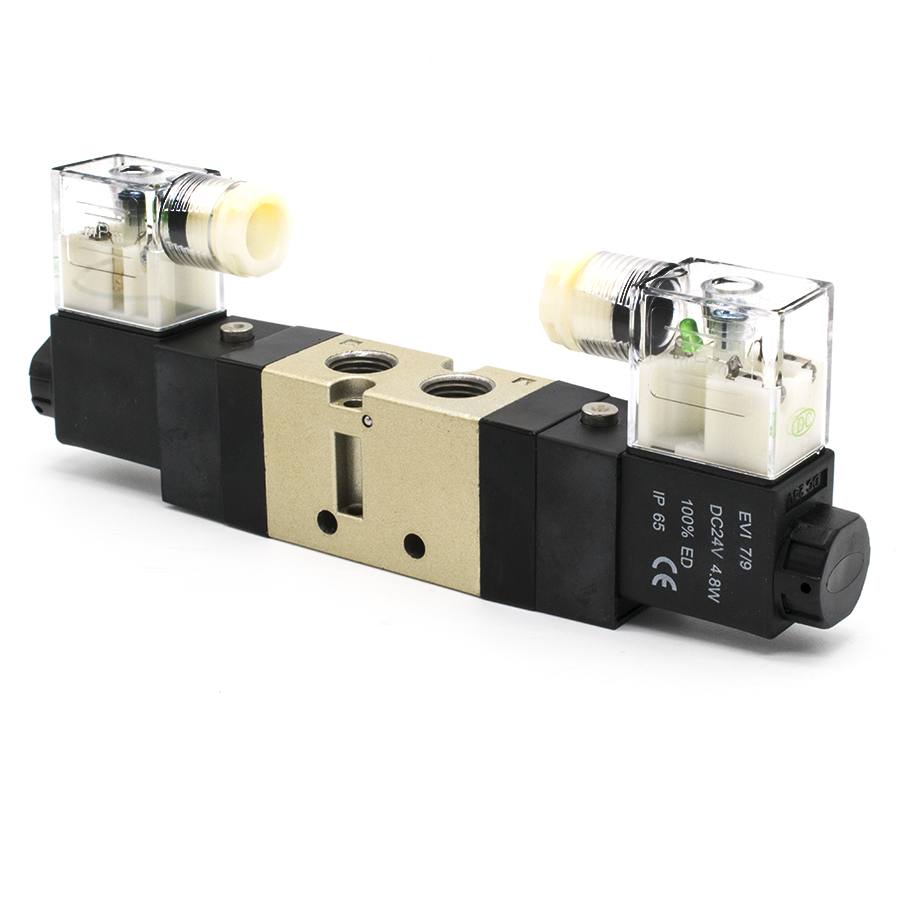

Техническое описание пневмораспределителя VF3230 DC24V
Пневмораспределитель серии VF3230 с электропневматическим управлением предназначен для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует на базе золотникового механизма, обеспечивающего прецизионное переключение каналов.
Технические характеристики и эксплуатационные параметры:
- Тип распределителя: 5/2 (пятилинейный двухпозиционный) с односторонним электромагнитным управлением и пружинным возвратом.
- Рабочая среда: Подготовленный сжатый воздух (фильтрация не менее 40 мкм согласно ГОСТ 17433-80).
- Диапазон рабочего давления: 0.15 – 0.8 МПа (1.5 – 8.0 бар).
- Температурный режим: Эксплуатация при температуре окружающей среды и рабочей среды от -20°C до +70°C.
- Пропускная способность: Высокая частота срабатывания до 5 циклов в секунду (5 Гц).
- Электрические параметры: Напряжение питания катушки 24 В постоянного тока (DC), потребляемая мощность 2.5 Вт.
- Класс защиты: Соответствует стандарту IP65 (пылевлагозащищенное исполнение при использовании соответствующего разъема).
Конструктивные особенности:

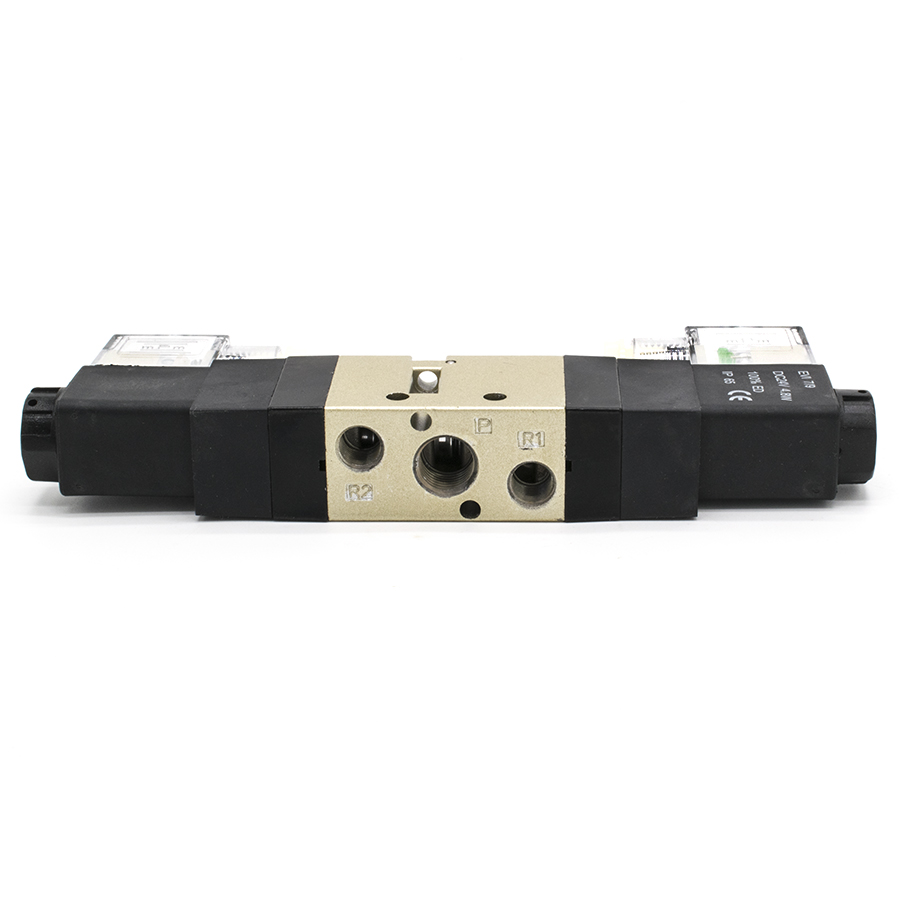

Корпус изделия выполнен из коррозионностойкого алюминиевого сплава. Присоединительные порты: вход/выход — G1/4", выхлопные отверстия — G1/8". Монтаж и эксплуатация должны соответствовать требованиям безопасности по ГОСТ 12.2.101-84.
