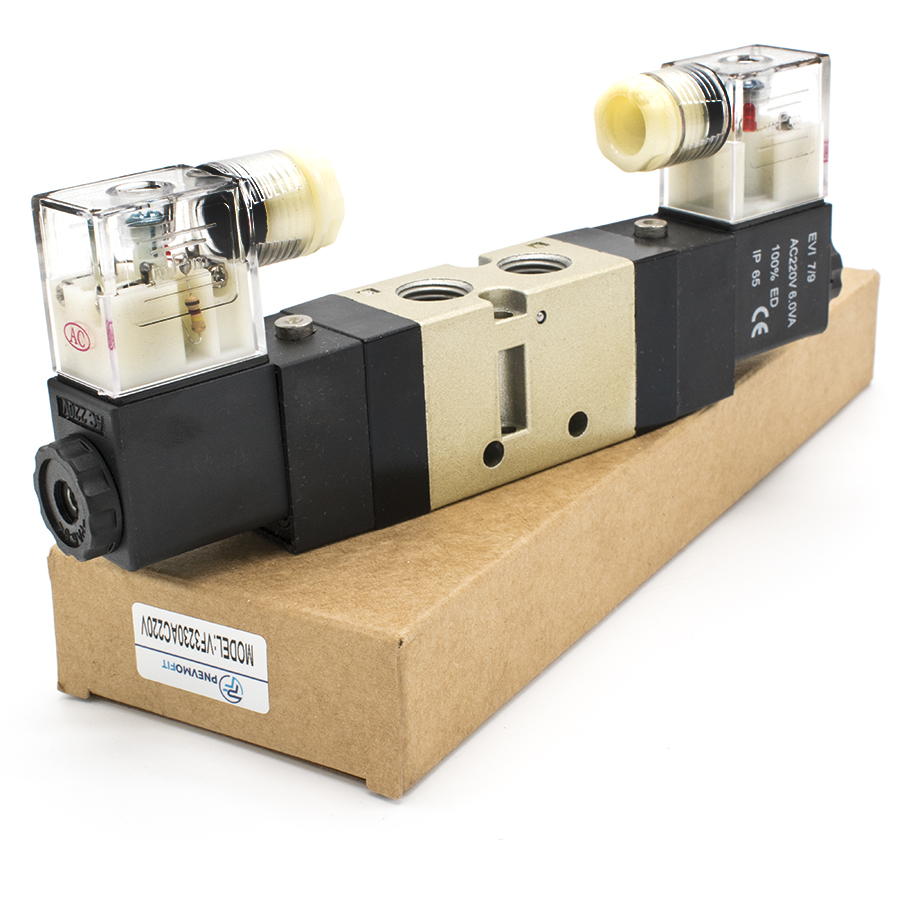

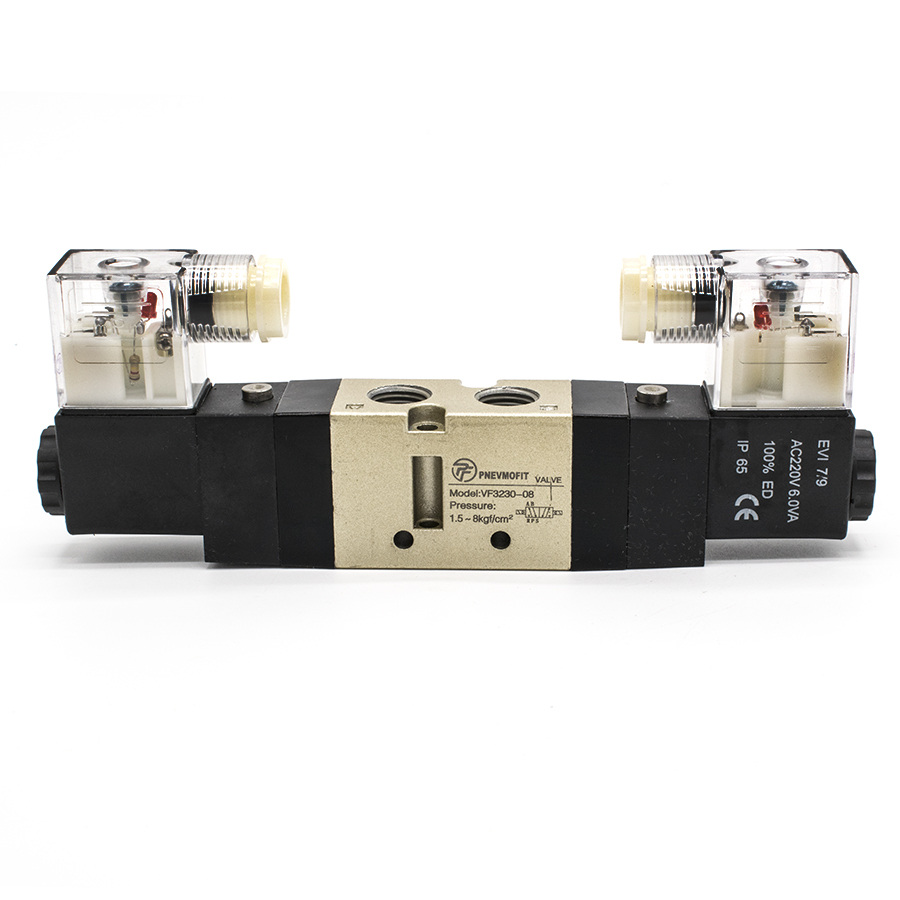

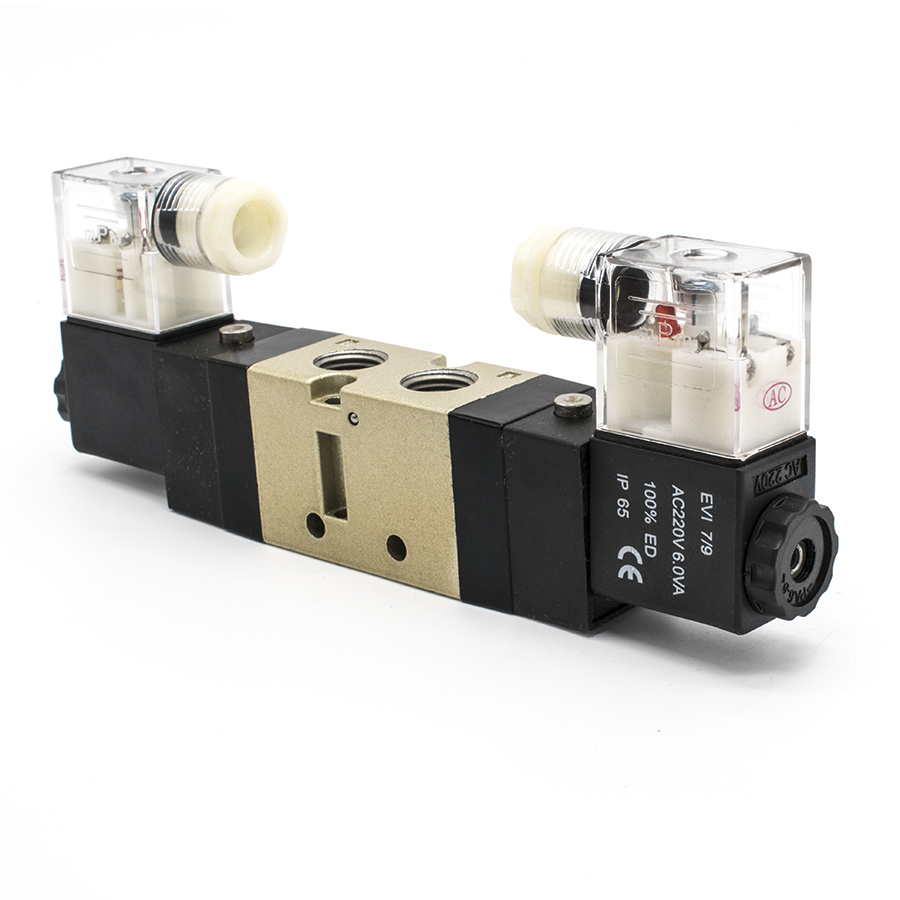

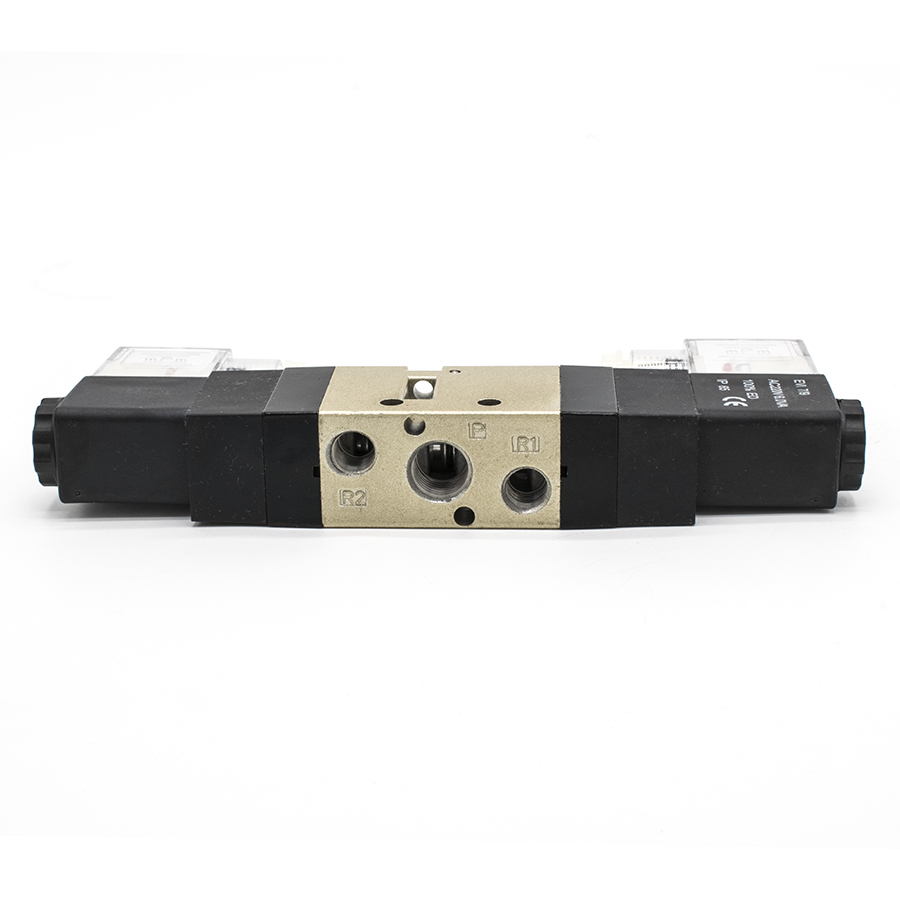

Техническое описание пневмораспределителя VF3230 AC220V
Пневматический распределитель серии VF3230 представляет собой пятилинейный двухпозиционный (5/2) клапан с электропневматическим управлением и пружинным возвратом. Устройство предназначено для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Проектирование и эксплуатация изделия осуществляются в соответствии с требованиями ГОСТ 18460-91.
Конструктивные и эксплуатационные особенности:
- Тип управления: Одностороннее электромагнитное управление с пилотным клапаном.
- Схема работы: 5/2 (пятилинейный, двухпозиционный), обеспечивающий стабильное переключение потоков.
- Корпус: Изготовлен из коррозионностойкого алюминиевого сплава, обеспечивающего высокую механическую прочность.
- Степень защиты: Соответствует классу IP65 согласно ГОСТ 14254-96, что гарантирует пыленепроницаемость и защиту от струй воды.
- Рабочая среда: Подготовленный сжатый воздух. Рекомендуется фильтрация с тонкостью очистки не менее 40 мкм в соответствии с ГОСТ 17433-80.
Технический регламент:
Распределитель рассчитан на эксплуатацию в диапазоне давлений от 0.15 до 0.8 МПа. Высокая частота срабатывания (до 5 циклов в секунду) позволяет интегрировать устройство в высокопроизводительные автоматизированные линии. Электромагнитная катушка переменного тока (AC 220V) обладает низким энергопотреблением (2.5 VA), минимизируя тепловую нагрузку на систему управления.
