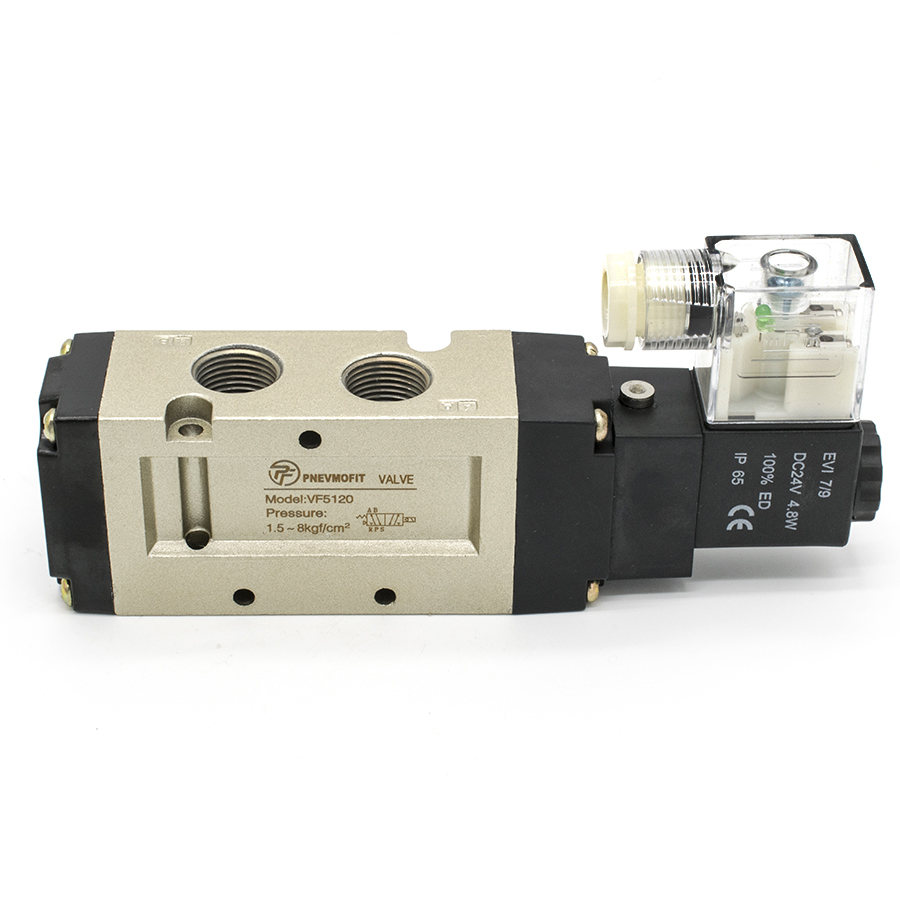

Техническое описание пневмораспределителя VF5120 DC24V
Пневматический распределитель серии VF5120 представляет собой промышленное устройство золотникового типа с электропневматическим управлением, предназначенное для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах. Изделие соответствует требованиям ГОСТ 31061-2011 (МЭК 60050-441:1984) в части общих технических условий для пневматических приводов и устройств управления.
Конструктивные и эксплуатационные особенности:
- Тип управления: Одностороннее электромагнитное управление с пружинным возвратом золотника в исходное состояние.
- Рабочая среда: Подготовленный сжатый воздух. Согласно ГОСТ 17433-80, класс чистоты воздуха должен быть не ниже 10-го (тонкость фильтрации 40 мкм).
- Пневматические линии: Присоединительные резьбовые отверстия стандарта G3/8" обеспечивают высокую пропускную способность.
- Электрические параметры: Катушка постоянного тока (DC 24V) с потребляемой мощностью 2.5 Вт обеспечивает стабильную работу при частоте срабатывания до 5 Гц.
- Защита: Исполнение корпуса соответствует классу IP65, что гарантирует пыленепроницаемость и защиту от водяных струй.
Устройство рассчитано на эксплуатацию в диапазоне давлений от 0.15 до 0.8 МПа и температурном режиме от -20 до +70°C, что позволяет интегрировать его в сложные автоматизированные линии промышленного назначения.
