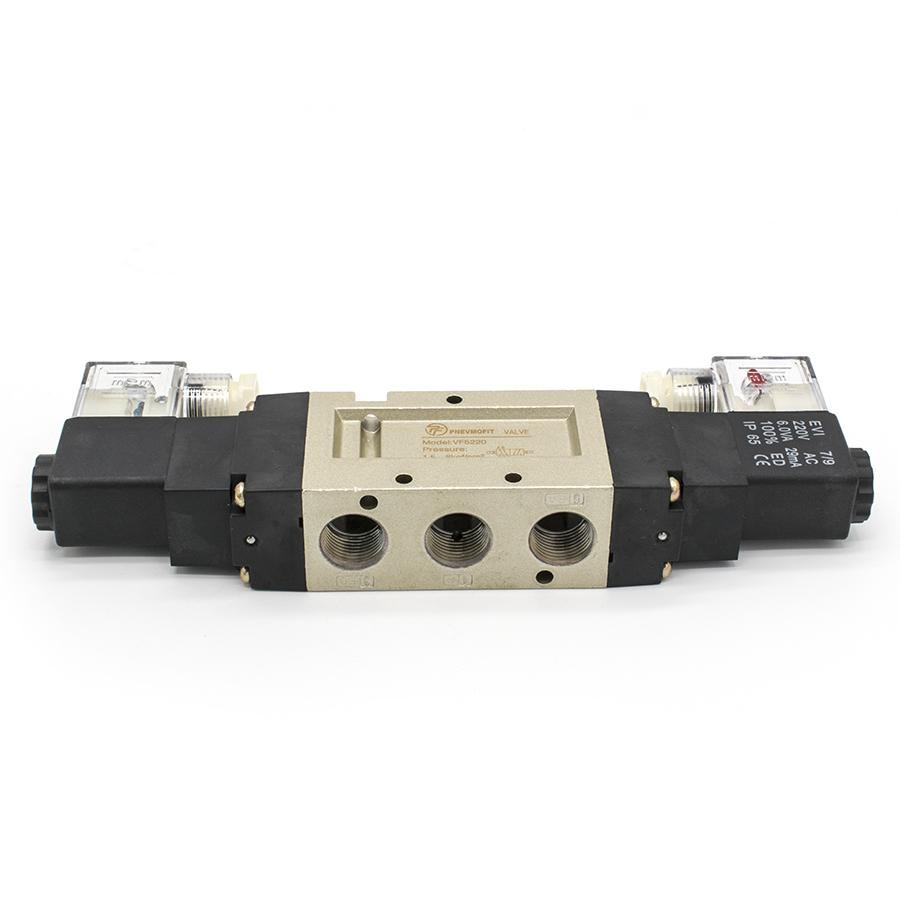

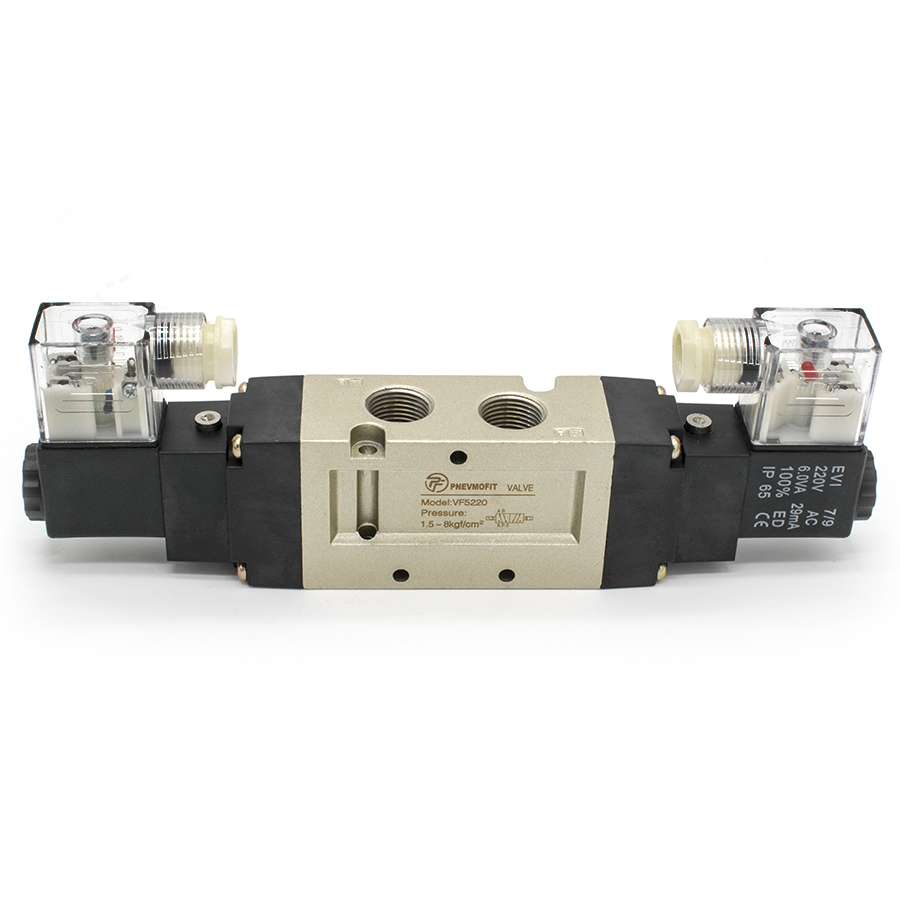

Техническое описание пневмораспределителя VF5220 AC220V
Пневмораспределитель серии VF5220 представляет собой пятилинейный двухпозиционный (5/2) клапан с электропневматическим управлением, предназначенный для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство соответствует требованиям ГОСТ 18460-91, что гарантирует надежность работы в составе пневмоприводов.
Конструктивные и эксплуатационные особенности:
- Тип распределителя: 5/2 (пятилинейный, двухпозиционный) с односторонним электромагнитным управлением и пружинным возвратом.
- Среда эксплуатации: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм согласно ГОСТ 17433-80.
- Электромагнитная катушка: Рассчитана на переменное напряжение 220В (AC) с потребляемой мощностью 2.5 VA. Класс защиты оболочки соответствует IP65, что обеспечивает пыле- и влагозащищенность узла управления.
- Присоединительные порты: Резьбовые отверстия G3/8" обеспечивают высокую пропускную способность для эффективного управления исполнительными механизмами.
- Динамические характеристики: Максимальная частота срабатывания составляет 5 циклов в секунду, что позволяет использовать распределитель в высокопроизводительных автоматизированных линиях.
Технические параметры:
Аппарат сохраняет работоспособность в диапазоне давлений от 0.15 до 0.8 МПа и при температуре окружающей среды от -20 до +70°C. Проектирование и монтаж должны осуществляться с соблюдением норм безопасности для пневматических устройств.
