Техническое описание пневмораспределителя SY5320-01-DC24V

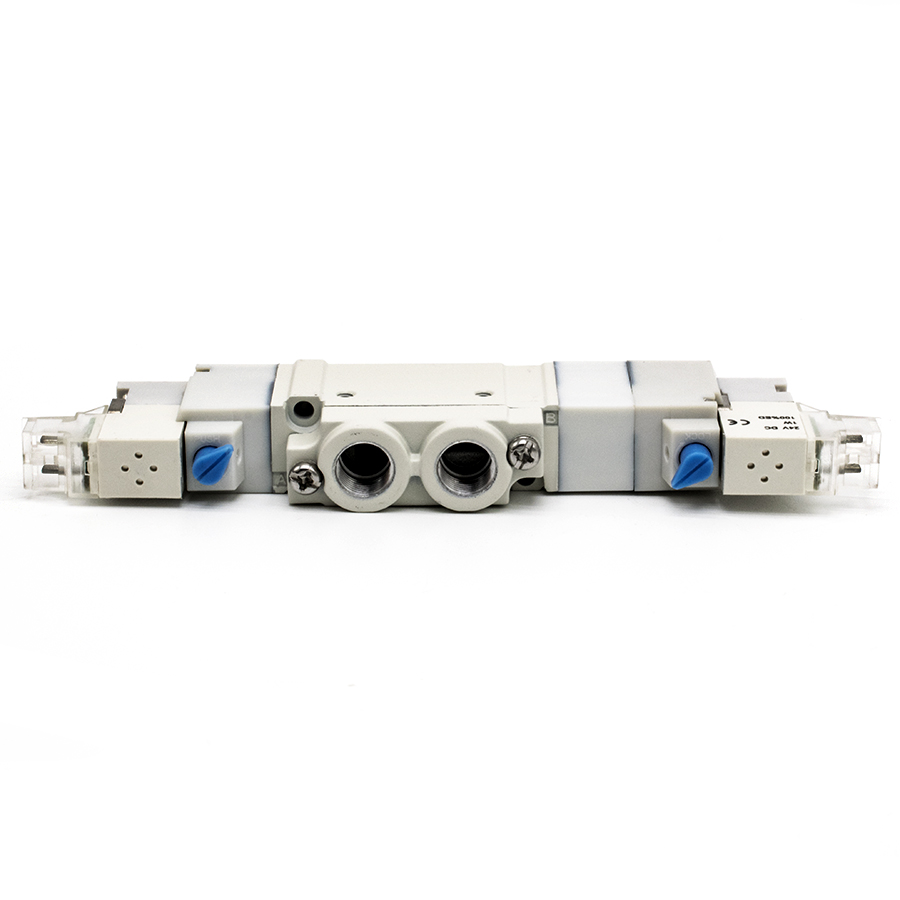

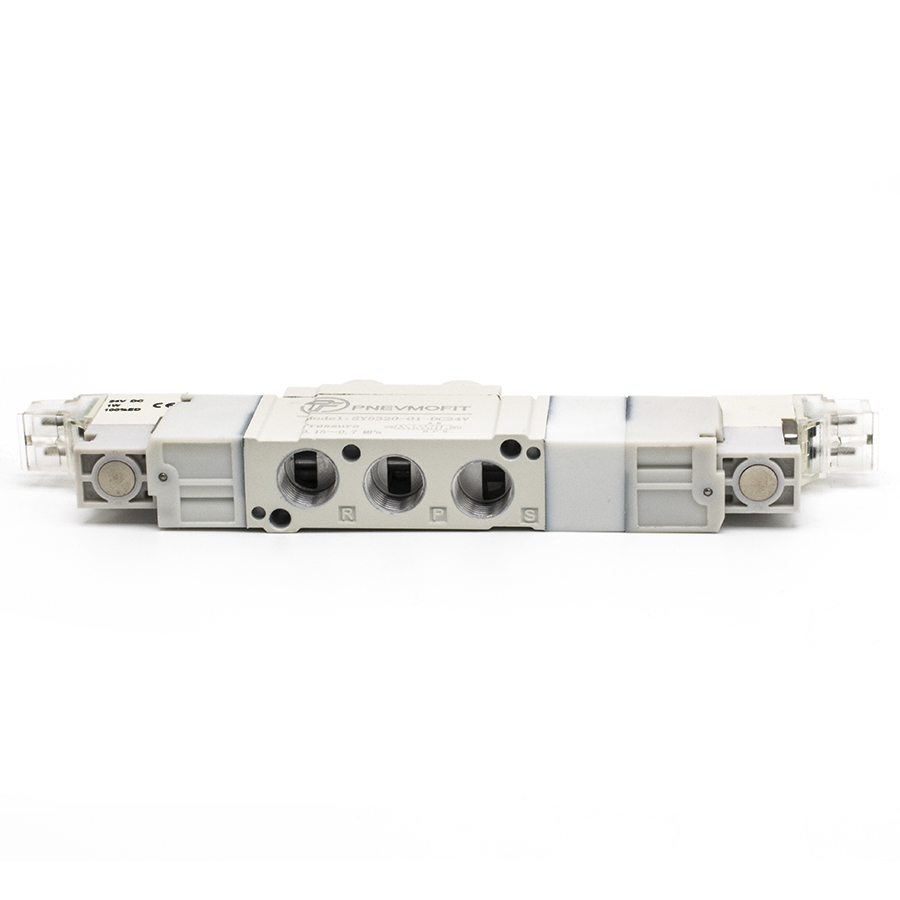

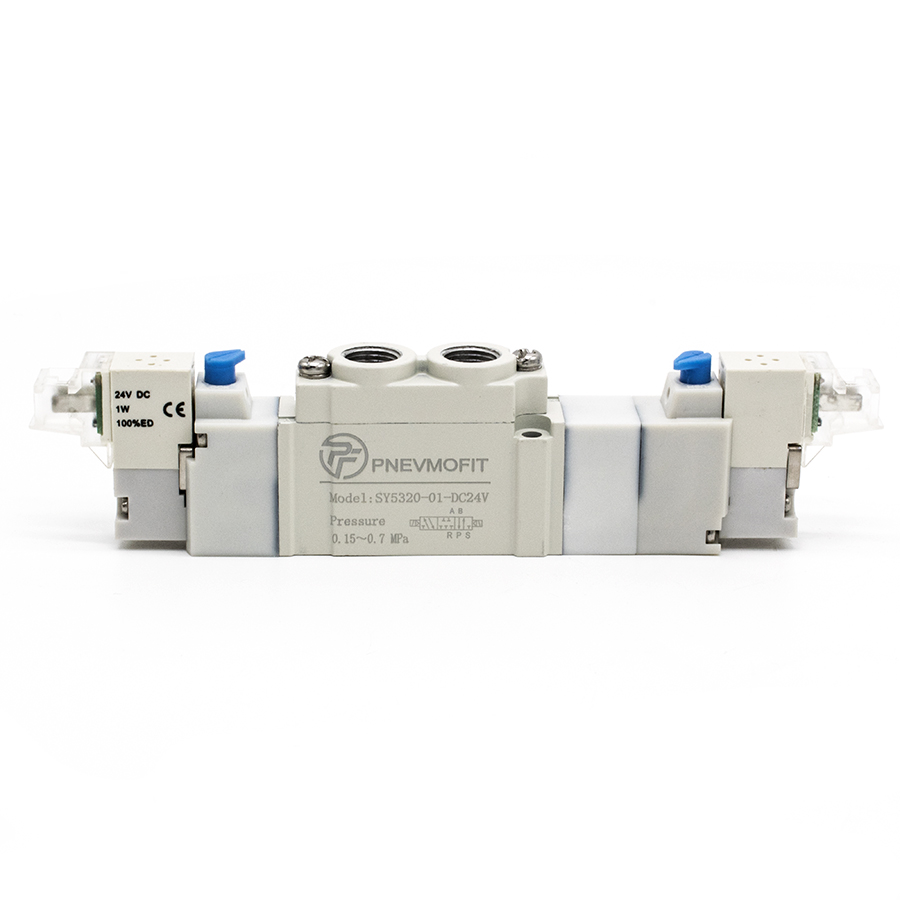

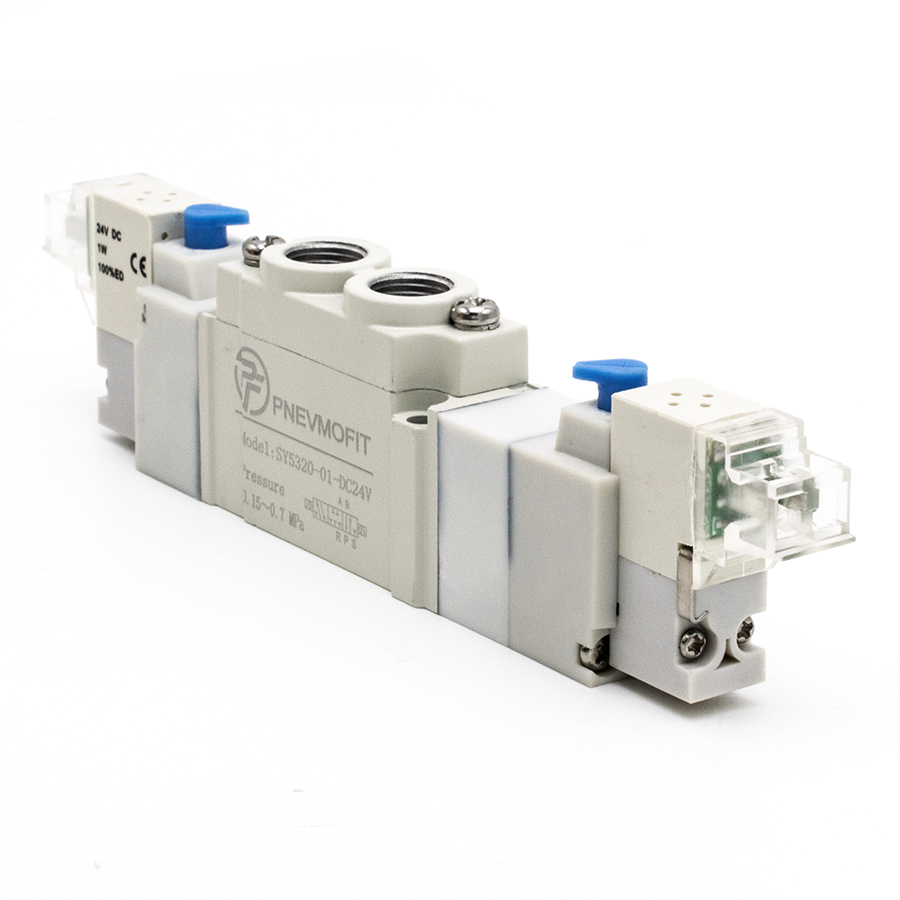

Пневматический распределитель серии SY5320-01-DC24V представляет собой пятилинейный трехпозиционный (5/3) золотниковый клапан с двухсторонним электромагнитным управлением и пружинным возвратом в центральную позицию (все порты закрыты). Устройство предназначено для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения.
Конструктивные и эксплуатационные особенности:
- Исполнение: Бистабильное управление с фиксацией в центральной закрытой позиции при отсутствии управляющего сигнала.
- Материалы: Корпус выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес.
- Среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм.
- Электромагнитный привод: Две катушки с напряжением питания 24В постоянного тока (DC) и низким энергопотреблением (1 Вт).
- Защита: Соответствует классу IP65, что гарантирует пыленепроницаемость и защиту от водяных струй.
Соответствие стандартам:
Изделие спроектировано и изготовлено с учетом требований ГОСТ 15150-69 (исполнение по климатическим условиям) и ГОСТ 18460-91 (пневмоприводы, общие технические требования).
