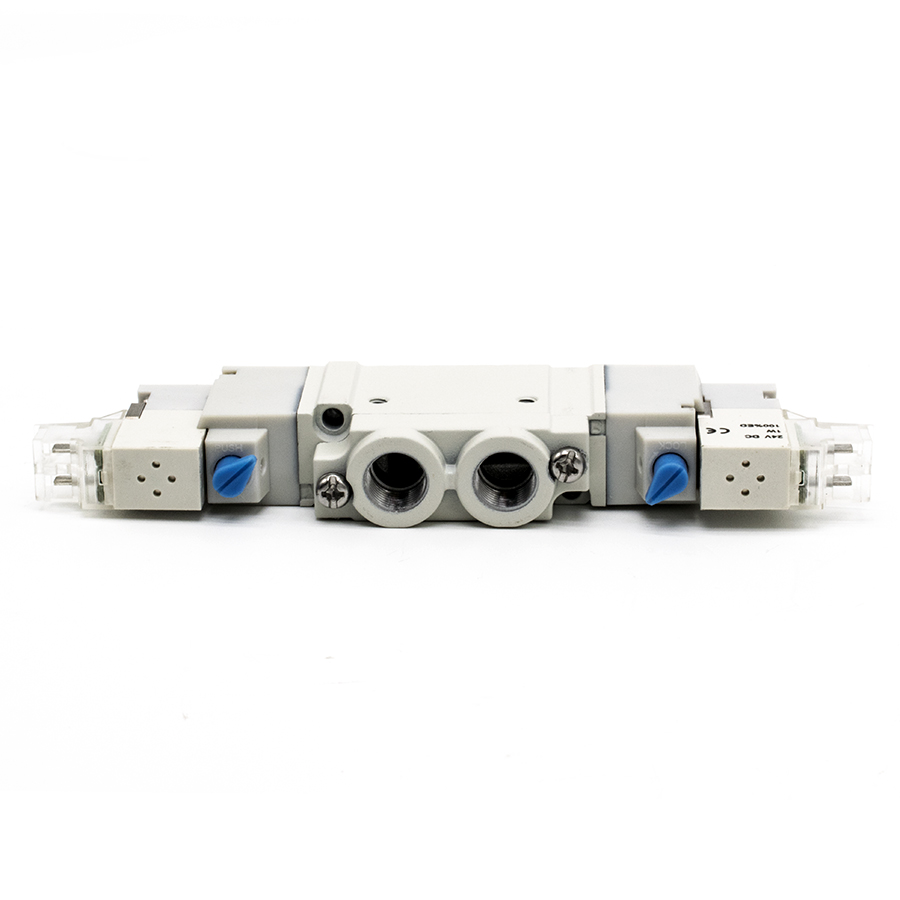

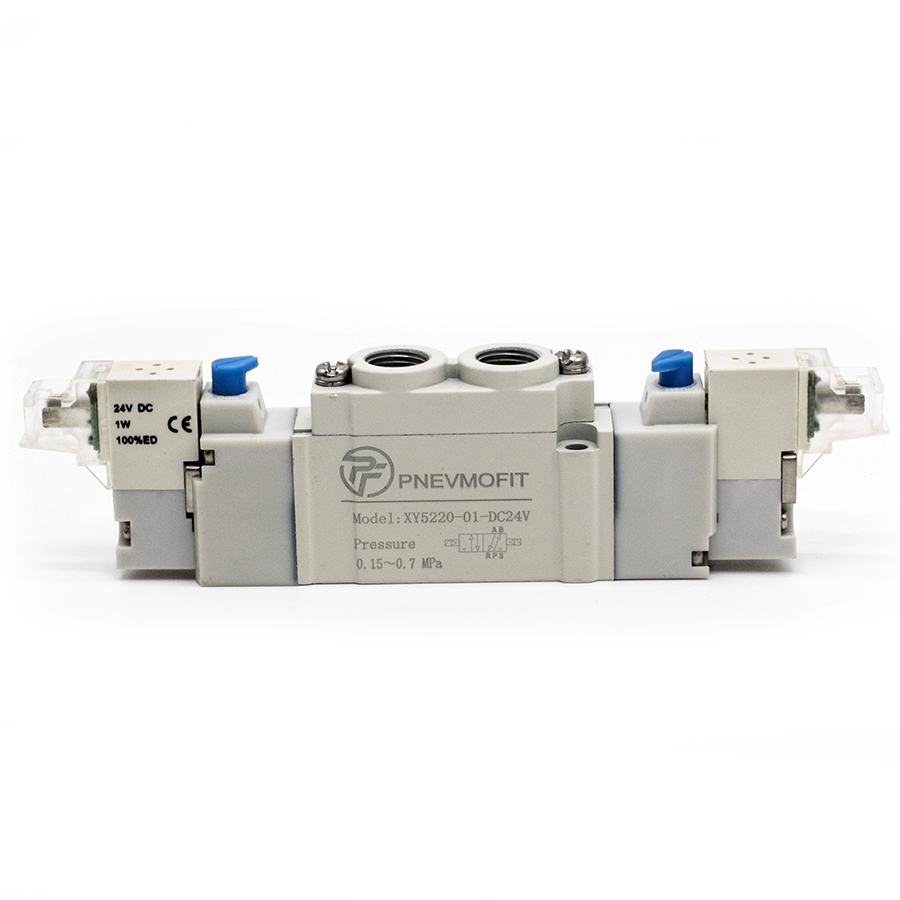

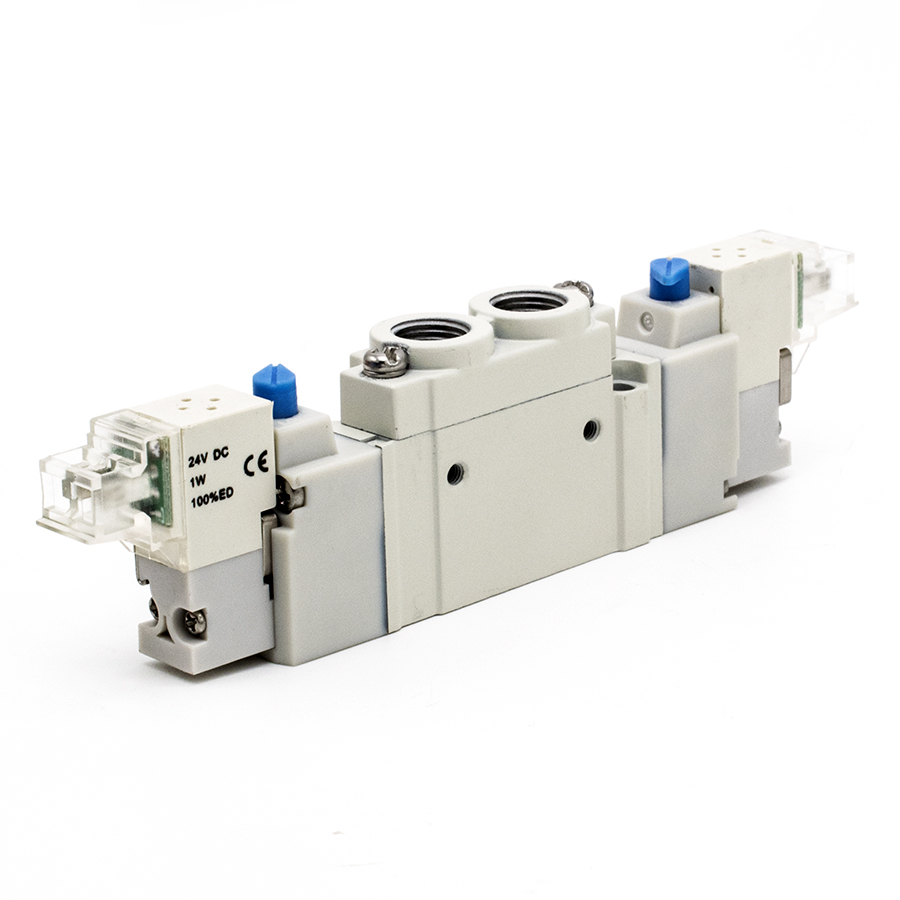

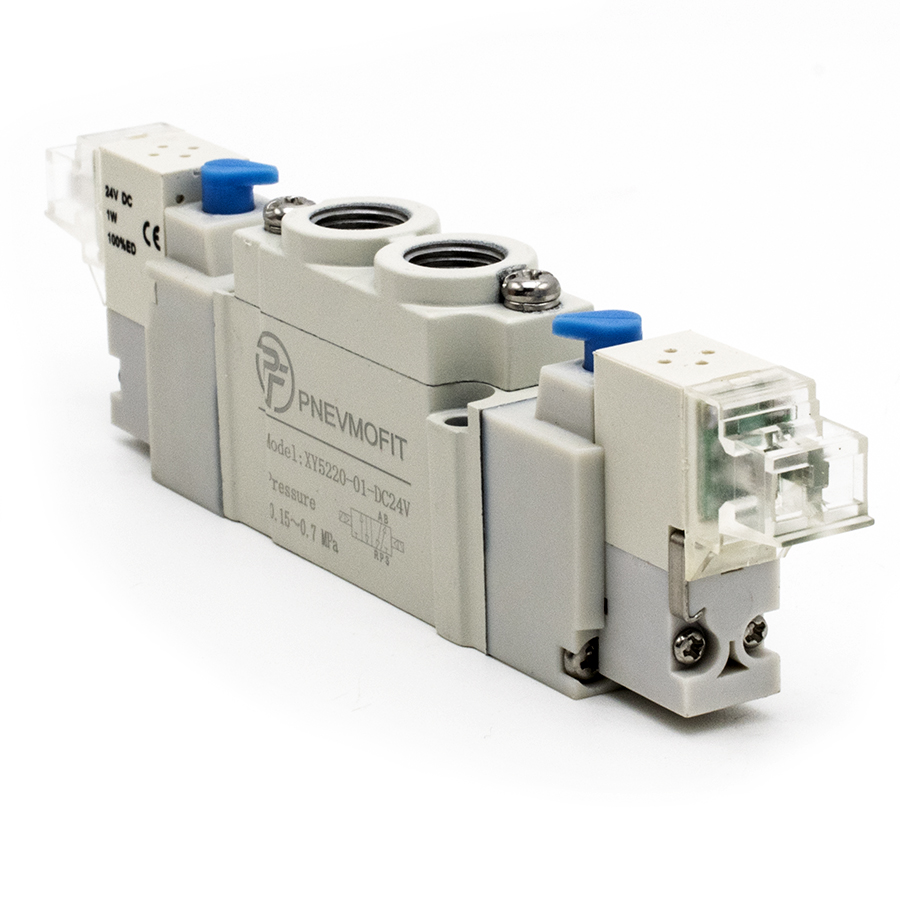

Техническое описание пневмораспределителя SY5220-01-DC24V
Пневматический распределитель серии SY5220-01-DC24V представляет собой пятилинейный двухпозиционный (5/2) бистабильный золотниковый клапан с двухсторонним электропневматическим управлением. Устройство предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Конструкция распределителя соответствует требованиям ГОСТ 18460-91, что гарантирует надежность и стандартизацию присоединительных размеров.
Конструктивные особенности и принцип работы
Переключение распределителя осуществляется подачей электрического сигнала на одну из двух электромагнитных катушек. Благодаря бистабильной схеме управления, устройство сохраняет текущее положение золотника даже при снятии управляющего сигнала (эффект памяти). Корпус изделия выполнен из высокопрочного алюминиевого сплава, обеспечивающего эффективный теплоотвод и коррозионную стойкость.
Технические характеристики:
- Тип управления: Двухстороннее электромагнитное (бистабильное).
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм согласно ГОСТ 17433-80.
- Давление эксплуатации: Стабильное переключение обеспечивается в диапазоне от 0.15 до 0.7 МПа (1.5 - 7 Бар).
- Температурный режим: Эксплуатация допускается при температуре окружающей среды от -10 до +50°C.
- Герметичность: Класс защиты оболочки IP65 обеспечивает полную пыленепроницаемость и защиту от водяных струй.
- Электрические параметры: Напряжение питания 24V DC с допустимым отклонением ±10% и энергопотреблением 1W.
Монтаж и присоединение

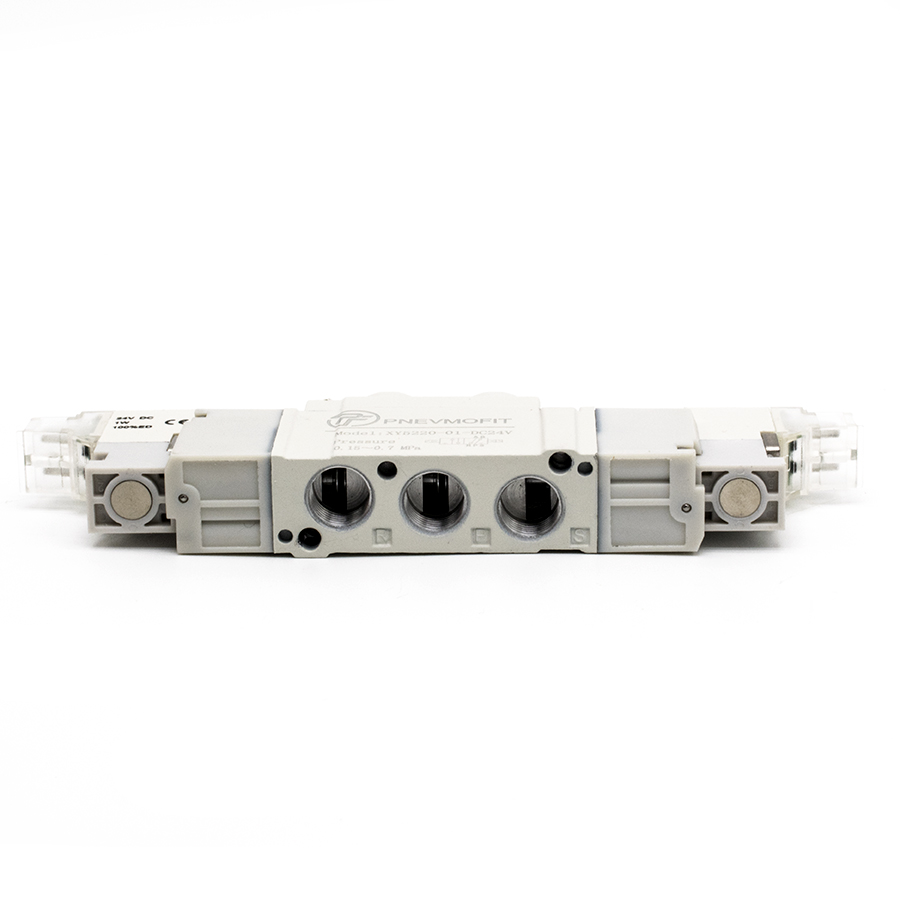

Присоединительная резьба входных и выходных портов составляет G1/8". Монтаж должен производиться с учетом требований безопасности эксплуатации пневматических приводов.
