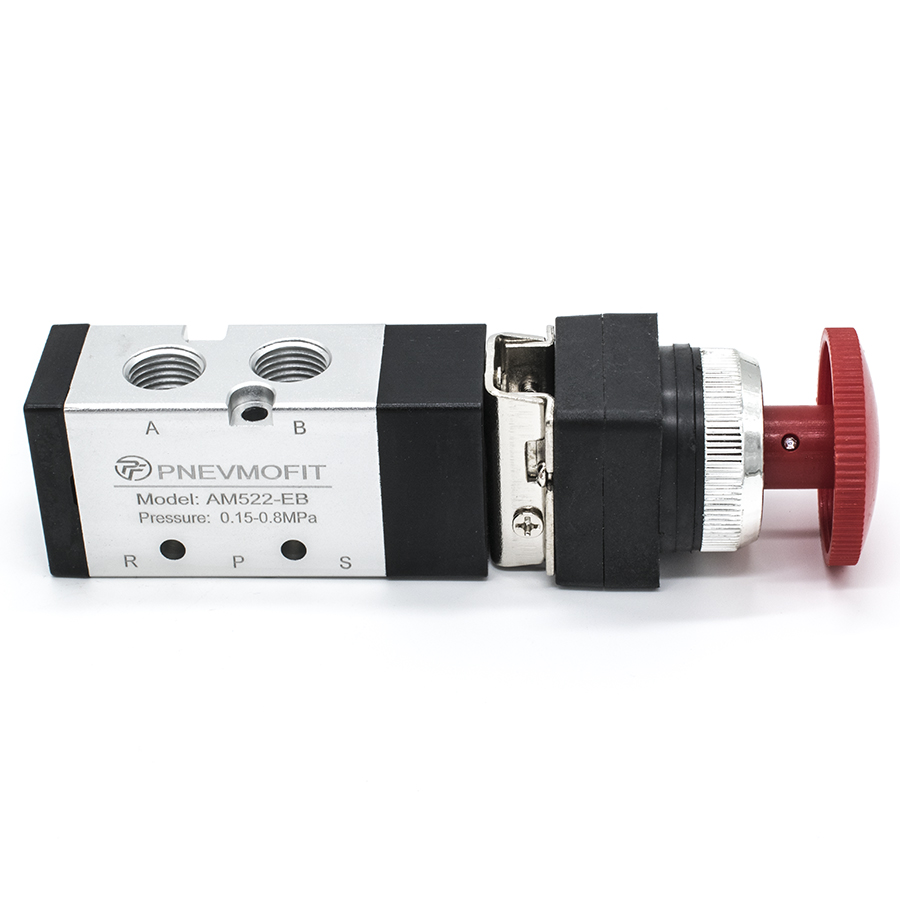

Техническое описание пневмораспределителя AM522-EB
Пневматический распределитель серии AM522-EB представляет собой пятилинейный двухпозиционный (5/2) клапан с механическим управлением, предназначенный для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство соответствует требованиям ГОСТ 18460-91, что гарантирует надежность и стандартизацию присоединительных размеров.
Конструктивные и функциональные особенности:
- Тип управления: Механическое, реализованное посредством кнопки типа «грибок» с функцией фиксации (EB).
- Корпус: Изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес изделия.
- Схема работы: 5/2 лин./поз., обеспечивающая управление цилиндрами двустороннего действия.
- Монтаж: Резьбовое присоединение G1/4", обеспечивающее герметичность соединений согласно техническим регламентам.
Технические характеристики:
- Рабочая среда: Сжатый воздух, очищенный до класса не ниже 40 мкм.
- Диапазон рабочего давления: 0 – 0.8 МПа (0 – 8 бар).
- Максимальное испытательное давление: 1.0 МПа.
- Температурный диапазон эксплуатации: от -5 до +60 °C.
- Эффективная площадь сечения: 12 мм² (коэффициент пропускной способности Cv=0.67).
- Класс защиты: IP65, что обеспечивает пыленепроницаемость и защиту от водяных струй.
Данное оборудование спроектировано для эксплуатации в автоматизированных системах управления, требующих ручного или механического переключения режимов работы исполнительных механизмов.
