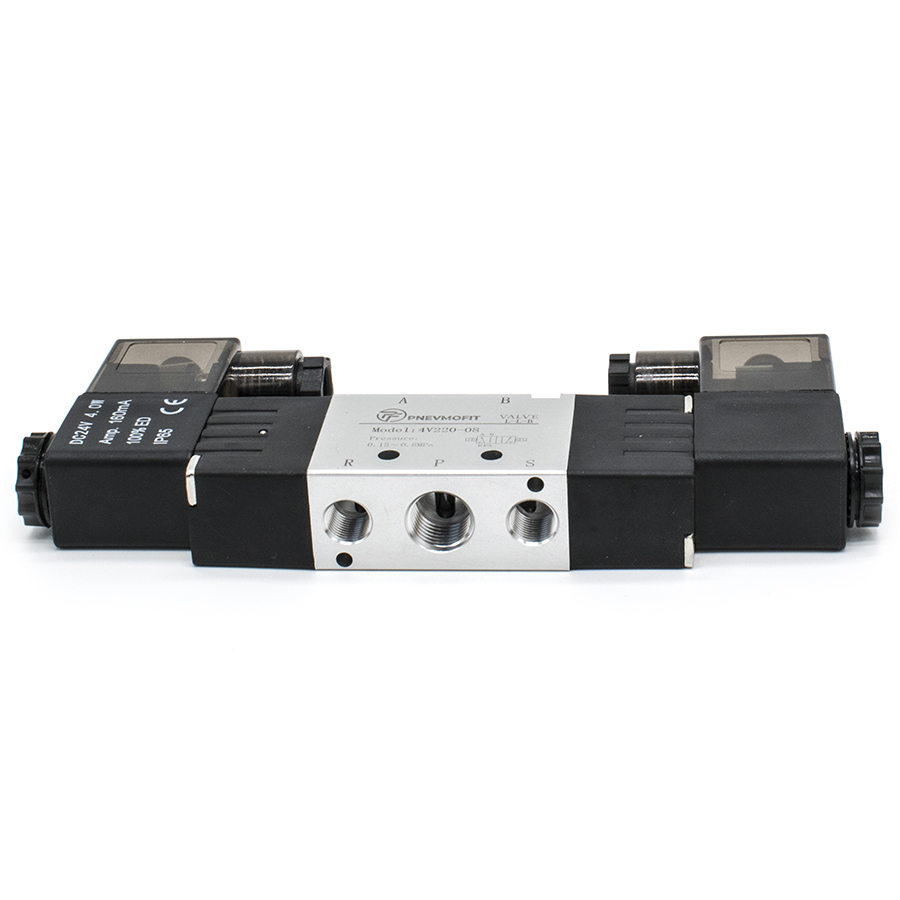

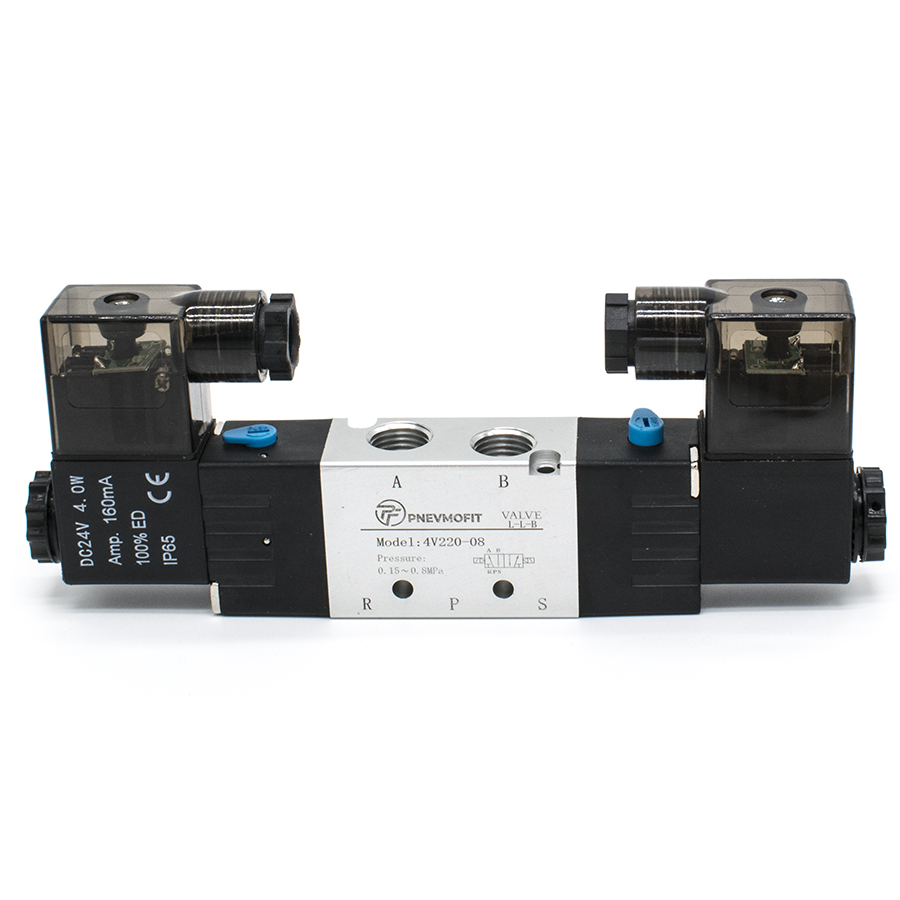

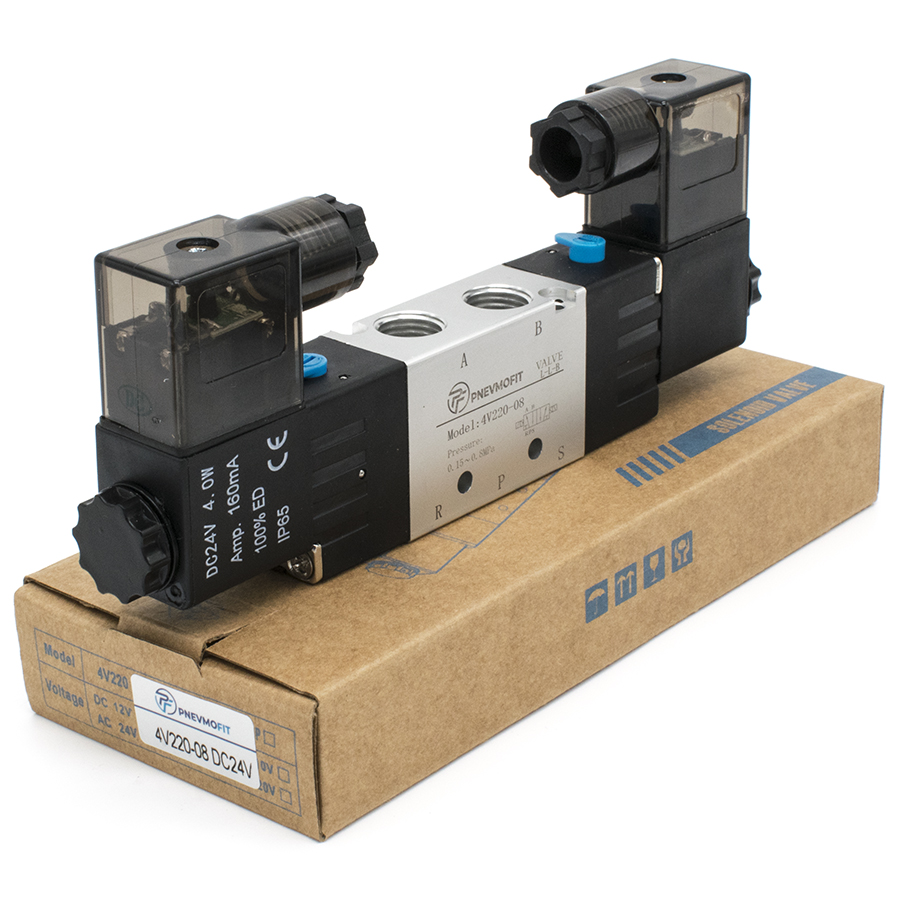

Техническое описание пневмораспределителя 4V220-08 DC24V
Пневмораспределитель серии 4V220-08 с двухсторонним электромагнитным управлением предназначен для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует по бистабильной рабочей схеме 5/2 (пятилинейный, двухпозиционный), обеспечивая фиксацию положения золотника при подаче кратковременного электрического сигнала на одну из катушек.
Конструкция распределителя выполнена из высокопрочного алюминиевого сплава, что гарантирует коррозионную стойкость и долговечность узла. Пилотное управление осуществляется электромагнитными катушками с напряжением питания 24В постоянного тока. Степень защиты оболочки IP65 позволяет эксплуатировать устройство в условиях повышенной влажности и запыленности.
Изделие соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) и ГОСТ 12.2.101-84 в части обеспечения безопасности при эксплуатации пневматических систем. При монтаже необходимо обеспечить подготовку рабочей среды согласно классу чистоты по ГОСТ 17433-80 (тонкость фильтрации не менее 40 мкм).
Основные технические параметры:
- Тип управления: электропневматическое (двухстороннее);
- Рабочее давление: 0.15–0.8 МПа;
- Эффективная площадь сечения: 16 мм² (Cv=0.89);
- Максимальная частота срабатывания: 5 циклов/сек;
- Температурный диапазон: от -20 до +70 °C.
