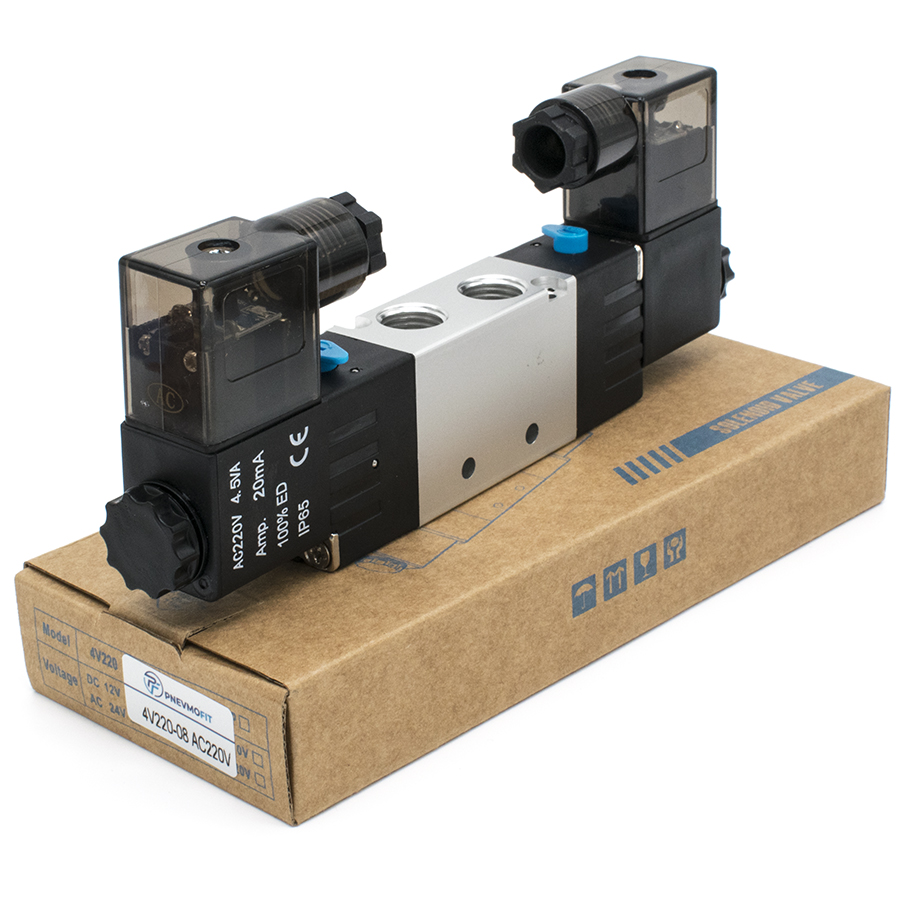

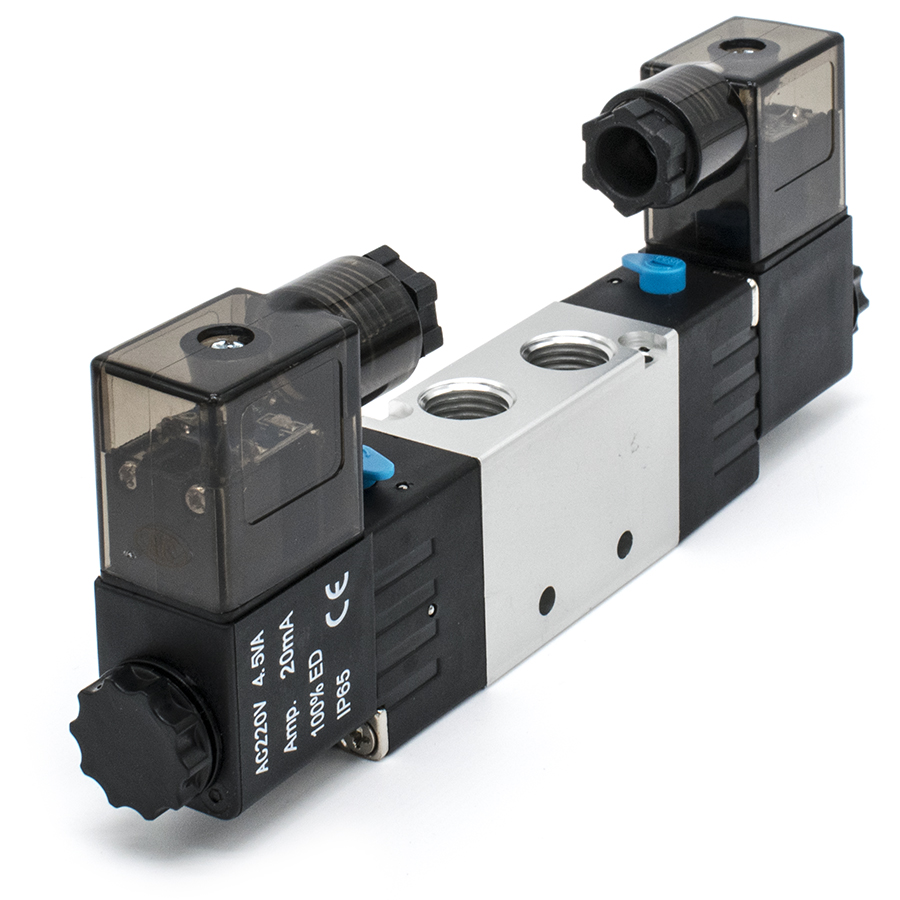

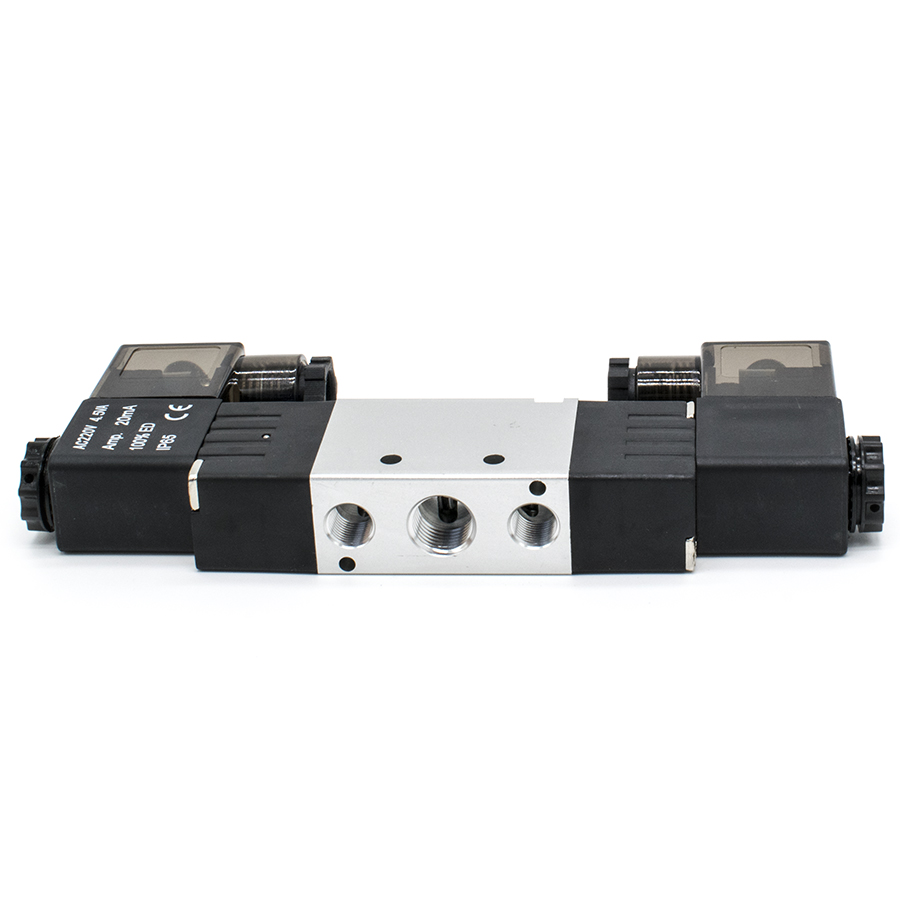

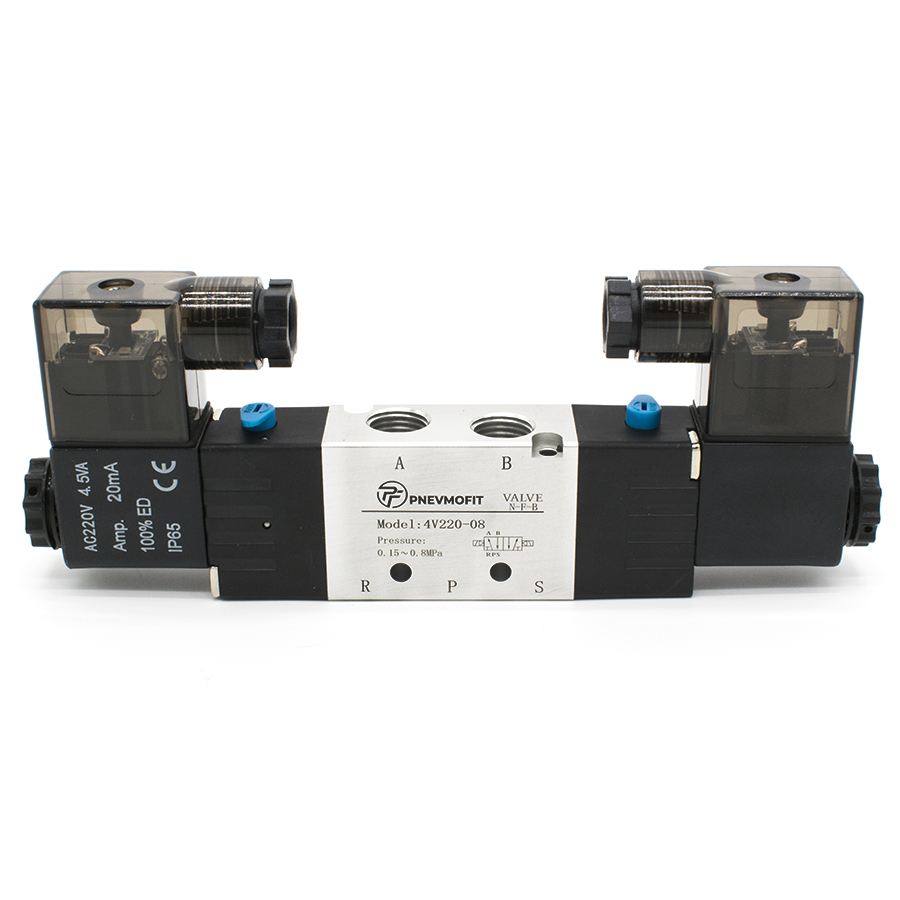

Техническое описание пневмораспределителя 4V220-08 AC220V
Пневмораспределитель серии 4V220-08 представляет собой пятилинейный двухпозиционный (5/2) бистабильный клапан с двухсторонним электропневматическим управлением. Устройство предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Переключение осуществляется путем подачи электрического сигнала на одну из двух электромагнитных катушек, что приводит к перемещению золотника и перекоммутации рабочих каналов.
Конструкция распределителя выполнена из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и долговечность. Уплотнения из NBR гарантируют герметичность системы при рабочем давлении до 0.8 МПа. Изделие соответствует требованиям ГОСТ 15150-69 в части климатического исполнения и ГОСТ 12.2.101-84 по безопасности пневматических приводов.
Технические характеристики:
- Тип управления: Электромагнитное (бистабильное)
- Схема работы: 5/2 (5 портов, 2 положения)
- Присоединительная резьба (вход/выход): G1/4"
- Присоединительная резьба (выхлоп): G1/8"
- Эффективная площадь сечения: 16 мм² (Cv=0.89)
- Рабочее давление: 0.15 – 0.8 МПа
- Максимальное испытательное давление: 1.2 МПа
- Рабочая температура: -20...+70°C
- Напряжение питания: AC 220V (допуск ±10%)
- Степень защиты: IP65 (согласно ГОСТ 14254-2015)
- Максимальная частота срабатывания: 5 циклов/сек
