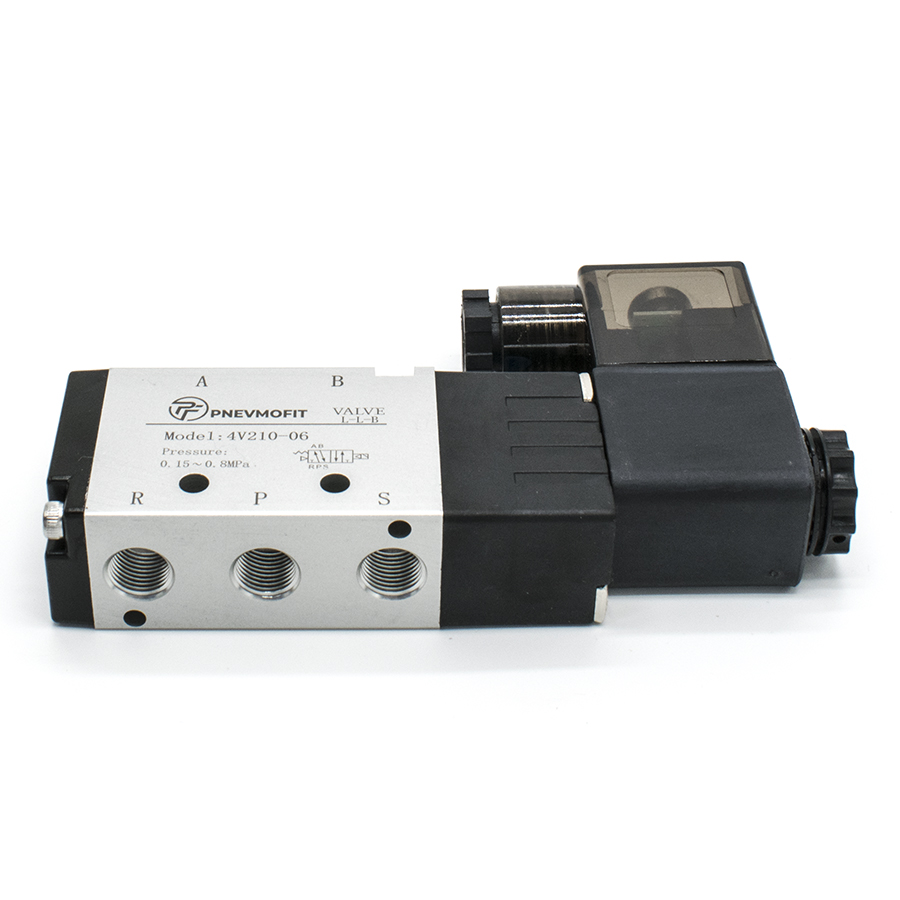

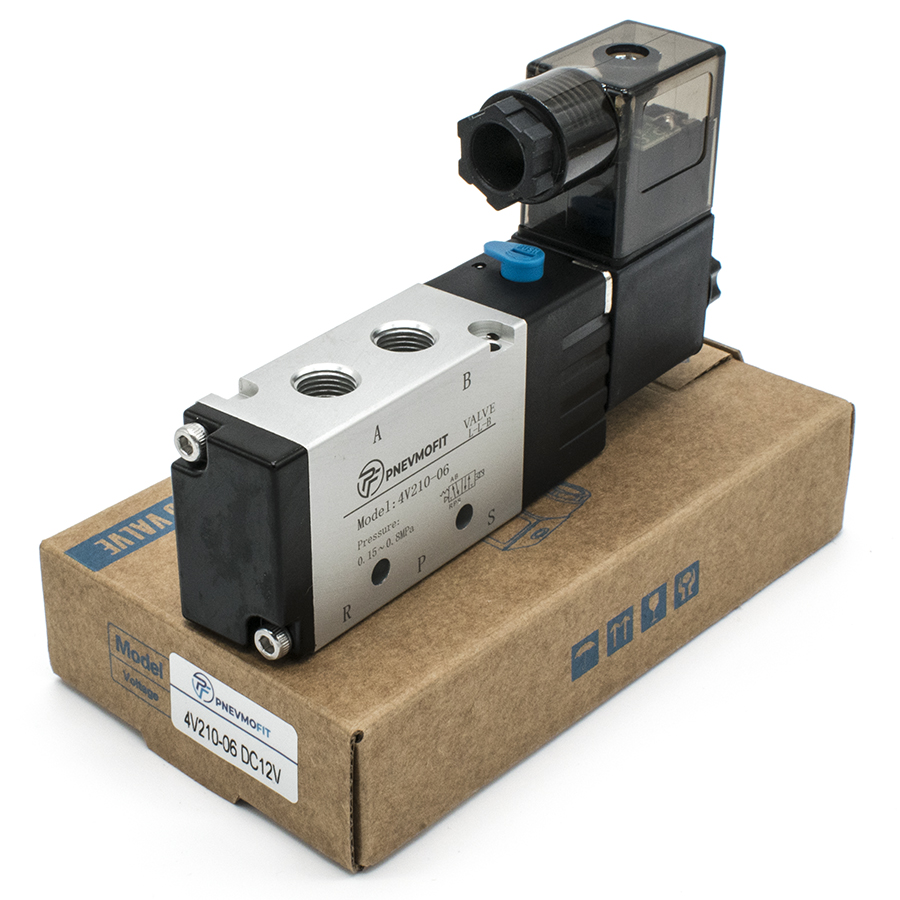

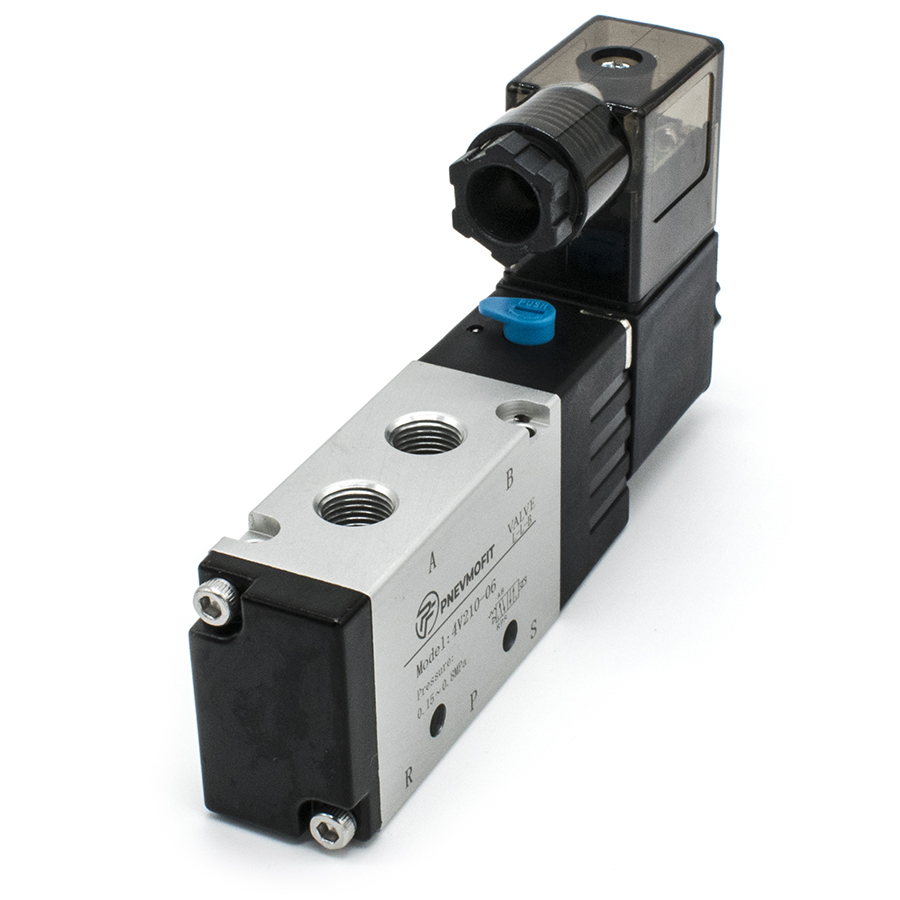

Техническое описание пневмораспределителя 4V210-06 DC12V
Пневматический распределитель серии 4V210-06 с электропневматическим управлением предназначен для изменения направления потоков сжатого воздуха в исполнительных механизмах пневмосистем. Устройство функционирует по схеме 5/2 (пятилинейный двухпозиционный) и оснащено одной электромагнитной катушкой (моностабильное управление) с пружинным возвратом золотника в исходное состояние.
Конструкция распределителя соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования), обеспечивая надежную коммутацию пневматических линий. Переключение осуществляется путем подачи электрического сигнала на соленоид, который управляет вспомогательным клапаном (пилотом), перемещающим основной золотник под действием давления рабочей среды.
Технические характеристики и эксплуатационные параметры:
- Тип распределителя: линейный, золотникового типа;
- Схема работы: 5/2 (5 портов, 2 положения);
- Присоединительная резьба: G1/8" (вход/выход/выхлоп);
- Рабочая среда: сжатый воздух с тонкостью фильтрации не менее 40 мкм;
- Рабочее давление: 0.15 – 0.8 МПа (максимальное кратковременное до 1.2 МПа);

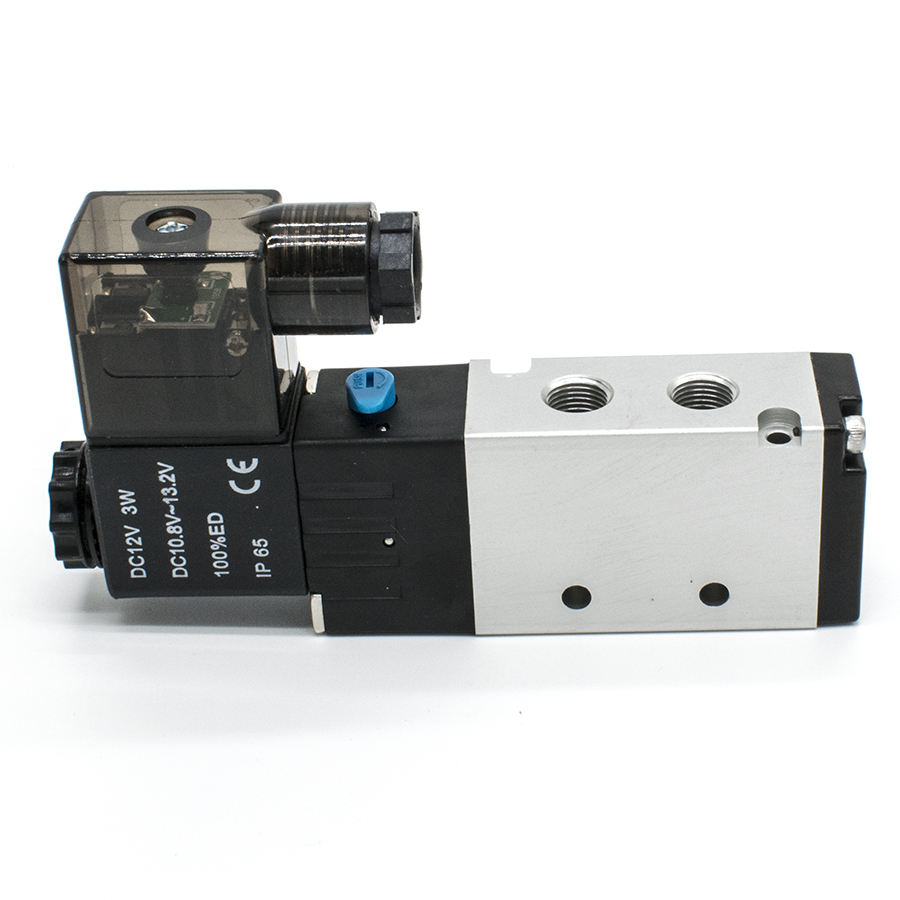

- Электропитание: постоянный ток 12В (DC12V) с допустимым отклонением напряжения ±10%;
- Энергопотребление: 3.0 Вт;
- Класс защиты: IP65 (согласно ГОСТ 14254);
- Температурный диапазон: от -20°C до +70°C;
- Пропускная способность: эффективное сечение 14 мм² (коэффициент CV=0.78).
Изделие характеризуется высокой частотой срабатывания (до 5 циклов в секунду) и минимальным временем отклика (0.05 сек), что позволяет использовать его в высокопроизводительных автоматизированных системах.
