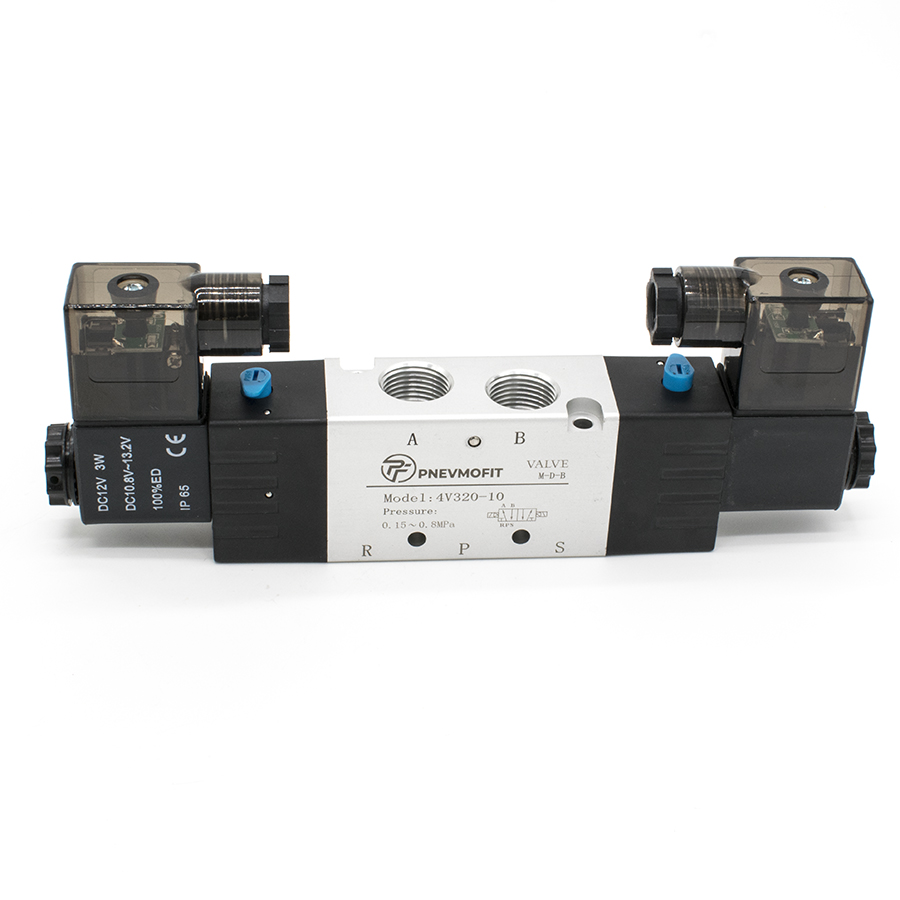

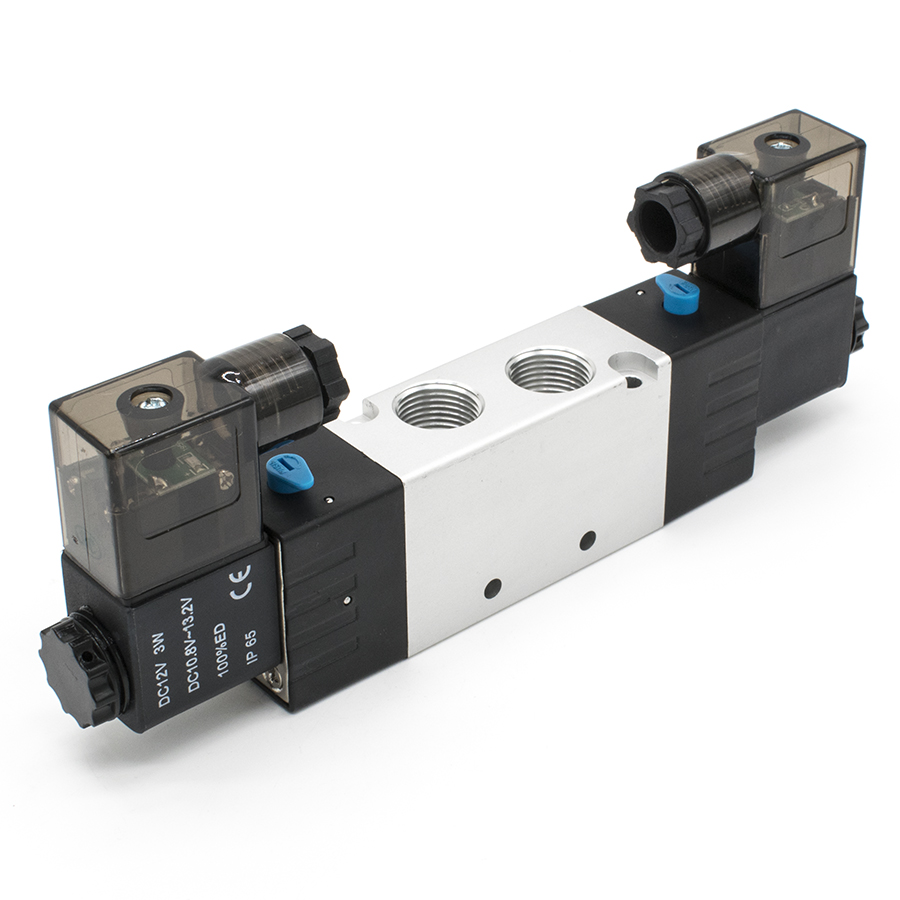

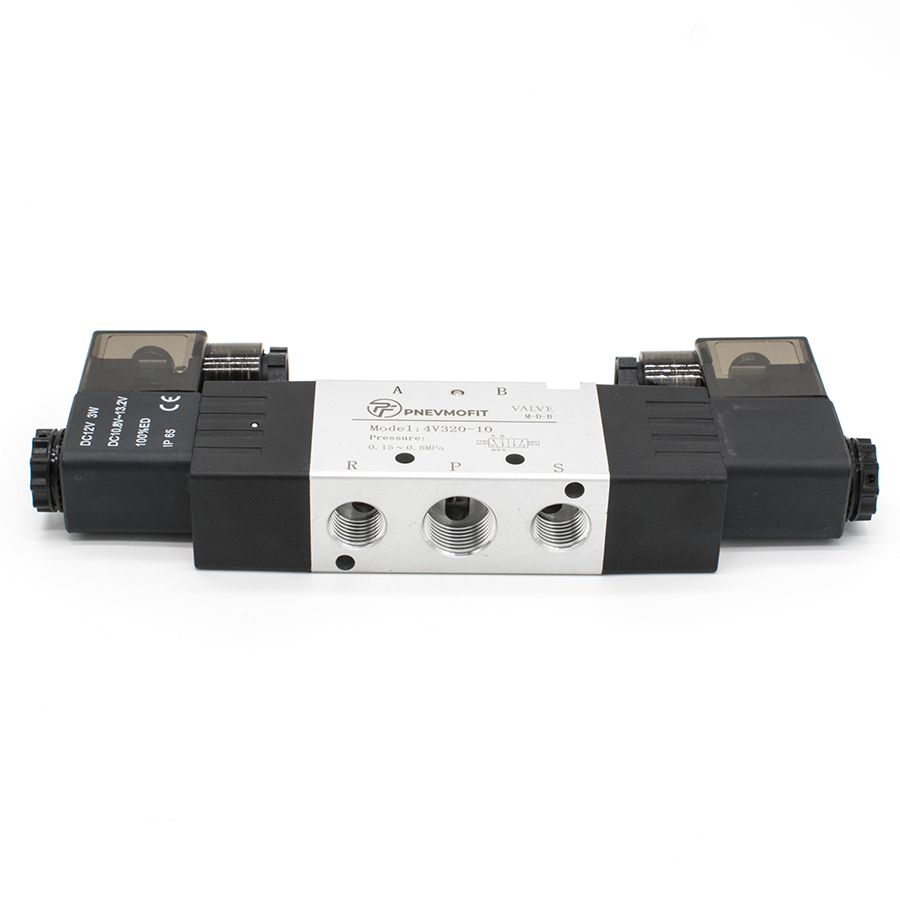

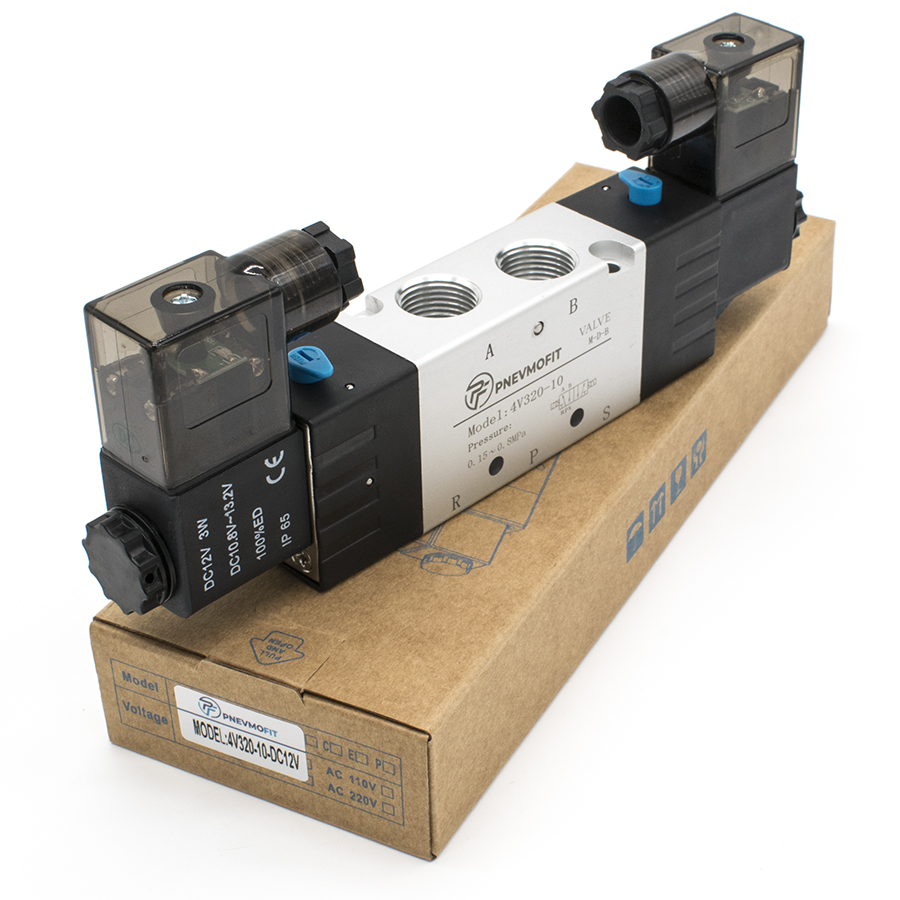

Техническое описание пневмораспределителя 4V320-10 DC12V
Пневмораспределитель серии 4V320-10 с двухсторонним электропневматическим управлением предназначен для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует по схеме 5/2 (пятилинейный, двухпозиционный, бистабильный), обеспечивая стабильное переключение и удержание позиции при подаче кратковременного электрического импульса на соответствующую катушку.
Конструктивные и эксплуатационные особенности:
- Корпус: Изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес.
- Управление: Электромагнитное (соленоидное) с напряжением питания 12В постоянного тока (DC12V).
- Герметичность: Соответствует классу защиты IP65, что позволяет использовать устройство в условиях повышенной влажности и запыленности.
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм.
- Стандартизация: Изделие соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) и ГОСТ 12.2.101-84 в части обеспечения безопасности пневматических систем.
Технические параметры:
Распределитель обладает высокой пропускной способностью (эффективная площадь сечения 25 мм²) и быстродействием (время срабатывания до 0.05 сек). Конструкция золотникового типа обеспечивает надежную работу при давлении до 0.8 МПа в широком температурном диапазоне от -20 до +70°C.
