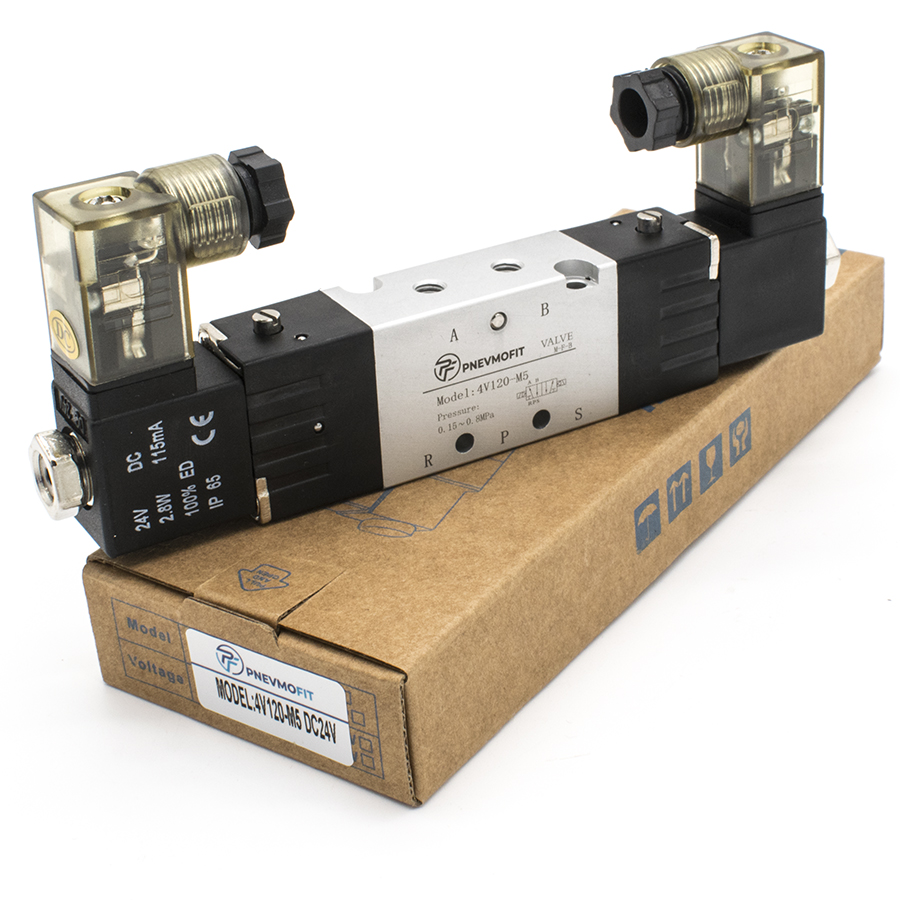

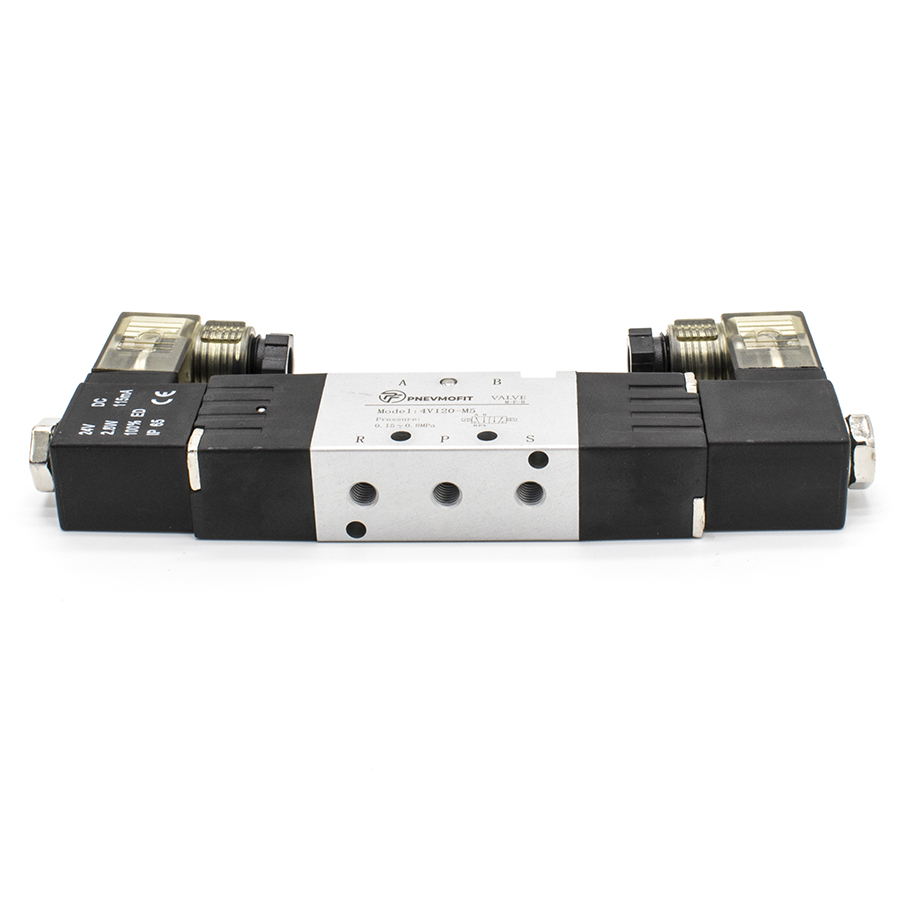

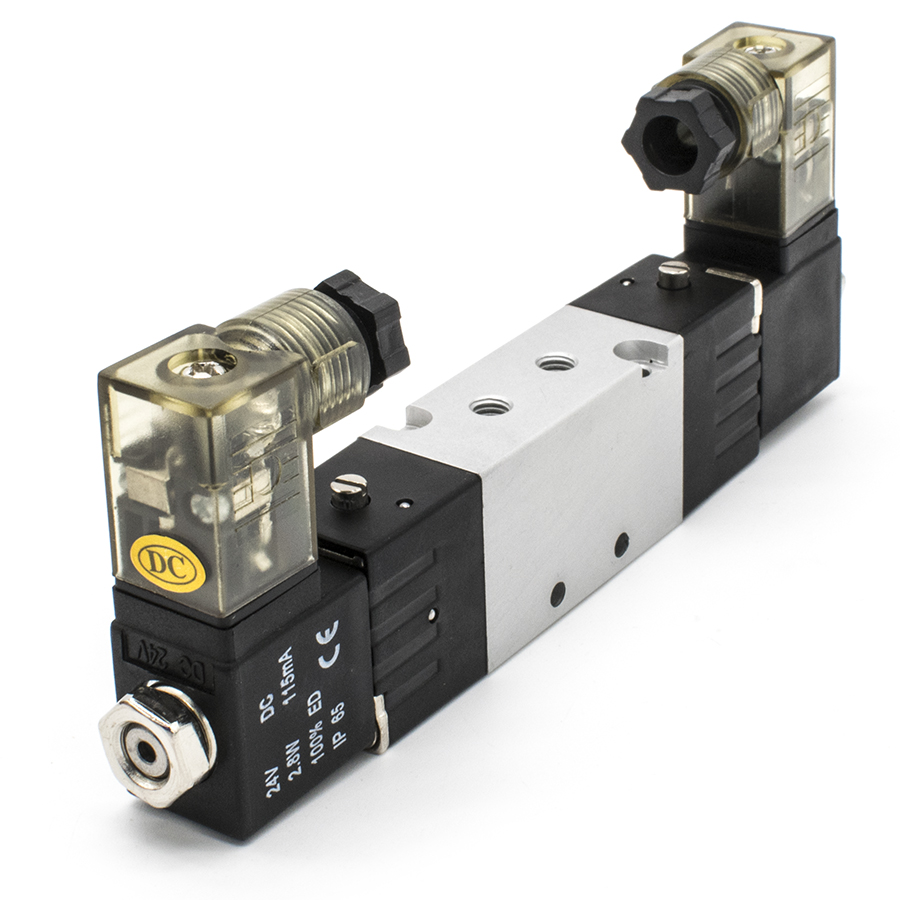

Техническое описание пневмораспределителя 4V120-M5 DC24V
Пневмораспределитель серии 4V120-M5 представляет собой устройство золотникового типа с двухсторонним электромагнитным управлением (бистабильная схема), предназначенное для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Изделие соответствует требованиям ГОСТ 31051-2002 в части общих технических условий для пневмоприводов.
Конструктивные и эксплуатационные особенности:
- Тип распределителя: 5-линейный, 2-позиционный (5/2), обеспечивающий стабильное переключение между рабочими портами.
- Исполнение: Бистабильное управление осуществляется посредством подачи кратковременного электрического импульса на одну из двух катушек (в данной конфигурации рассматривается базовый модуль серии 4V100).
- Корпус: Изготовлен из высокопрочного алюминиевого сплава, что обеспечивает коррозионную стойкость и малый вес устройства.
- Среда эксплуатации: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм согласно ГОСТ 17433-80.
- Электрическая часть: Катушка постоянного тока DC24V с классом защиты IP65, что допускает эксплуатацию в условиях повышенной влажности и запыленности.
Технические регламенты:
Устройство спроектировано с учетом норм ГОСТ 12.2.101-84, регламентирующего требования безопасности к пневматическим приводам и устройствам управления.
