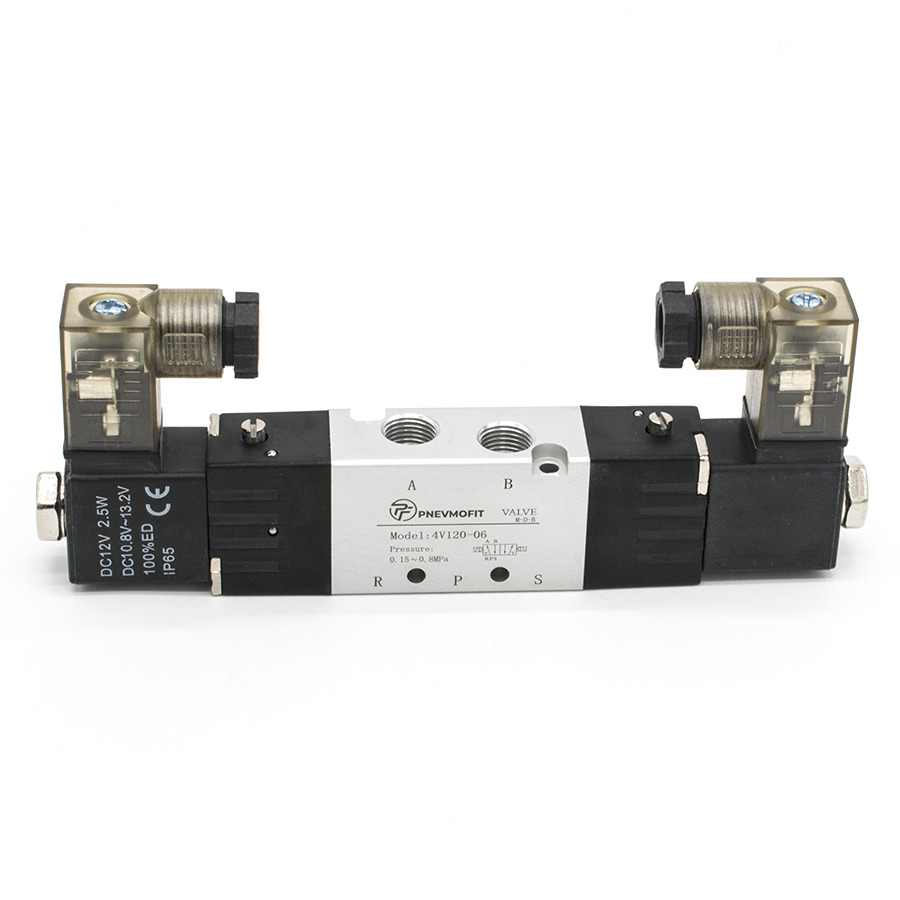

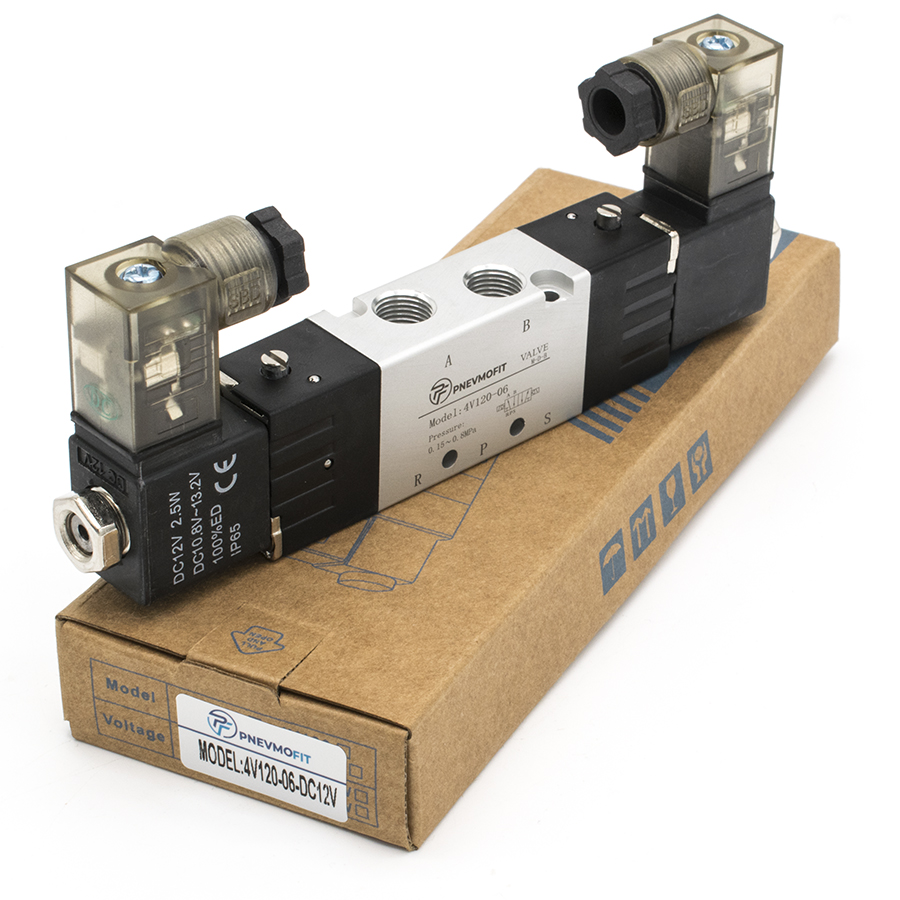

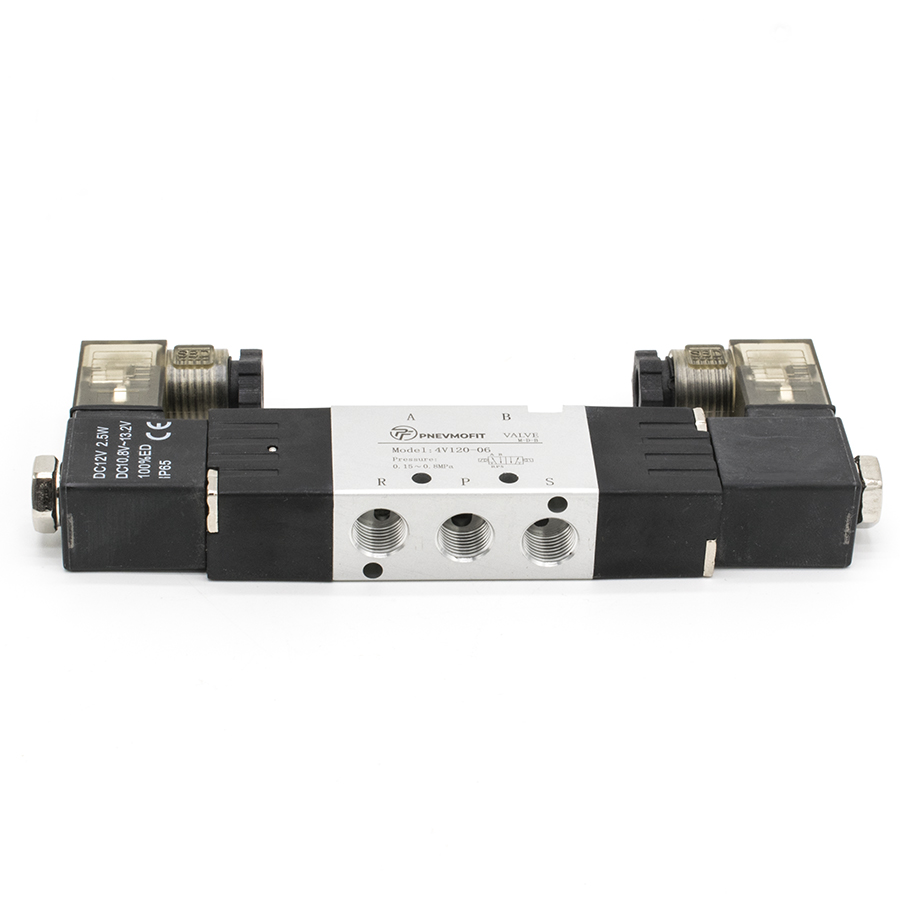

Техническое описание пневмораспределителя 4V120-06 DC12V
Пневматический распределитель серии 4V120-06 с двухсторонним электромагнитным управлением (бистабильный) предназначен для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует по логической схеме 5/2 (пятилинейный, двухпозиционный), обеспечивая стабильное переключение между рабочими портами при подаче электрического импульса на соответствующие катушки.
Конструкция распределителя базируется на золотниковом механизме с пилотным управлением. Корпус изделия выполнен из высокопрочного алюминиевого сплава, что обеспечивает коррозионную стойкость и долговечность. Технические параметры и методы испытаний соответствуют требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) и ГОСТ 28988-91.
Основные технические характеристики:
- Тип управления: Электропневматическое, двухстороннее (2 катушки).
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм (согласно ГОСТ 17433-80).
- Пропускная способность: Эффективная площадь сечения составляет 12 мм² (коэффициент CV=0.67).
- Режим эксплуатации: Рассчитан на работу при давлении от 0.15 до 0.8 МПа с максимальной частотой срабатывания до 5 циклов в секунду.
- Электротехнические параметры: Напряжение питания 12V DC, потребляемая мощность 2.5 Вт, класс защиты оболочки IP65.
