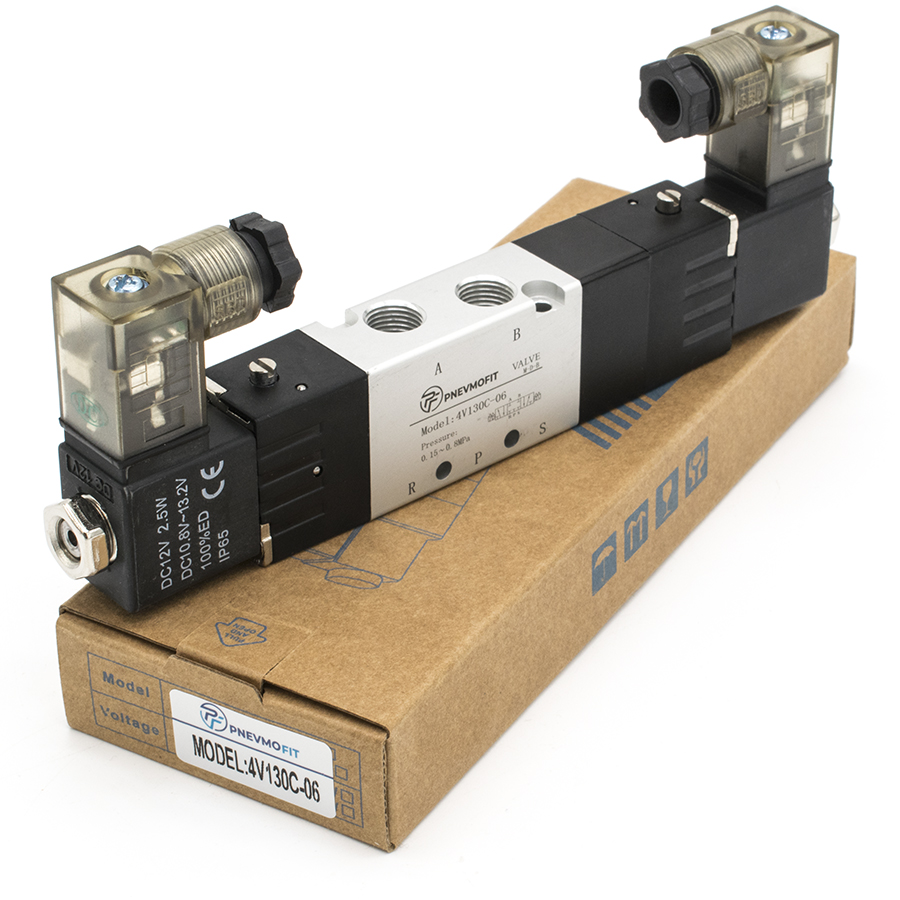

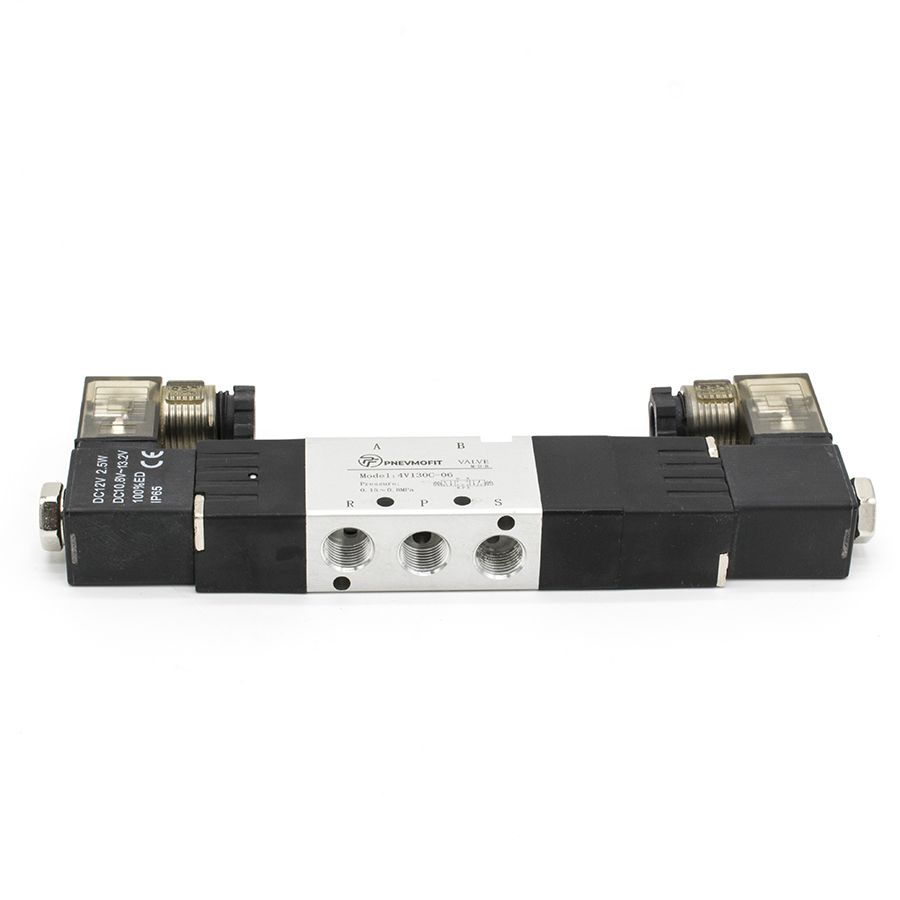

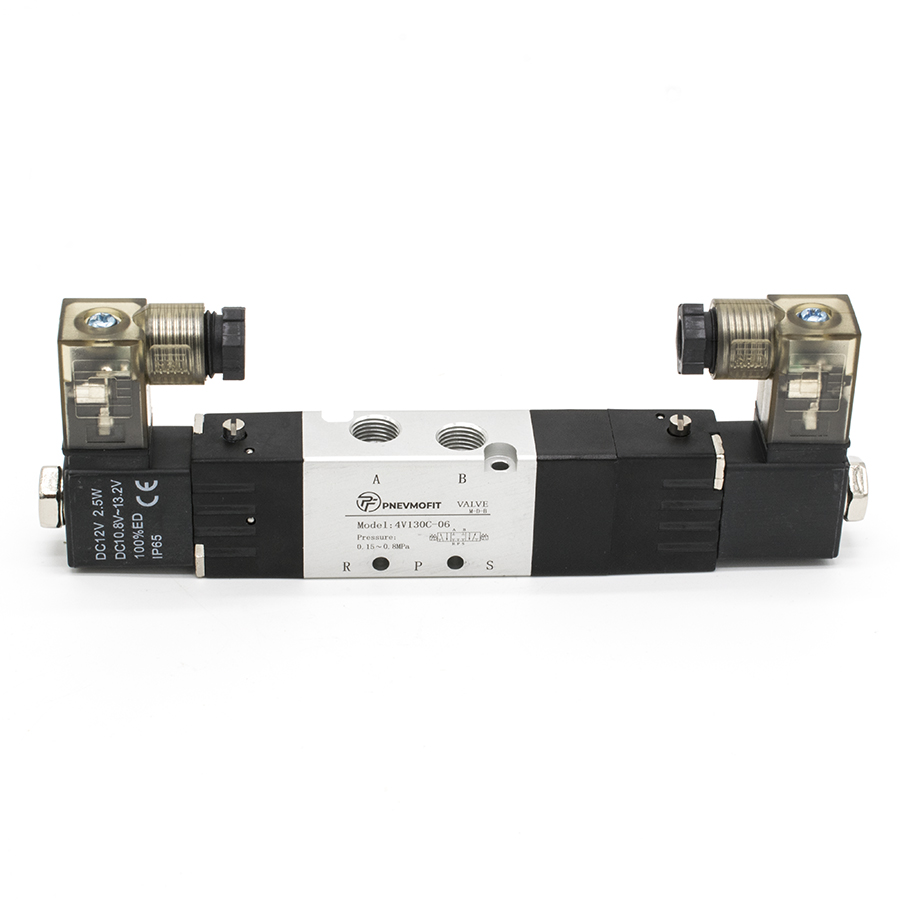

Техническое описание пневмораспределителя 4V130C-06 DC12V
Пневматический распределитель серии 4V представляет собой пятилинейный трехпозиционный (5/3) исполнительный механизм с двухсторонним электромагнитным управлением и пружинным возвратом в центральное положение. В нейтральном состоянии все рабочие каналы перекрыты (закрытый центр), что обеспечивает фиксацию пневмопривода в текущем положении.
Устройство разработано в соответствии с требованиями ГОСТ 18460-91 (Пневмоприводы. Общие технические требования), что гарантирует надежность функционирования в промышленных пневмосистемах. Распределитель предназначен для коммутации потоков сжатого воздуха, прошедшего очистку не менее 40 мкм согласно ГОСТ 17433-80.
Конструктивные и эксплуатационные особенности:
- Корпус выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес.
- Золотниковый механизм обладает высокой частотой срабатывания (до 5 циклов в секунду) при минимальном времени отклика 0,05 с.
- Электромагнитные катушки имеют степень защиты IP65, что допускает эксплуатацию в условиях повышенной влажности и запыленности.
- Присоединительные порты G1/8" обеспечивают герметичность соединений при рабочем давлении до 0.8 МПа.
Изделие соответствует нормам безопасности и техническим стандартам, предъявляемым к пневматическому оборудованию общепромышленного назначения.
