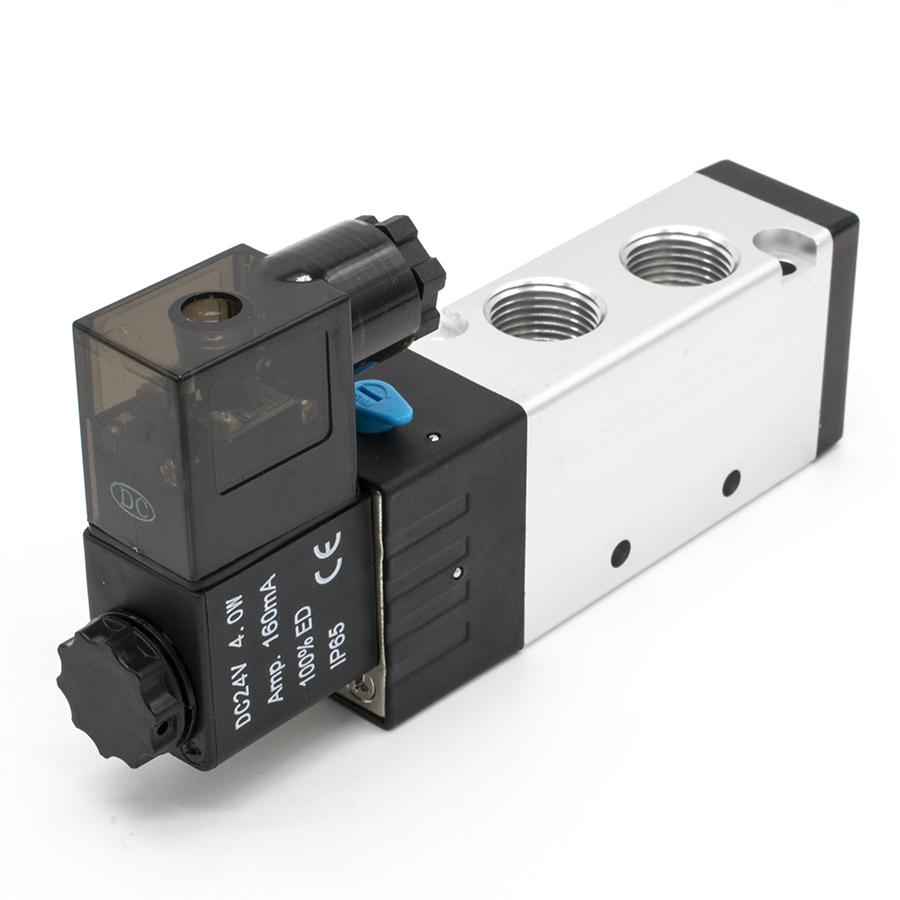

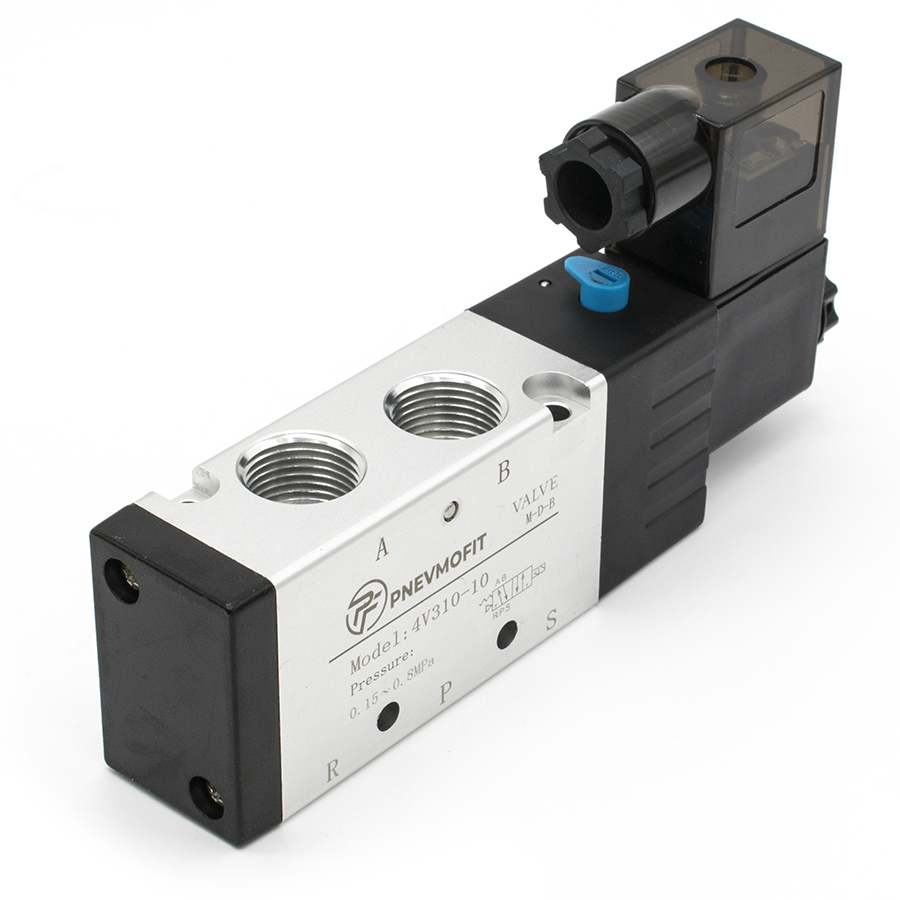

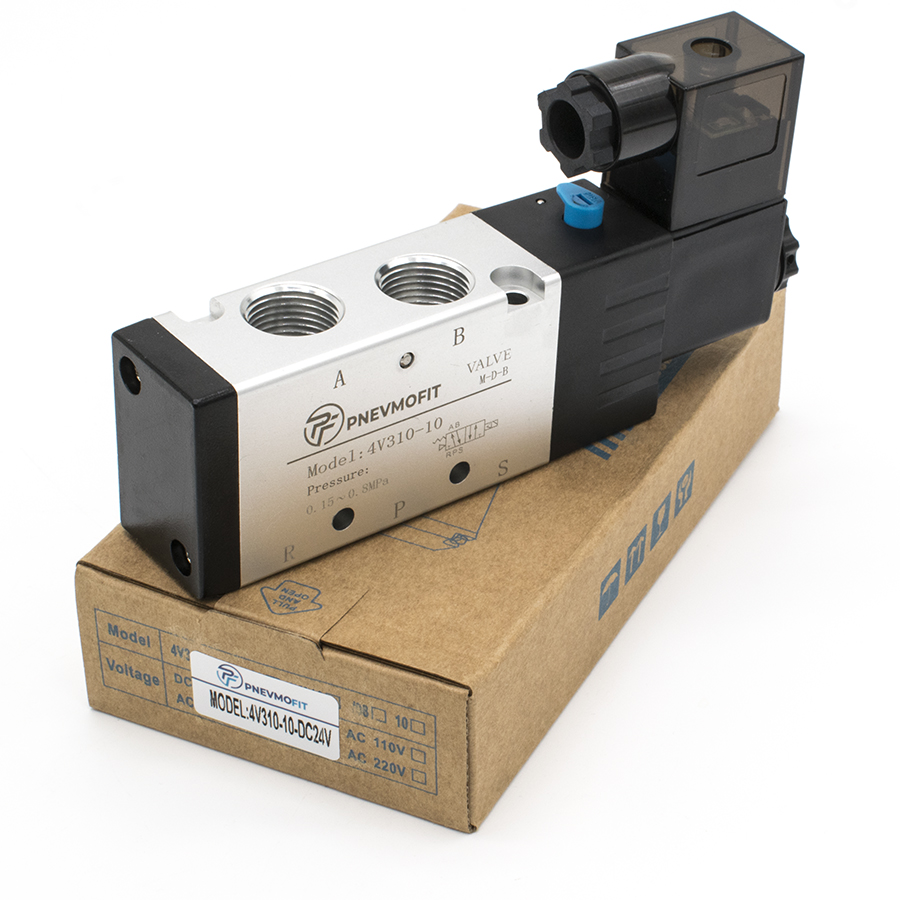

Техническое описание пневмораспределителя 4V310-10 DC24V
Пневмораспределитель серии 4V310-10 с электропневматическим управлением предназначен для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования).
Распределитель выполнен по схеме 5/2 (пятилинейный двухпозиционный) и является моностабильным с пружинным возвратом в исходное положение. Переключение осуществляется посредством подачи электрического сигнала на электромагнитную катушку (соленоид). Конструкция золотникового типа обеспечивает высокую надежность и точность срабатывания при частоте до 5 циклов в секунду.
Корпус изделия изготовлен из высокопрочного алюминиевого сплава, что гарантирует коррозионную стойкость и долговечность. Степень защиты оболочки IP65 согласно ГОСТ 14254-2015 обеспечивает пыленепроницаемость и защиту от струй воды, позволяя эксплуатировать устройство в сложных производственных условиях.
Основные эксплуатационные параметры:
- Рабочая среда: сжатый воздух, очищенный до класса не ниже 10 по ГОСТ 17433-80 (тонкость фильтрации 40 мкм).
- Давление: рабочее в диапазоне 0.15–0.8 МПа; максимальное выдерживаемое — 1.2 МПа.
- Пропускная способность: эффективная площадь сечения составляет 25 мм² (коэффициент CV=1.40).
- Электрические характеристики: напряжение питания DC 24V с допустимым отклонением ±10%, потребляемая мощность 3.0 Вт.

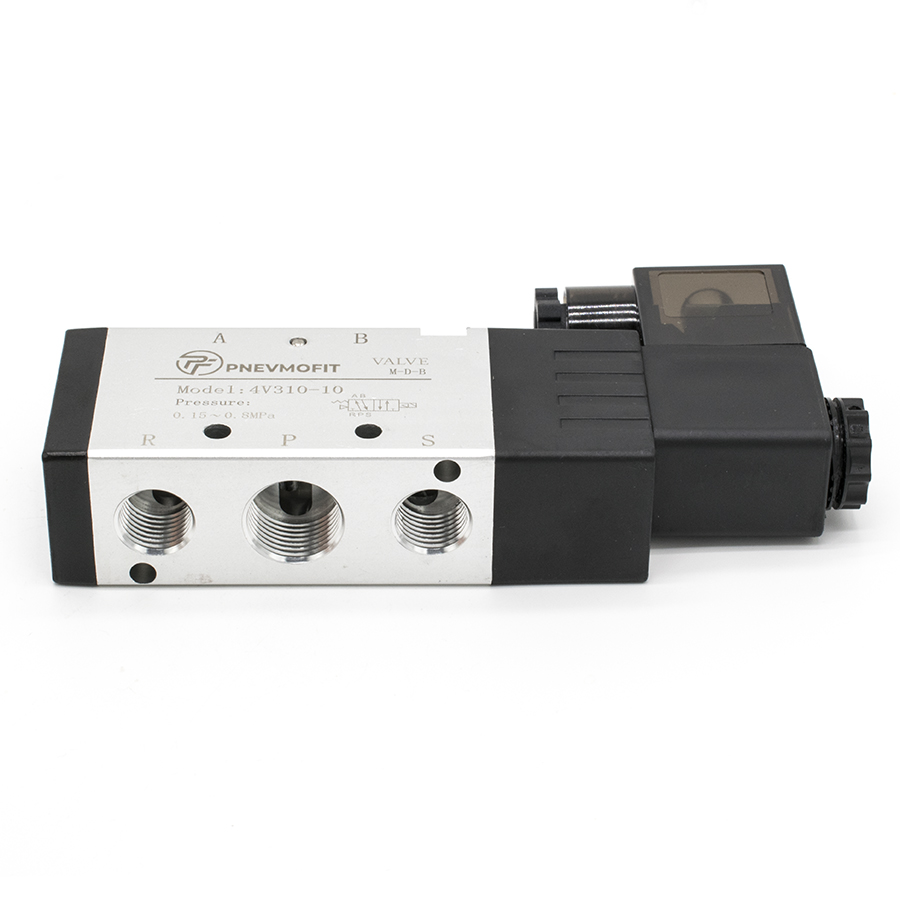

- Присоединительные порты: вход/выход — G3/8", выхлопные отверстия — G1/4".
