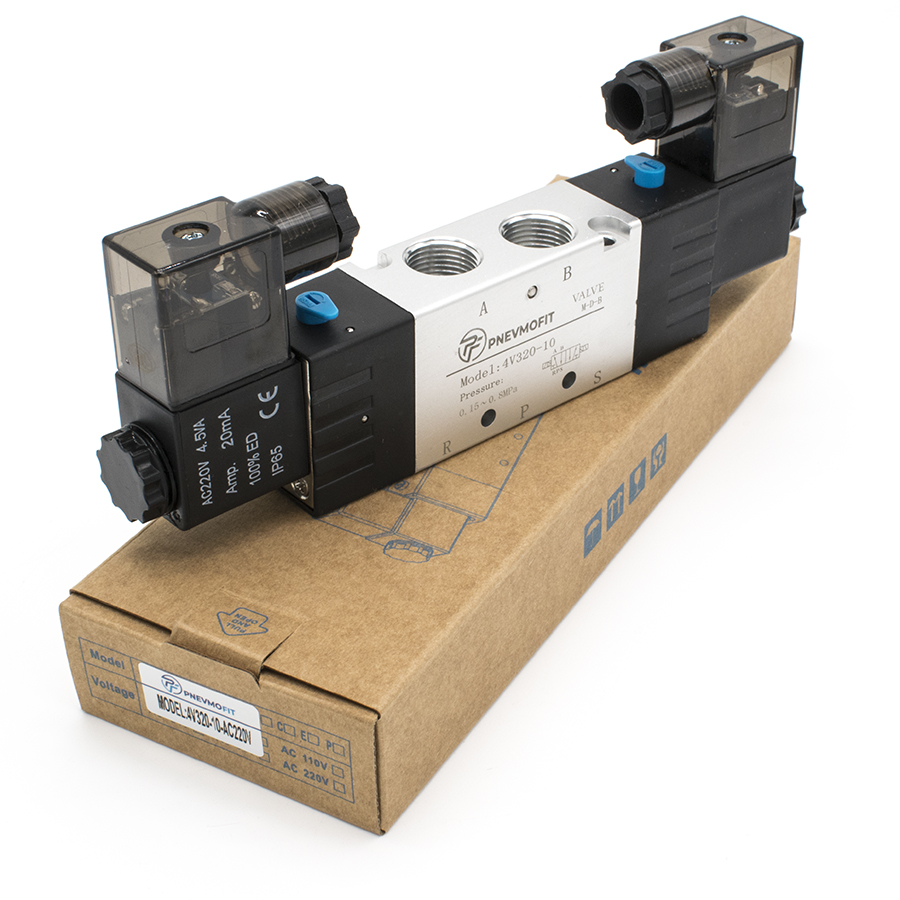

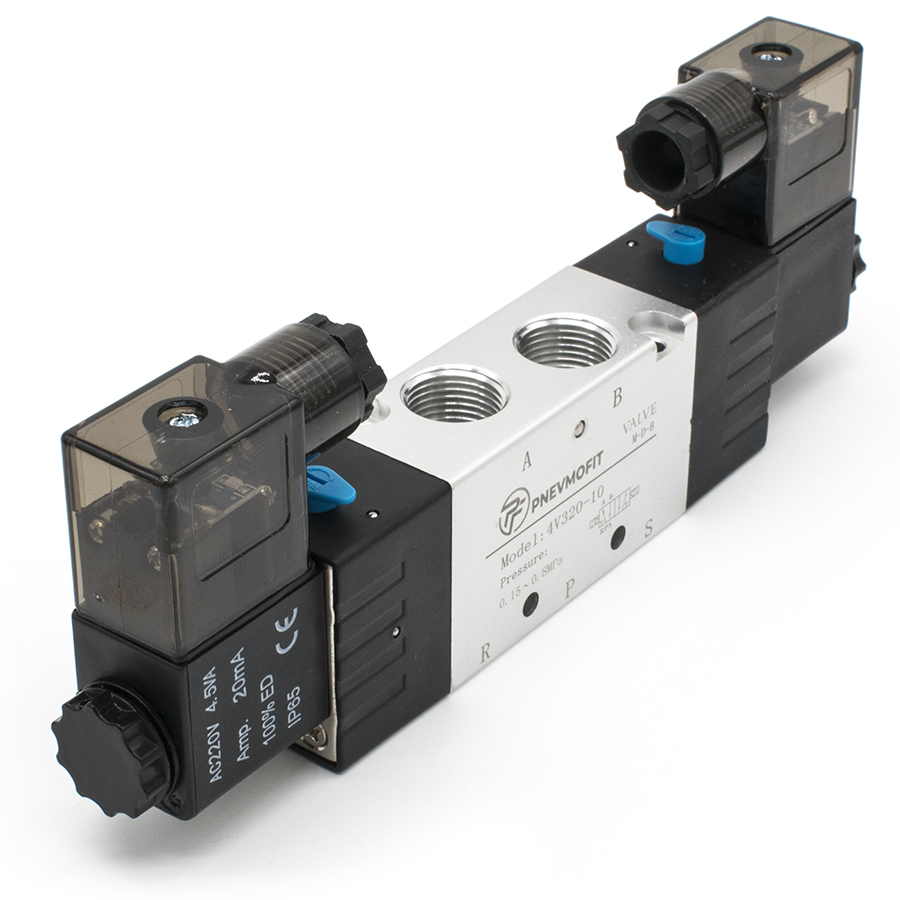

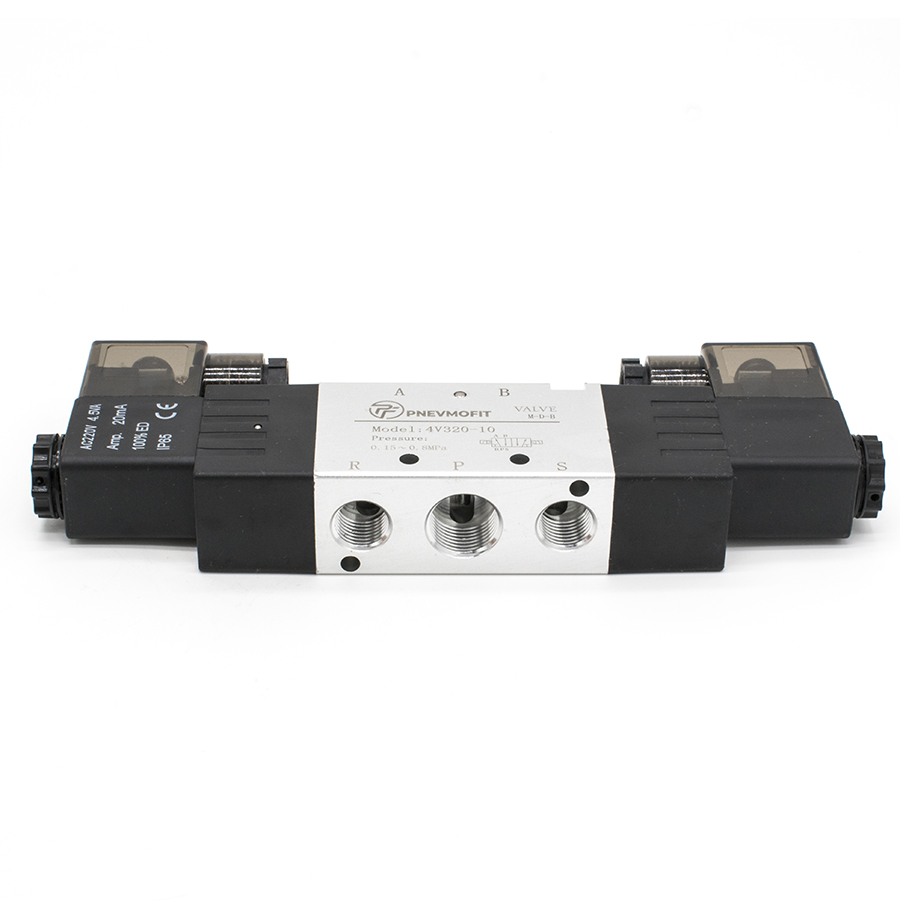

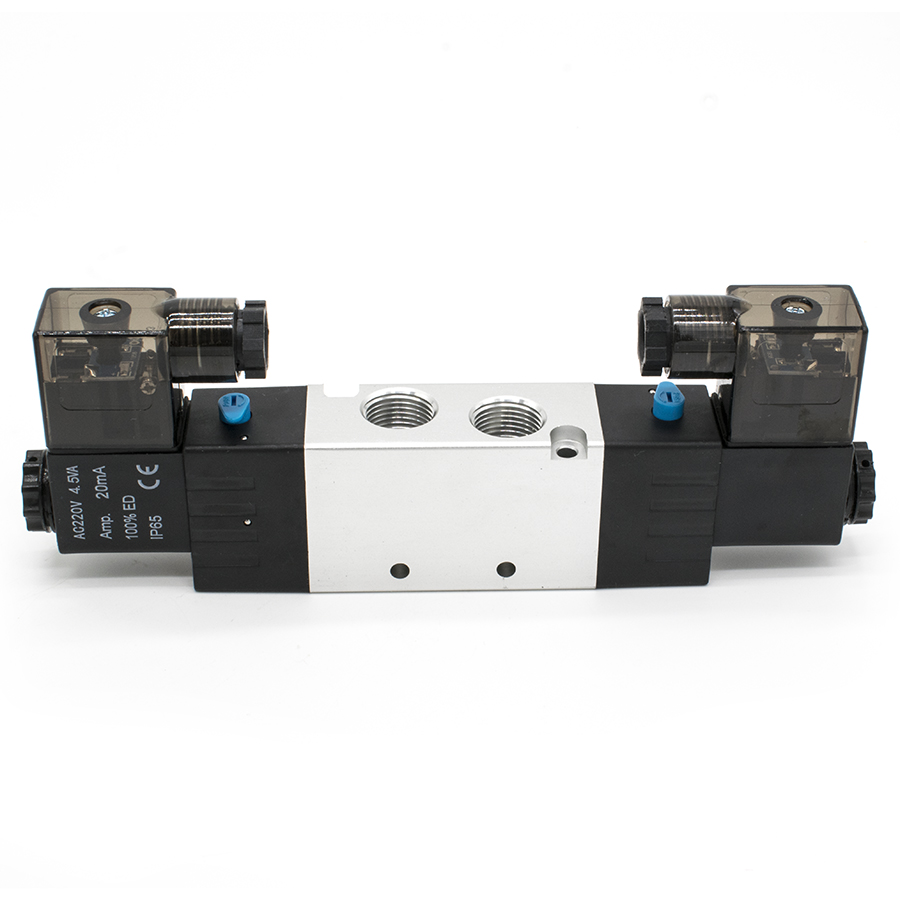

Техническое описание пневмораспределителя 4V320-10 AC220V
Пневмораспределитель серии 4V320-10 с двухсторонним электромагнитным управлением (бистабильный) предназначен для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство соответствует требованиям ГОСТ 31288-2005 в части общих технических условий для пневматических приводов и устройств управления.
Конструктивные и эксплуатационные особенности:
- Тип распределителя: 5-линейный, 2-позиционный (5/2), обеспечивающий стабильное переключение потоков между пятью портами.
- Исполнение: Золотникового типа с эластичными уплотнениями, смонтированный в корпусе из коррозионностойкого алюминиевого сплава.
- Управление: Осуществляется посредством двух электромагнитных катушек (соленоидов) с напряжением питания AC 220V. Степень защиты оболочки электромагнита соответствует классу IP65.
- Рабочая среда: Сжатый воздух, очищенный до тонкости фильтрации не менее 40 мкм. Допускается работа как с содержанием распыленного масла, так и без него.
- Монтаж: Присоединительные резьбы портов питания и потребителей — G3/8", выхлопных портов — G1/4".
Технические характеристики:
- Рабочее давление: 0.15 – 0.8 МПа (максимальное кратковременное — 1.2 МПа).
- Эффективная площадь сечения: 25 мм² (коэффициент пропускной способности CV=1.40).
- Температурный диапазон эксплуатации: от -20°C до +70°C.
- Максимальная частота срабатывания: 5 циклов в секунду (5 Гц).
- Минимальное время переключения: 0.05 сек.
Данное изделие характеризуется высокой надежностью, длительным ресурсом циклов срабатывания и стабильностью работы в условиях малых колебаний напряжения (до ±10% от номинального).
