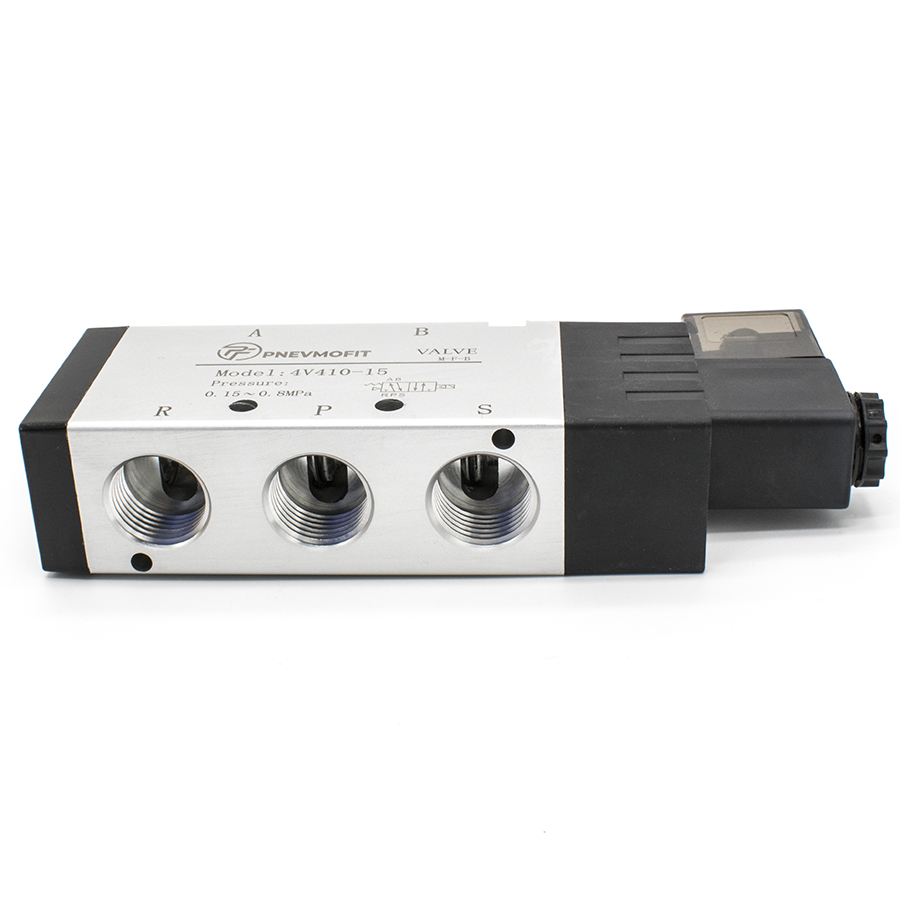

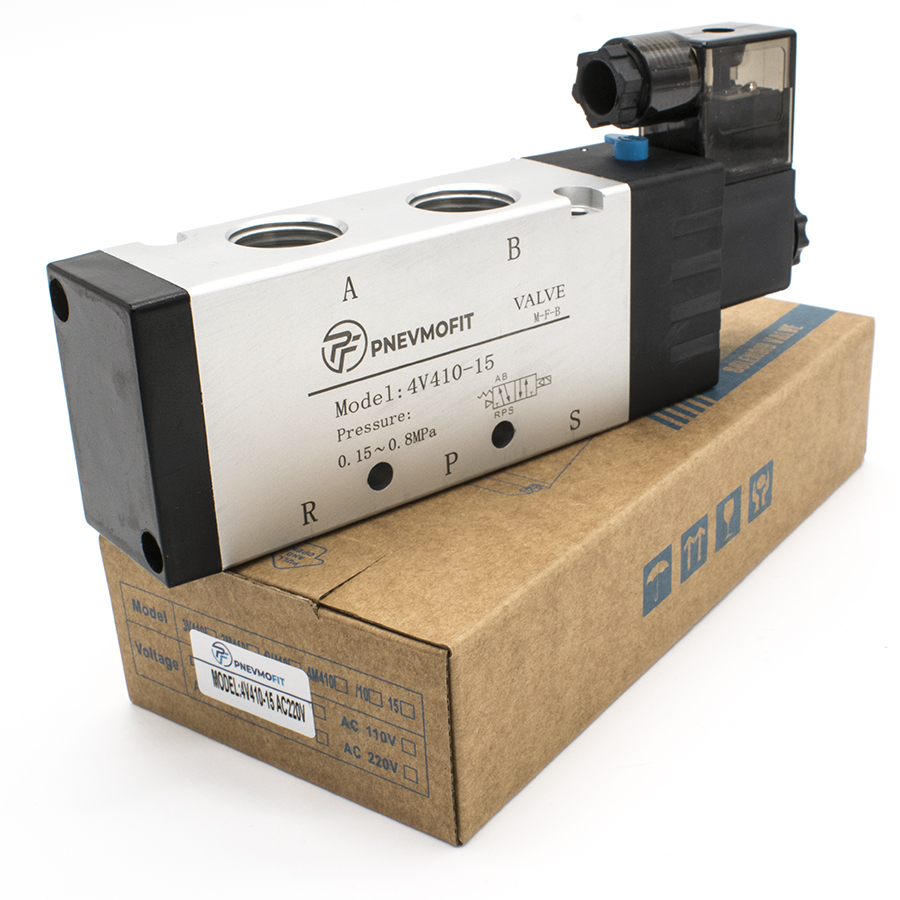

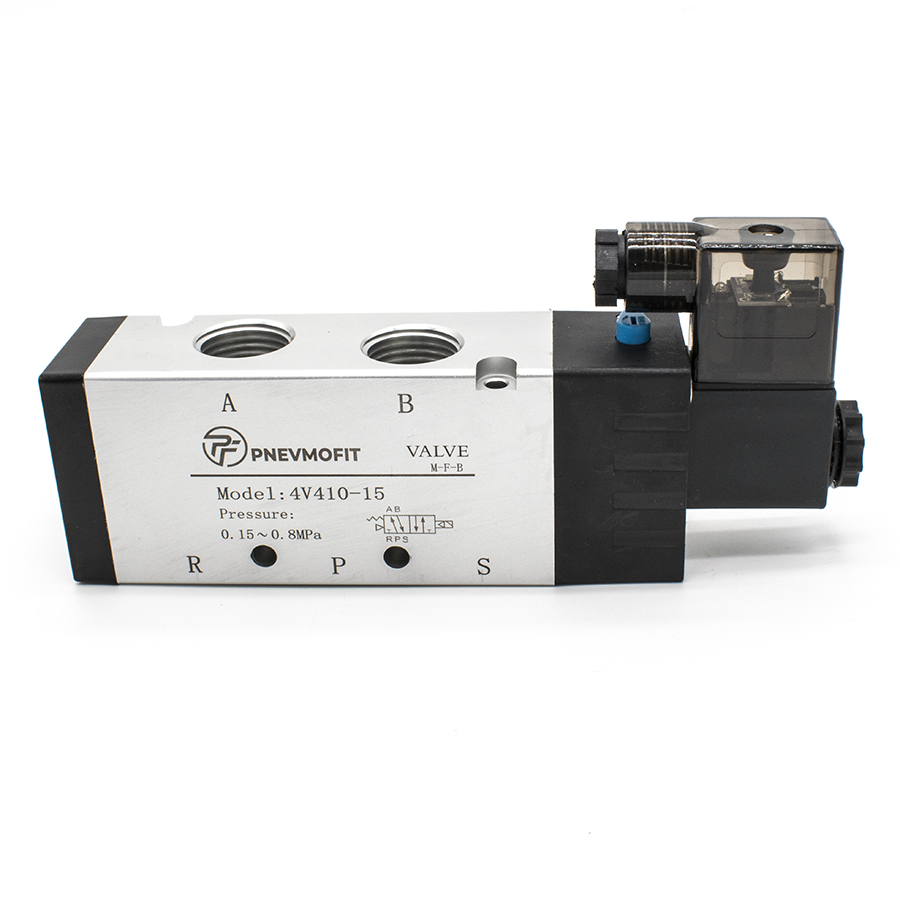

Техническое описание пневмораспределителя 4V410-15 AC220V
Пневмораспределитель серии 4V представляет собой пятилинейный двухпозиционный (5/2) электропневматический клапан моностабильного исполнения с односторонним электромагнитным управлением и пружинным возвратом. Данное устройство предназначено для коммутации потоков сжатого воздуха в исполнительных механизмах пневматических систем. Изделие соответствует требованиям ГОСТ 18460-91 в части общих технических запросов к пневматическим приводам и устройствам управления.
Конструктивные и эксплуатационные особенности:
- Корпус: Выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и эффективный теплоотвод.
- Золотниковый механизм: Прецизионная обработка сопрягаемых поверхностей гарантирует минимальные утечки и высокую частоту срабатывания (до 5 циклов в секунду).

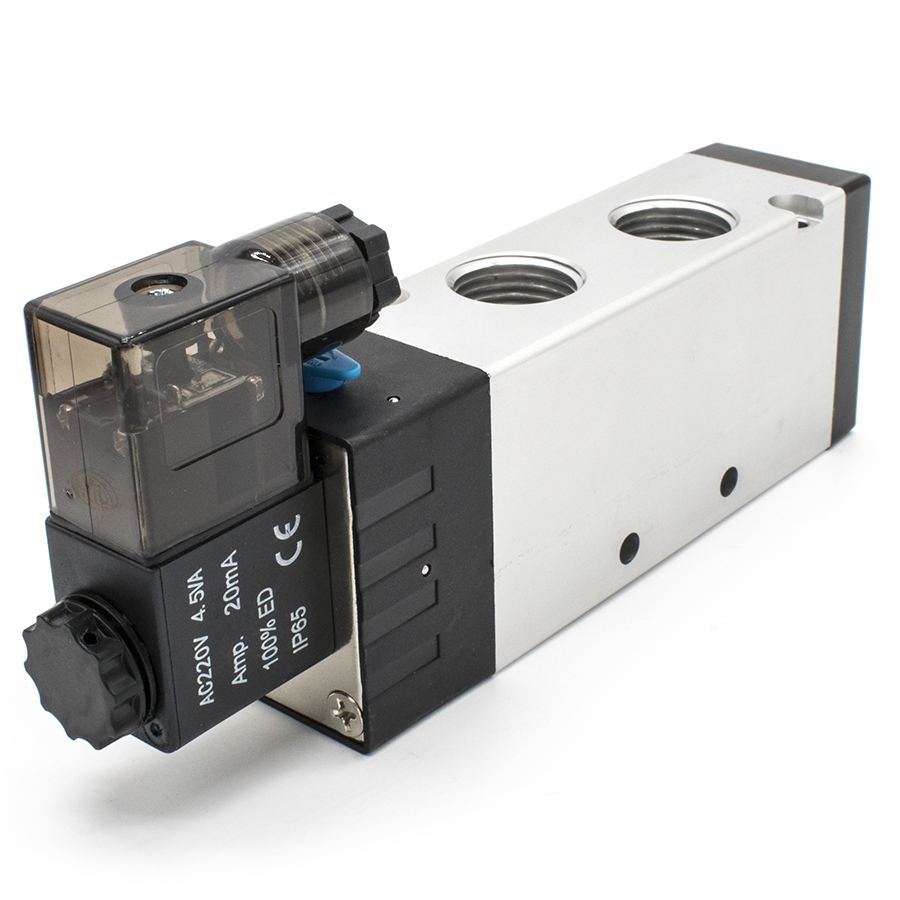

- Электромагнитный привод: Катушка переменного тока AC220V с классом защиты IP65 обеспечивает надежную работу в условиях повышенной влажности и запыленности.
- Подготовка среды: Эксплуатация допускается при использовании фильтрованного сжатого воздуха с тонкостью очистки не менее 40 мкм.
Технические характеристики:
- Рабочее давление: 0.15 – 0.8 МПа (1.5 – 8.0 бар).
- Максимально допустимое давление: 1.2 МПа.
- Присоединительная резьба (вход/выход/выхлоп): G1/2".
- Эффективная площадь сечения: 50 мм² (коэффициент пропускной способности CV=2.79).
- Диапазон рабочих температур: от -20°C до +70°C.
- Потребляемая мощность: 4.5 VA.
Устройство спроектировано для промышленного применения и обеспечивает стабильную работу в автоматизированных линиях при соблюдении регламентированных параметров электропитания (допустимое колебание напряжения ±10%).
