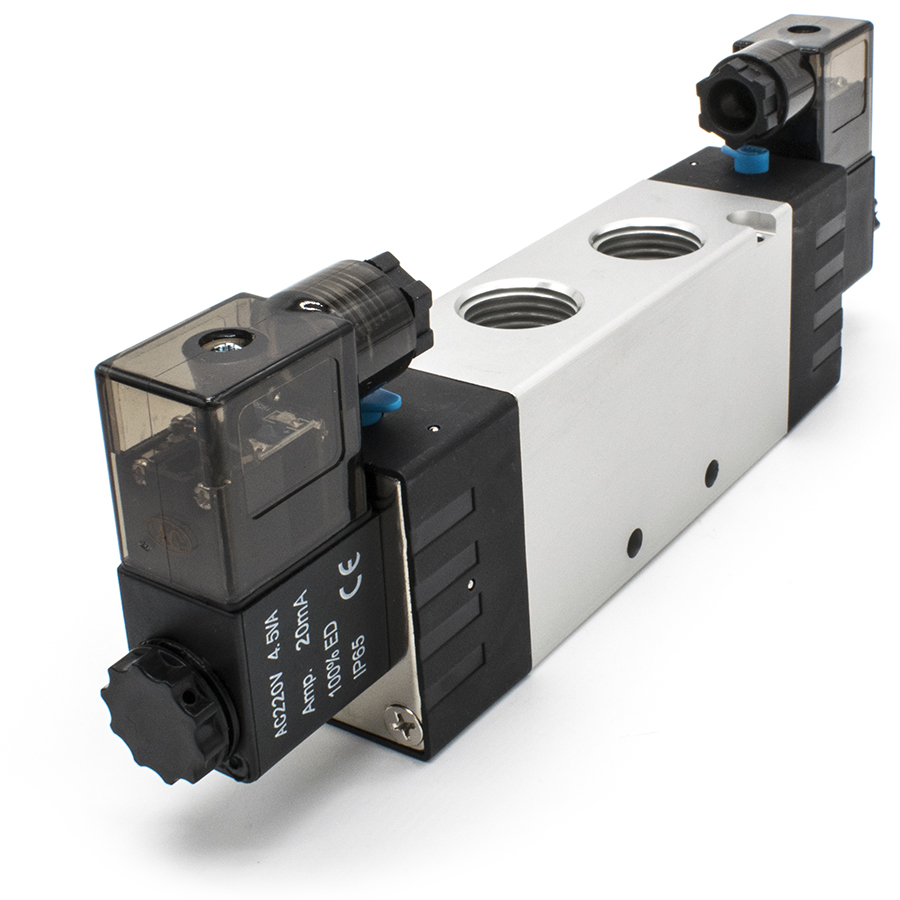

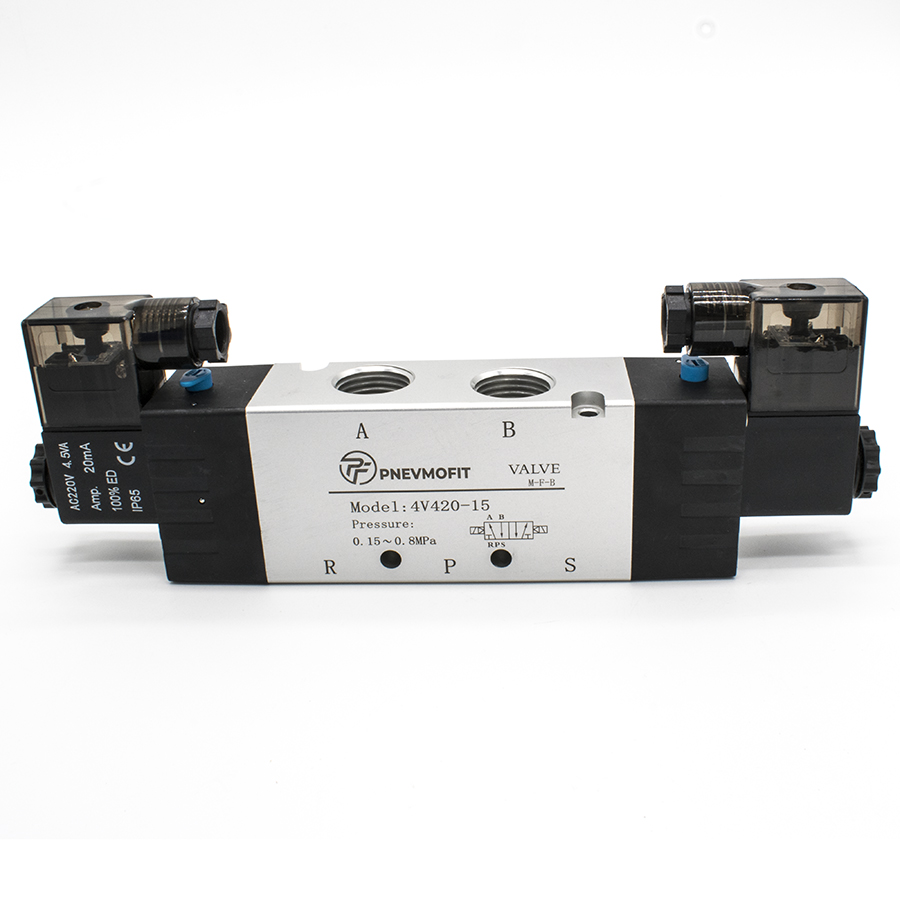

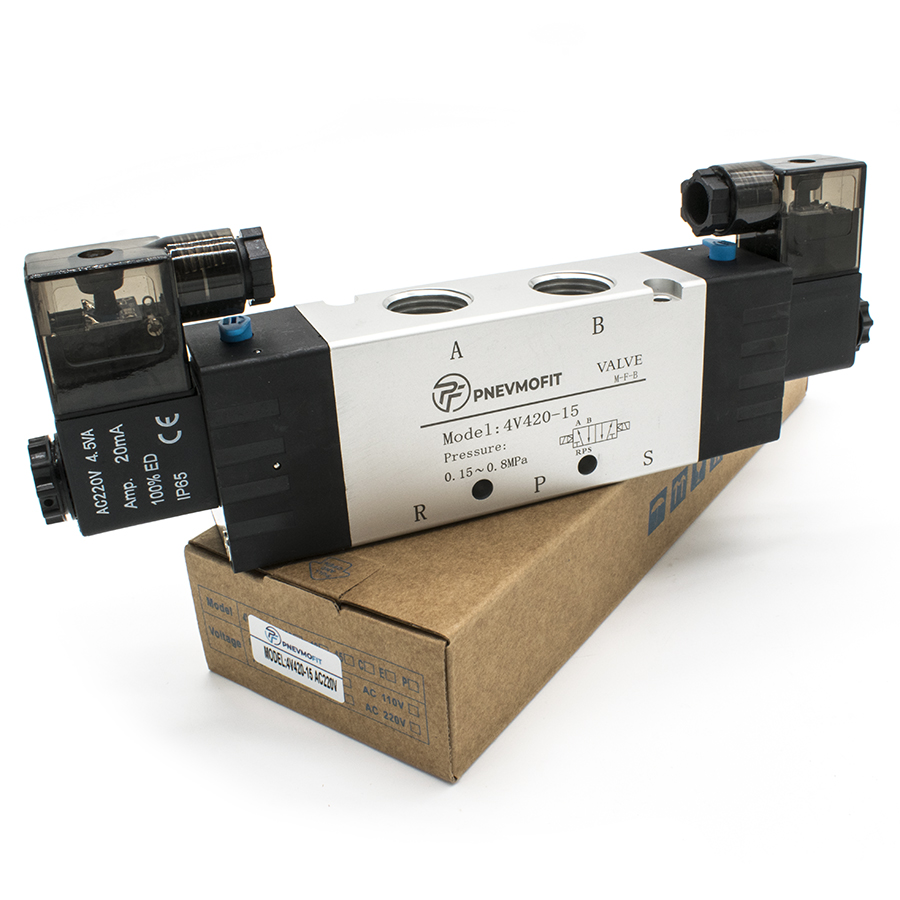

Техническое описание пневмораспределителя 4V420-15 AC220V
Пневмораспределитель серии 4V420-15 представляет собой пятилинейный двухпозиционный (5/2) бистабильный золотниковый клапан с двухсторонним электропневматическим управлением. Устройство предназначено для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Изделие соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования).
Конструктивные и эксплуатационные особенности:
- Тип управления: Электропневматическое (двухстороннее), обеспечивающее фиксацию положения золотника при кратковременной подаче сигнала на катушки.
- Исполнение: Бистабильное, с двумя управляющими электромагнитными катушками.
- Материалы: Корпус выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес.
- Степень защиты: Класс защиты IP65 гарантирует стабильную работу в условиях повышенной влажности и запыленности.

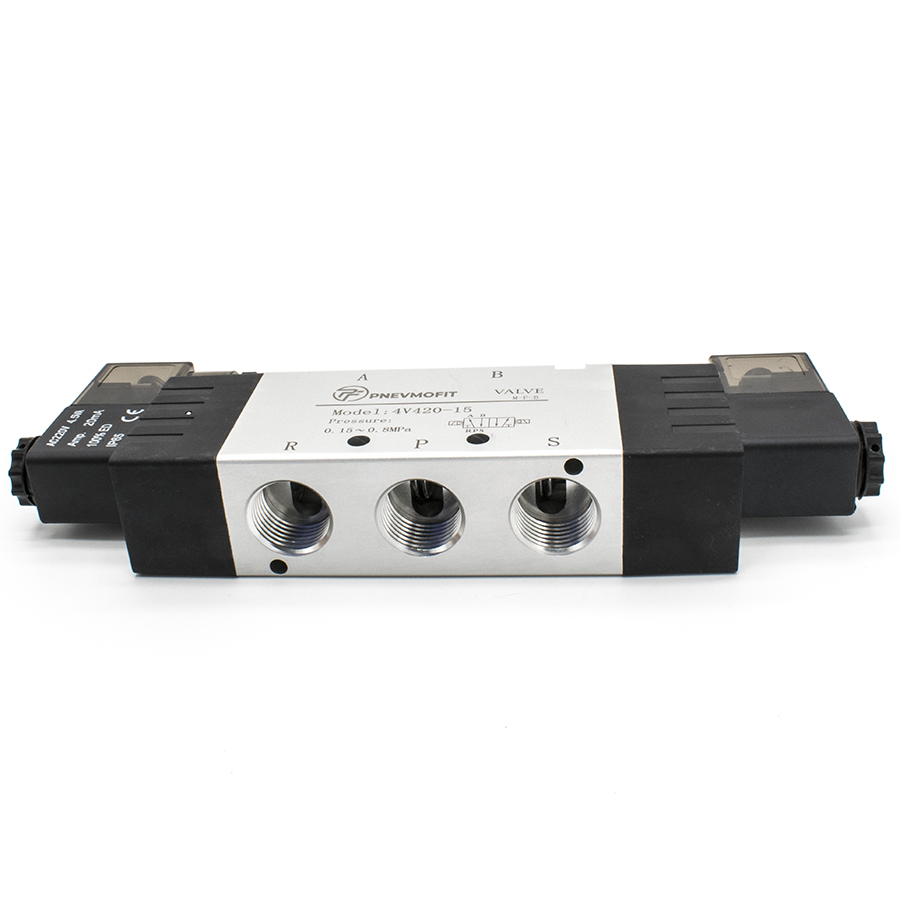

- Монтаж: Присоединение осуществляется через резьбовые порты G1/2", что обеспечивает высокую пропускную способность (эффективная площадь сечения 50 мм²).
Технический регламент:
Эксплуатация устройства должна производиться в соответствии с нормами ГОСТ 12.2.101-84 по безопасности пневматических приводов. Рабочая среда — сжатый воздух, очищенный не ниже 10-го класса загрязненности по ГОСТ 17433-80 (тонкость фильтрации 40 мкм).
