Техническое описание пневмораспределителя серии 4V

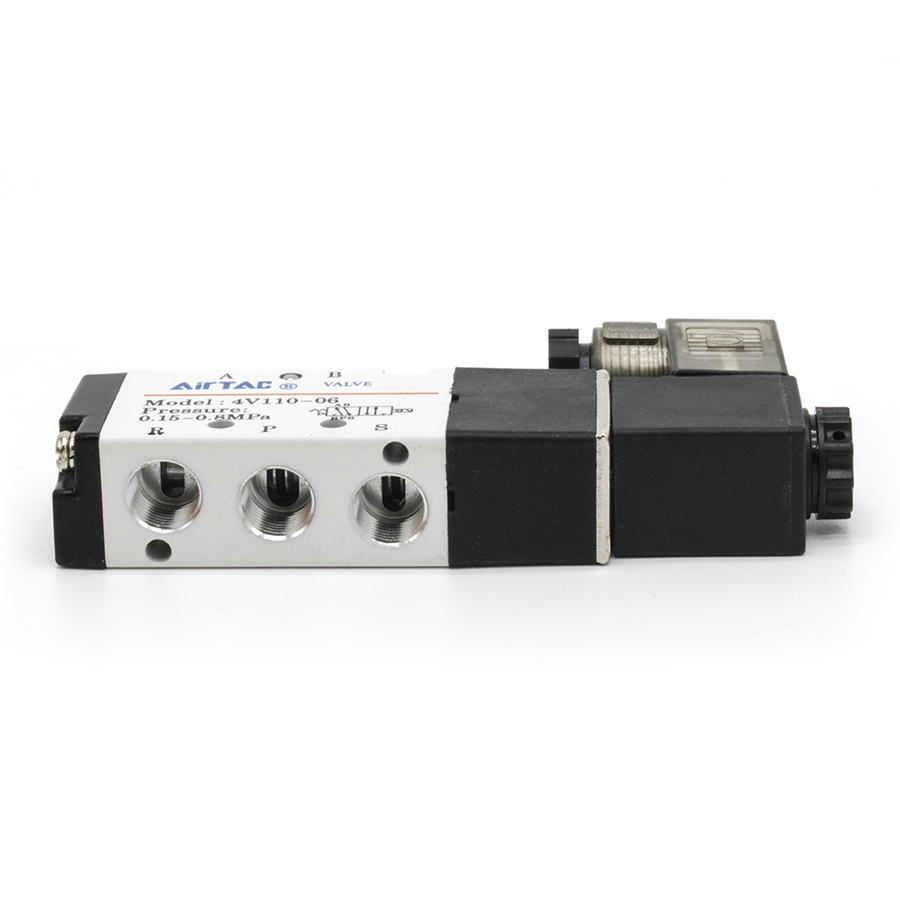

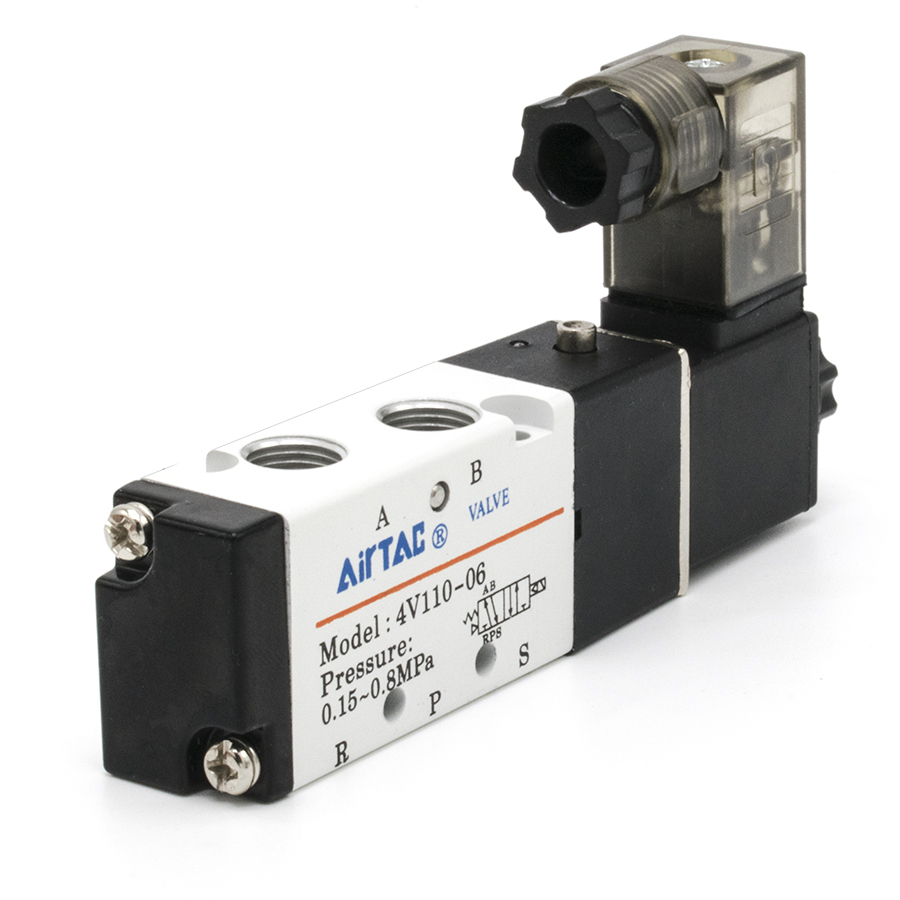

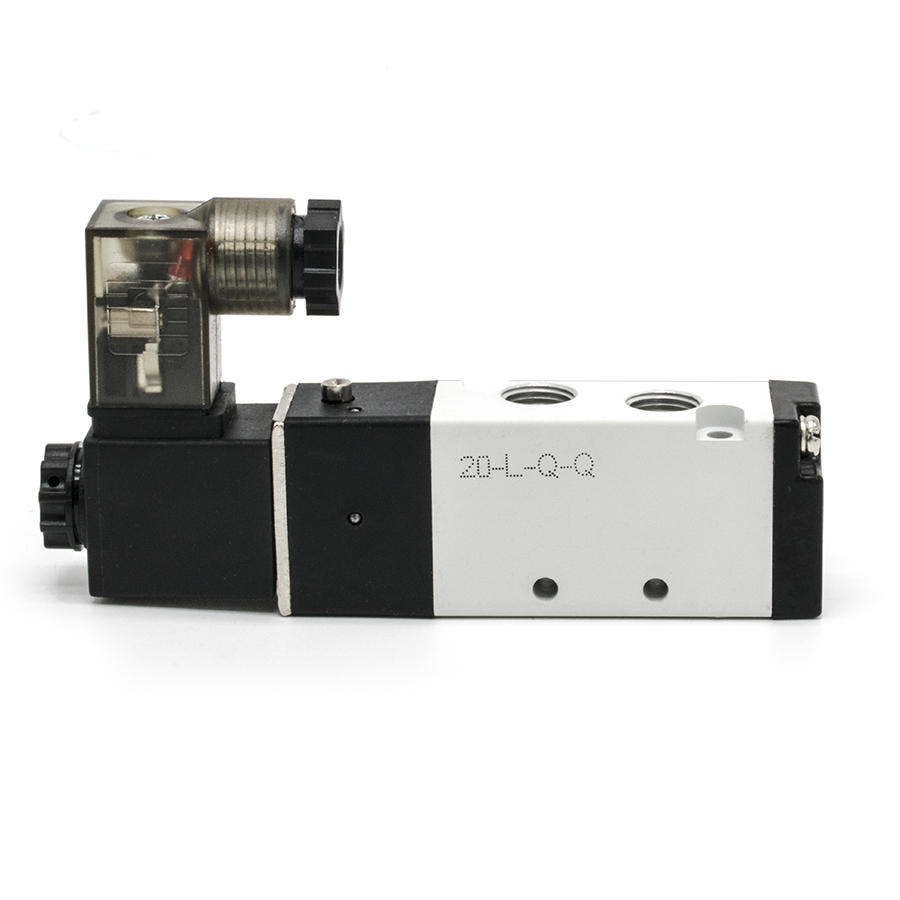

Пневмораспределитель модели 4V110-06 (AIRTAC) представляет собой электромагнитное устройство с пилотным управлением, предназначенное для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует по схеме 5/2 (пятилинейный, двухпозиционный) и является моностабильным с пружинным возвратом в исходное состояние.
Изделие соответствует требованиям ГОСТ 31061-2011 (Пневмоприводы. Общие методы испытаний и характеристики), что гарантирует надежность работы в регламентированных режимах. Корпус выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и эффективный теплоотвод. Клапан оснащен одной электромагнитной катушкой с классом защиты IP65, что допускает эксплуатацию в условиях повышенной влажности и запыленности.
Технические параметры и условия эксплуатации:
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм (согласно ГОСТ 17433-80).
- Режим управления: Одностороннее электромагнитное управление с дублирующим ручным пуском.
- Давление: Стабильное функционирование в диапазоне 1.5–8 Бар.
- Температурный диапазон: Эксплуатация при температуре окружающей среды от -20 °C до +70 °C.
- Динамические характеристики: Максимальная частота срабатывания составляет 5 циклов в секунду при минимальном времени отклика 0.05 сек.
Присоединительные порты имеют внутреннюю резьбу G1/8", что обеспечивает совместимость со стандартными фитингами и пневмолиниями.
