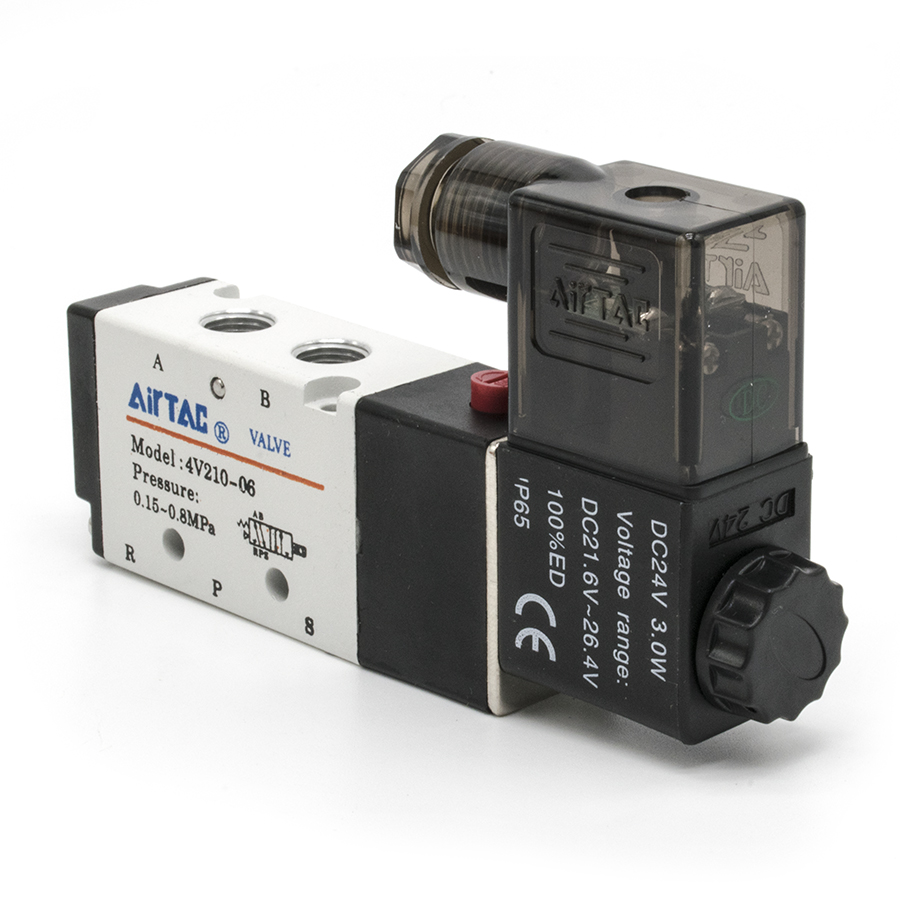

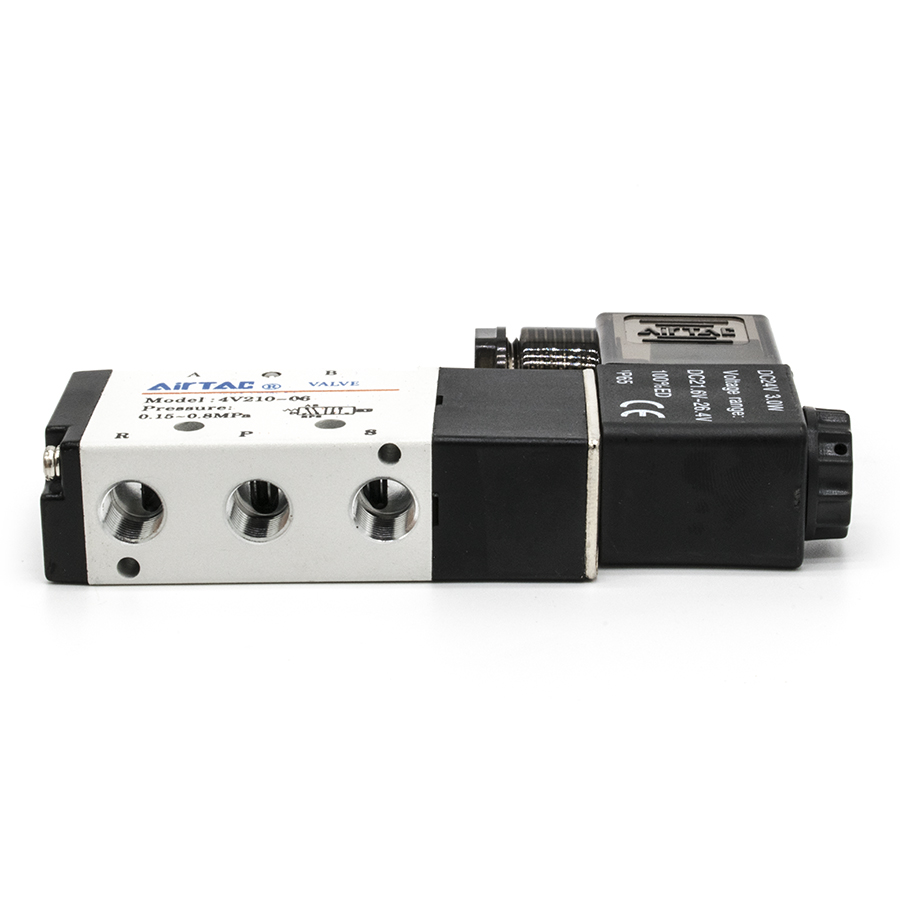

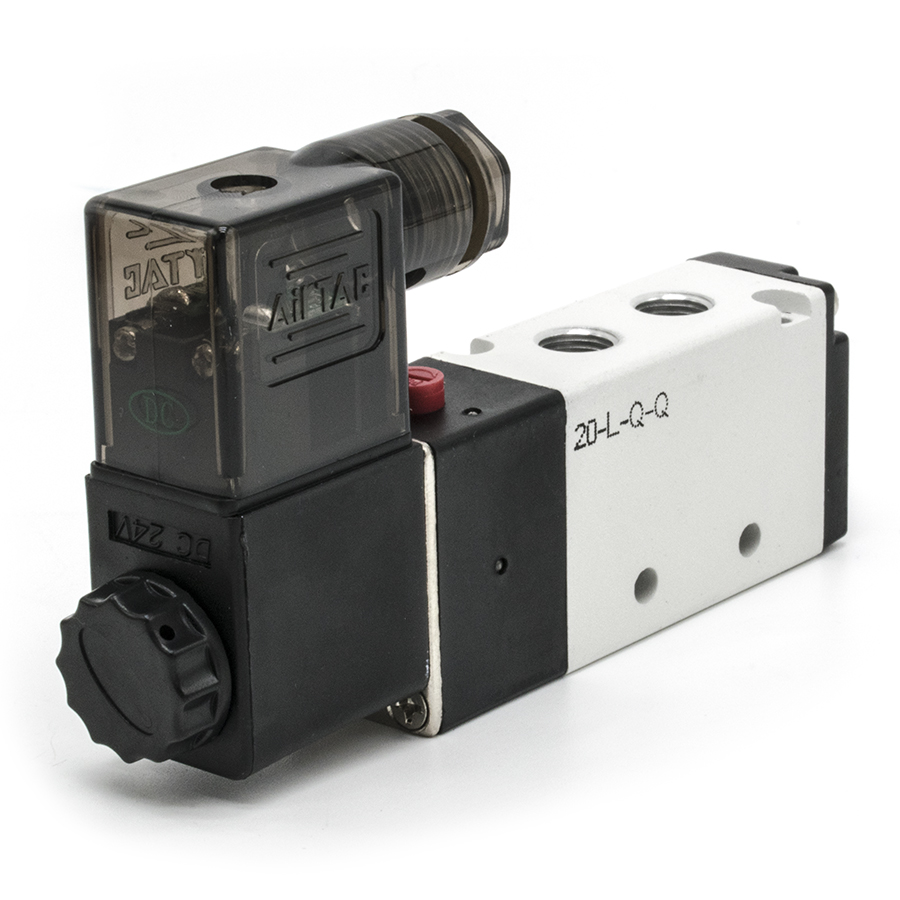

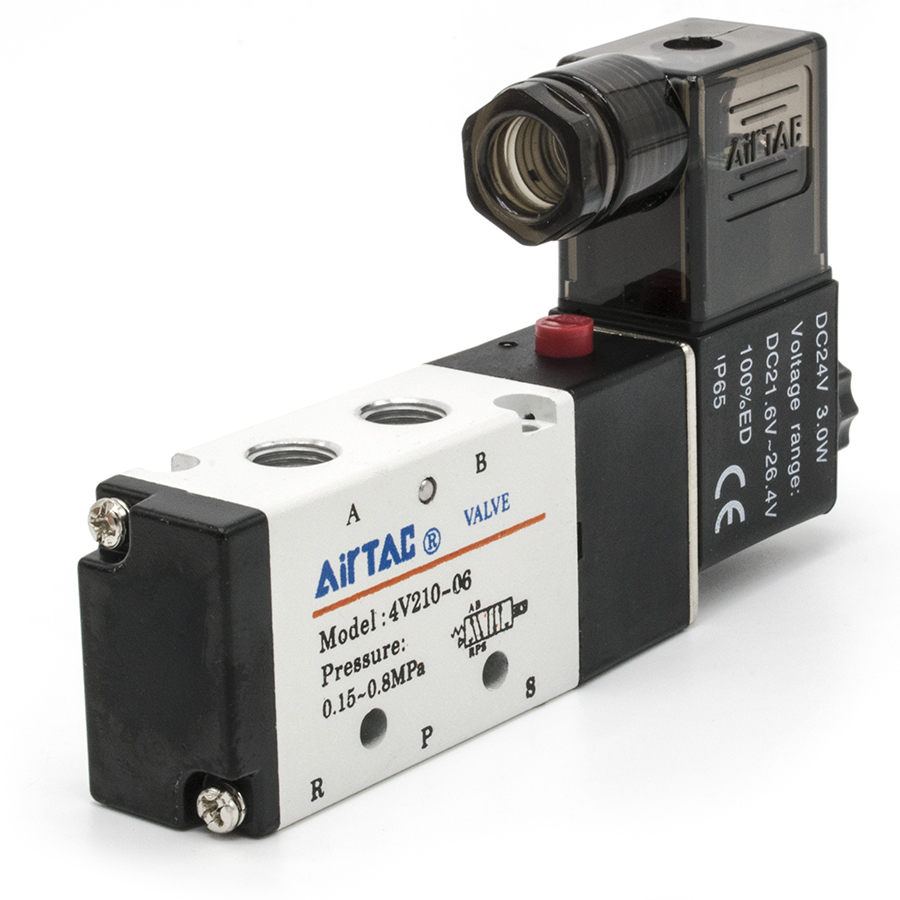

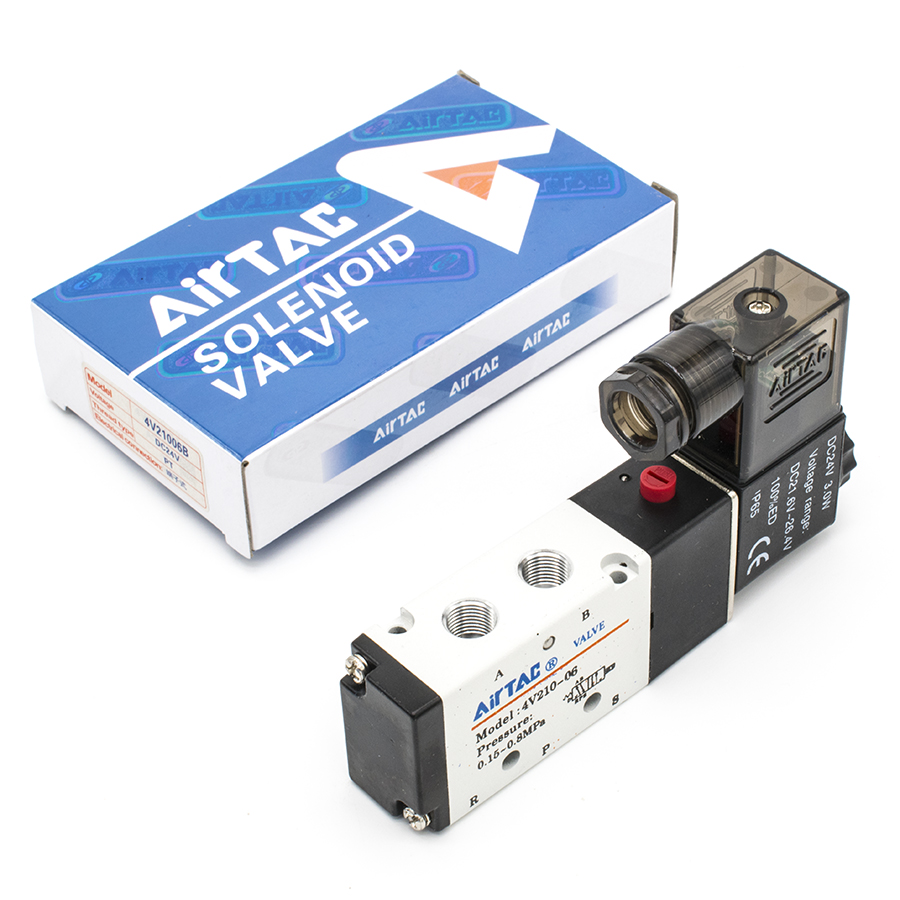

Техническое описание пневмораспределителя 4V210-06B
Пневмораспределитель серии 4V представляет собой пятилинейный двухпозиционный (5/2) электромагнитный клапан моностабильного типа с пилотным управлением. Устройство предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Конструкция выполнена из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и долговечность узла.
Технические характеристики и эксплуатационные параметры:
- Тип управления: одностороннее электромагнитное (одна катушка) с пружинным возвратом.
- Рабочая среда: подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм.
- Давление: рабочее в диапазоне 0.15–0.8 МПа (максимально допустимое кратковременное — 1.5 МПа).
- Температурный режим: эксплуатация при температуре окружающей среды и рабочей среды от -20 °C до +70 °C.
- Электрические параметры: напряжение питания DC 24V, потребляемая мощность 3W, допустимое отклонение напряжения ±10%.
- Быстродействие: минимальное время срабатывания составляет 0.05 сек при максимальной частоте до 5 циклов в секунду.
- Класс защиты: IP65 (согласно ГОСТ 14254-2015), что обеспечивает полную пыленепроницаемость и защиту от водяных струй.
Изделие соответствует требованиям ГОСТ 31065-2012 (Пневмоприводы. Распределители. Общие технические условия) в части функциональных характеристик и методов испытаний для распределительной пневмоаппаратуры.
