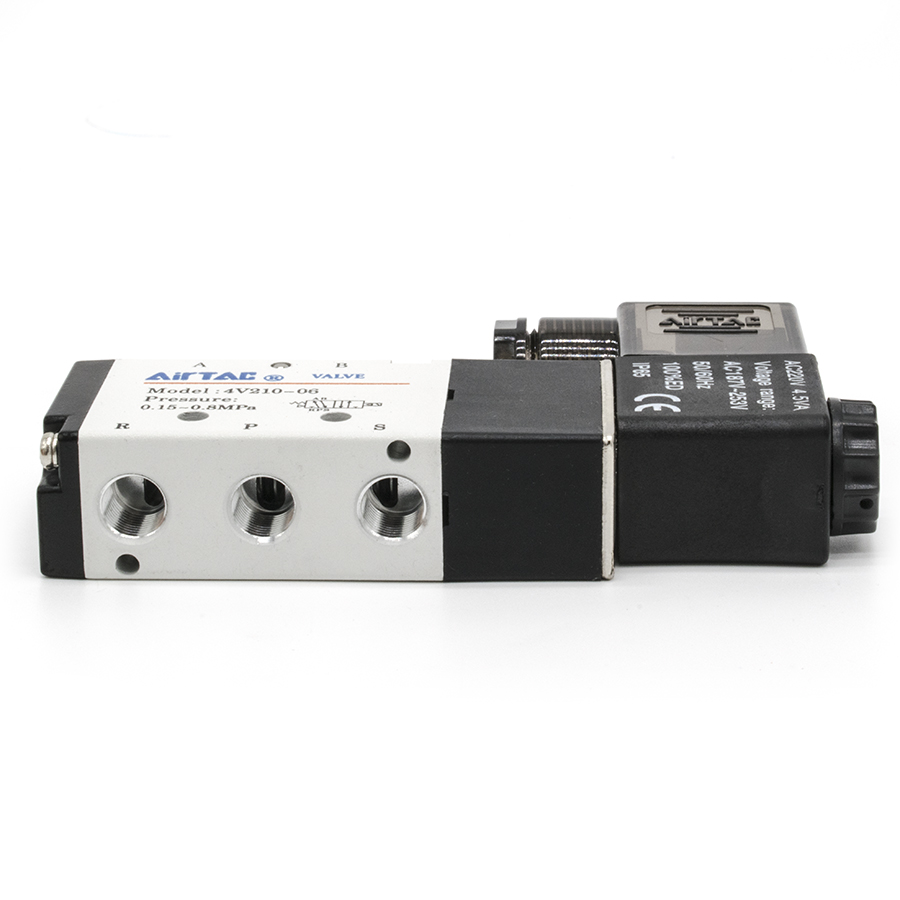

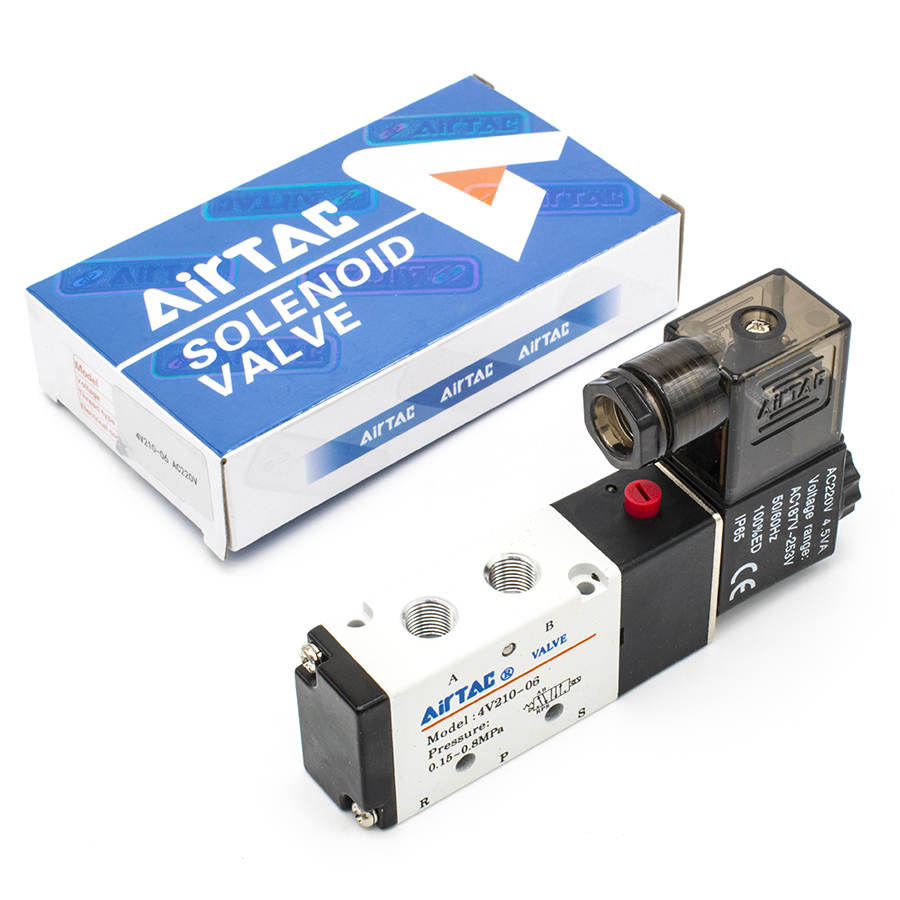

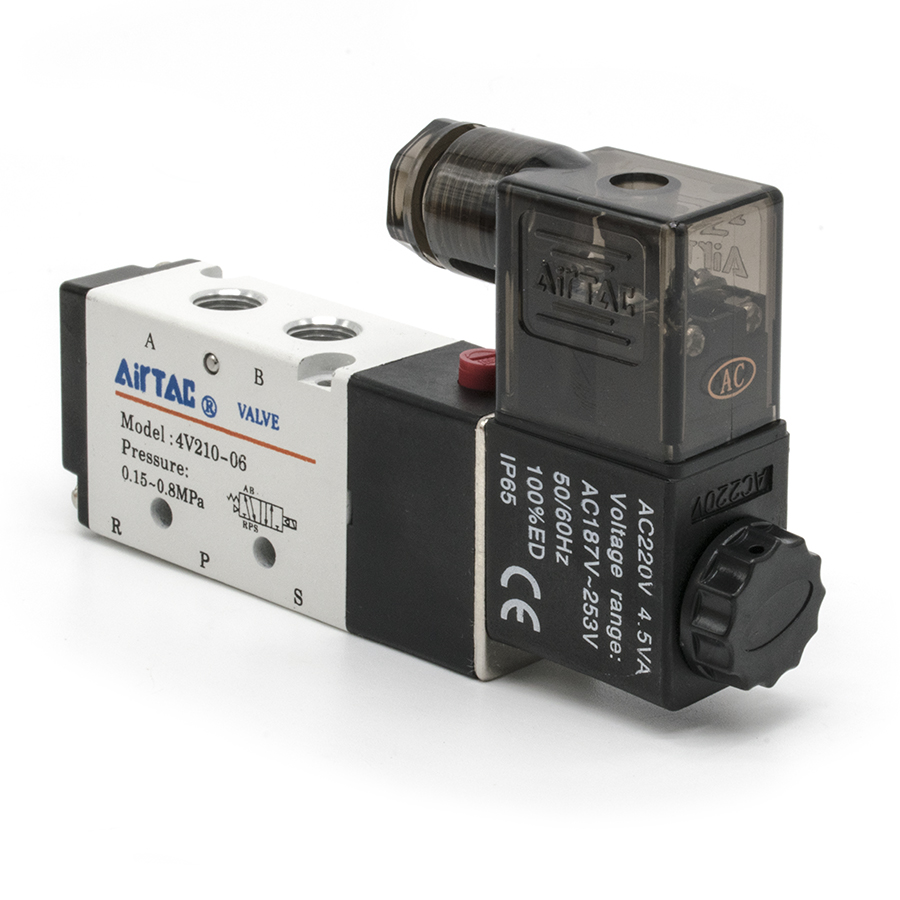

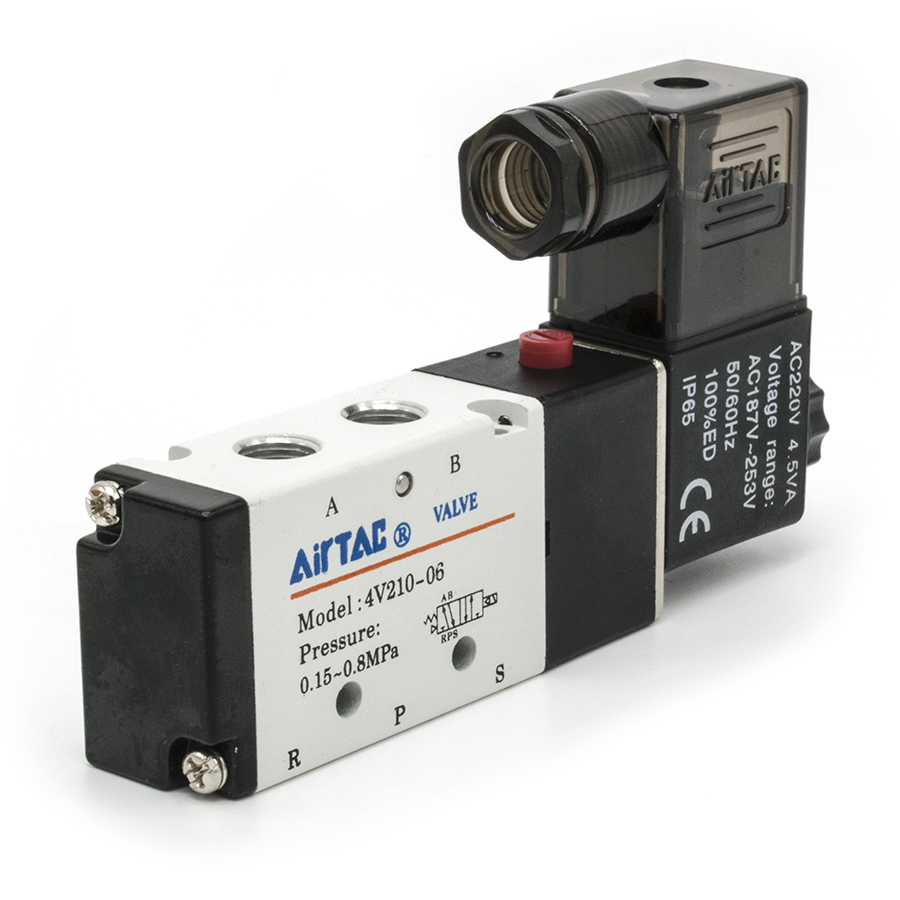

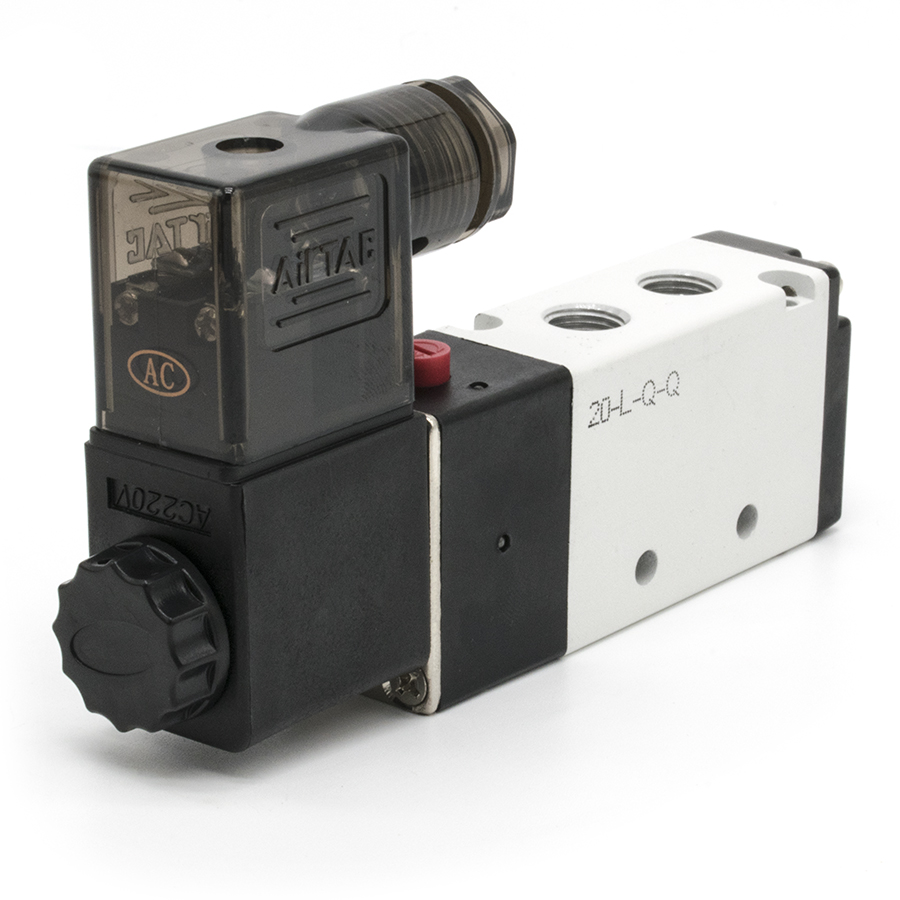

Техническое описание пневмораспределителя 4V210-06-A
Электромагнитный пневмораспределитель серии 4V представляет собой промышленный исполнительный механизм, предназначенный для изменения потоков сжатого воздуха в пневматических системах управления. Устройство выполнено по схеме 5/2 (пятилинейный, двухпозиционный) с моностабильным типом управления (одностороннее электромагнитное управление с пружинным возвратом).
Конструктивные и эксплуатационные особенности:
- Корпус: Изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и эффективный теплоотвод.
- Золотниковый механизм: Прецизионная обработка сопрягаемых поверхностей гарантирует минимальное время срабатывания (0.05 сек) и высокую частоту переключений до 5 Гц.
- Степень защиты: Соответствует классу IP65, что допускает эксплуатацию в условиях воздействия пыли и водяных струй.
- Стандартизация: Изделие спроектировано и изготовлено с учетом требований ГОСТ 18460-91 (Пневмоприводы. Общие технические требования).
Технические параметры:
Распределитель функционирует в диапазоне рабочего давления от 0.15 до 0.8 МПа при номинальном напряжении питания AC 220V. Подключение осуществляется через резьбовые порты G1/8". Требуемая подготовка воздуха — фильтрация с тонкостью очистки не менее 40 мкм согласно ГОСТ 17433-80.
