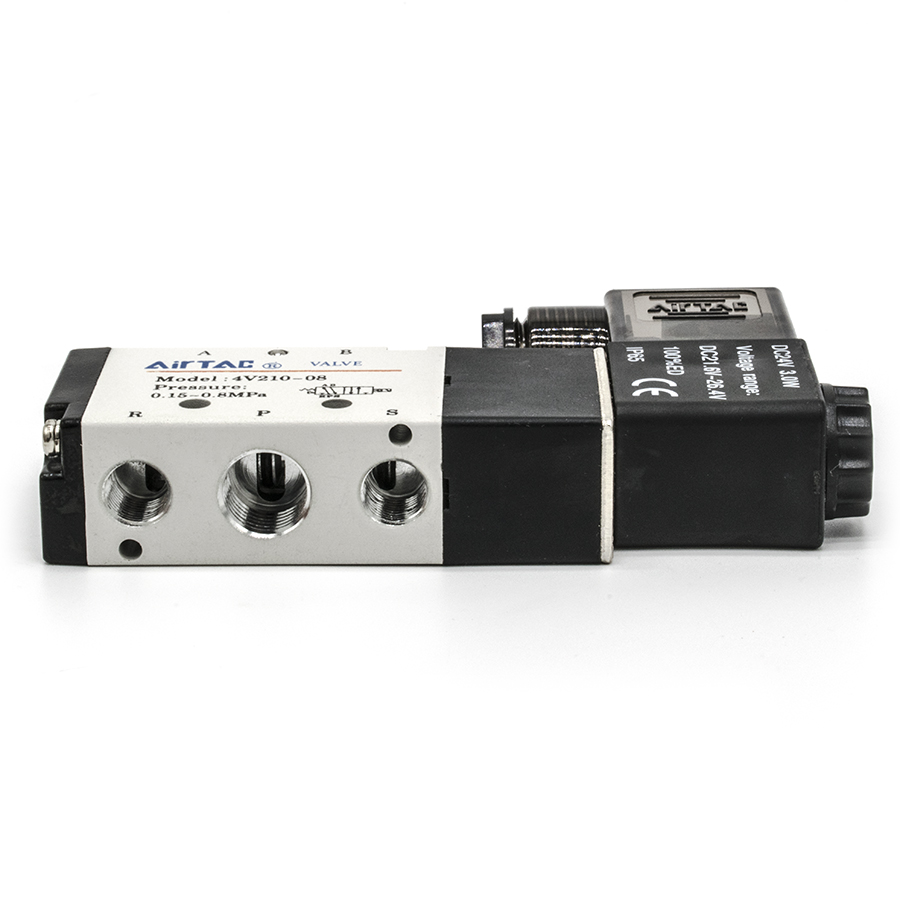

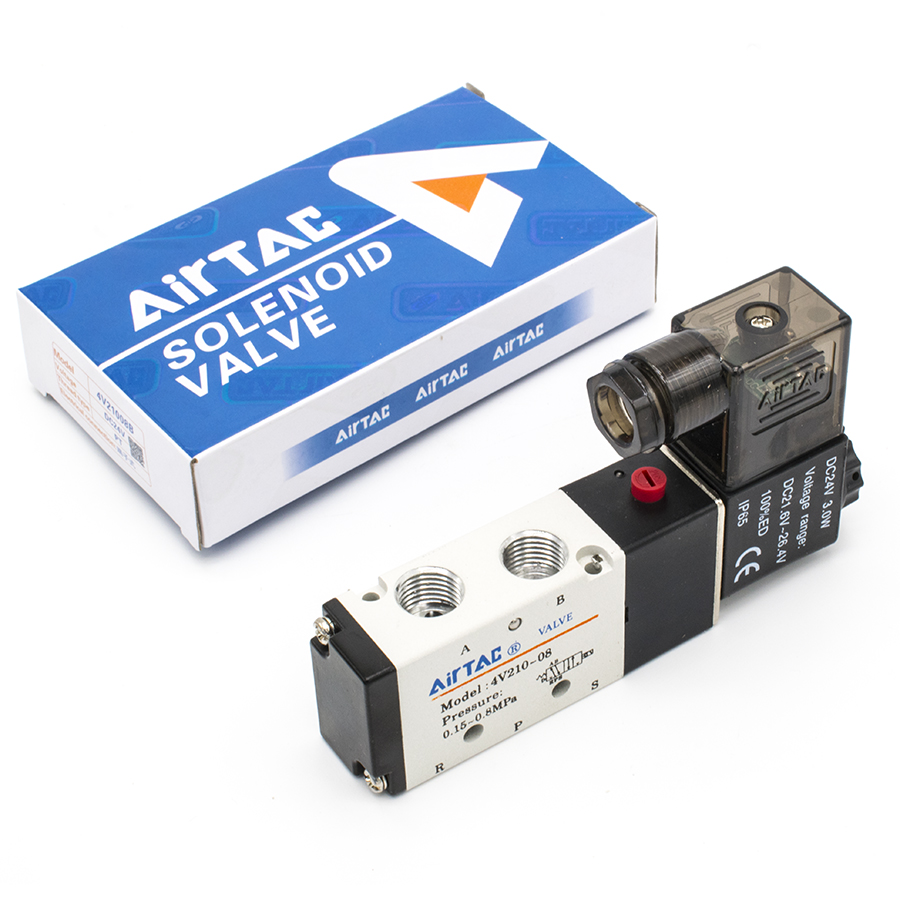

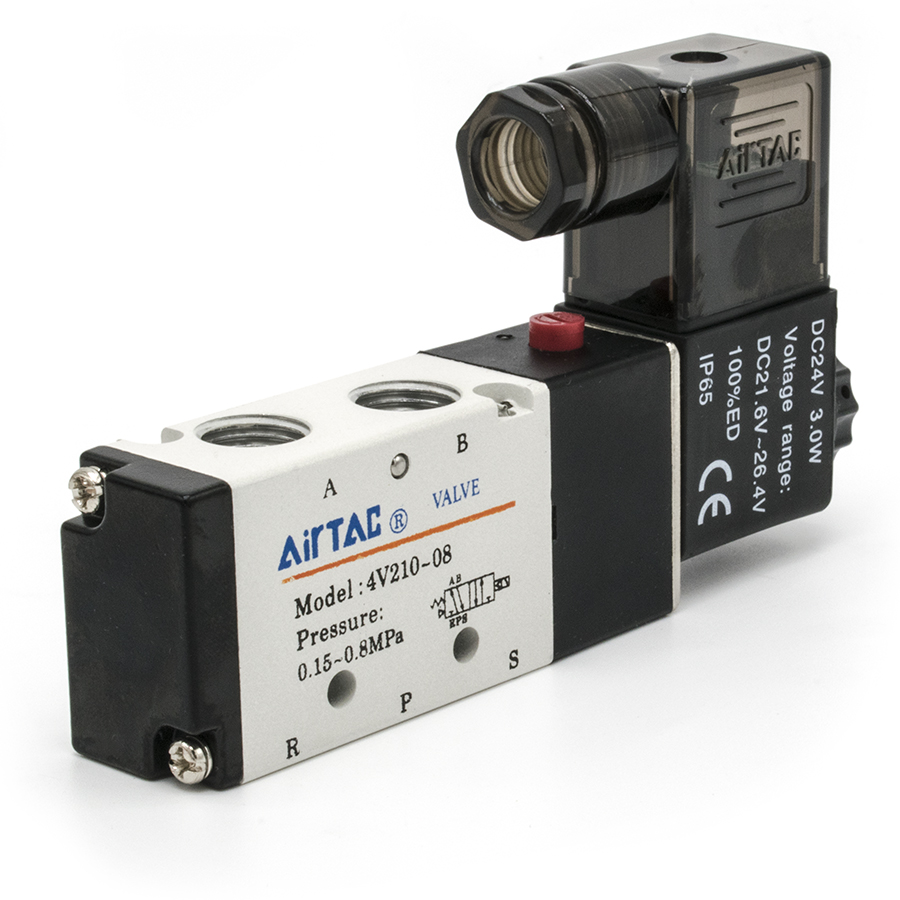

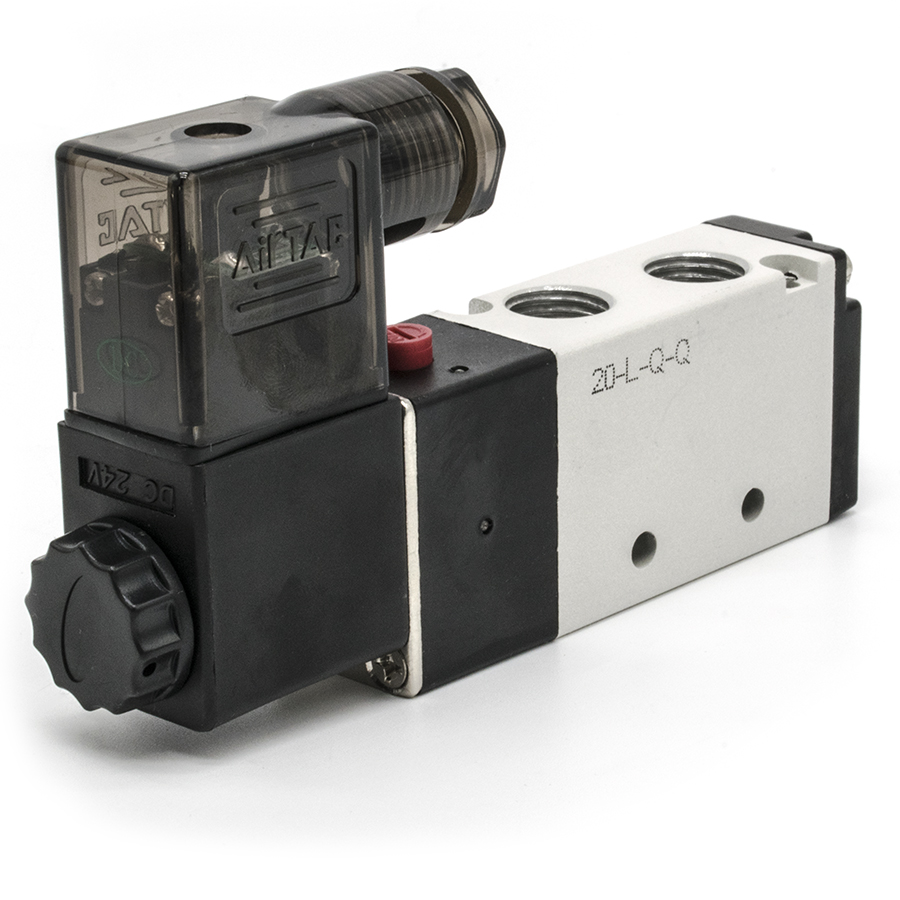

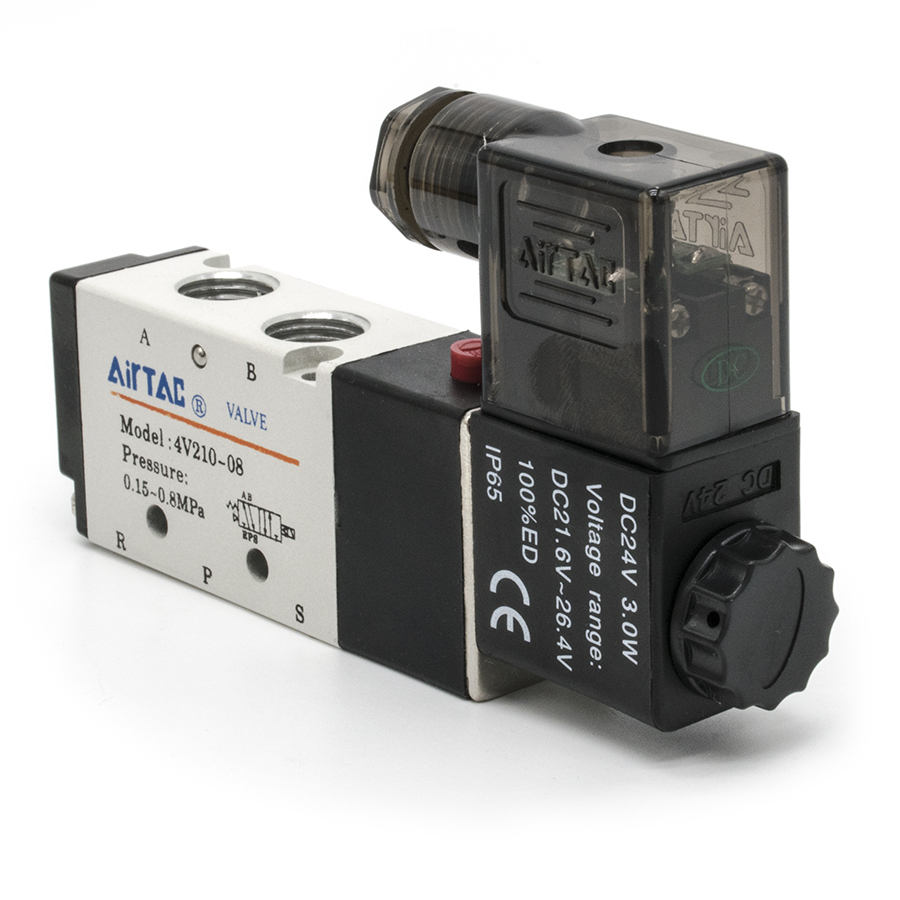

Техническое описание пневмораспределителя 4V210-08B
Пневматический распределитель серии 4V210-08B представляет собой пятилинейный двухпозиционный (5/2) электромагнитный клапан моностабильного типа с односторонним управлением. Устройство предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Конструкция золотникового типа обеспечивает высокую частоту циклов срабатывания и надежность переключения.
Технические характеристики и эксплуатационные параметры:
- Тип распределителя: 5/2 линейный/позиционный, моностабильный с пружинным возвратом.
- Рабочая среда: Сжатый воздух, фильтрованный (тонкость очистки не менее 40 мкм), согласно ГОСТ 17433-80.
- Рабочее давление: 0.15 – 0.8 МПа (1.5 – 8 бар).
- Максимально допустимое давление: 1.5 МПа (15 бар).
- Температурный диапазон: Эксплуатация при температуре окружающей среды и рабочей среды от -20 °C до +70 °C.
- Пропускная способность: Присоединительные порты G1/4", выхлопные порты G1/8".
- Электрические параметры: Напряжение питания DC 24V (постоянный ток), потребляемая мощность 3W. Допустимое отклонение напряжения ±10%.
- Класс защиты: IP65 (согласно ГОСТ 14254-2015), что обеспечивает пыленепроницаемость и защиту от водяных струй.
- Динамические характеристики: Максимальная частота срабатывания — 5 циклов в секунду; минимальное время срабатывания — 0.05 сек.
Материалы и соответствие стандартам:
Корпус изделия выполнен из высокопрочного алюминиевого сплава, устойчивого к коррозии. Технические условия производства и параметры резьбовых соединений соответствуют международным стандартам и ГОСТ 31247-2004 в части общих требований к пневмоприводам.
