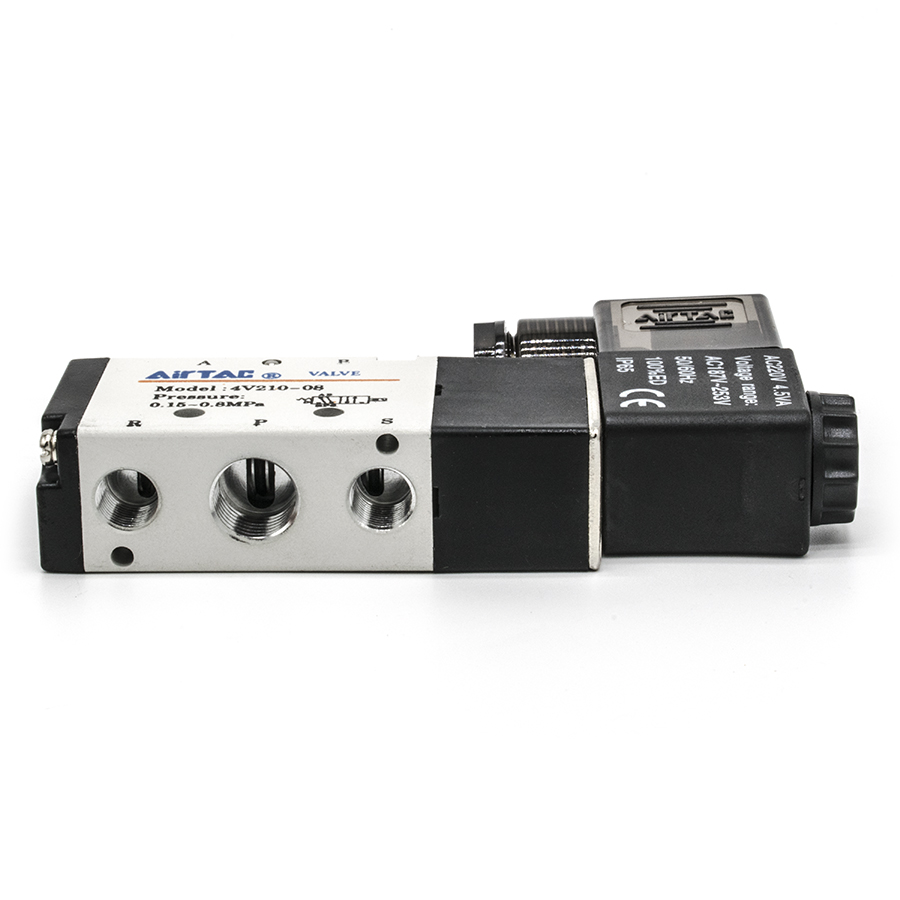

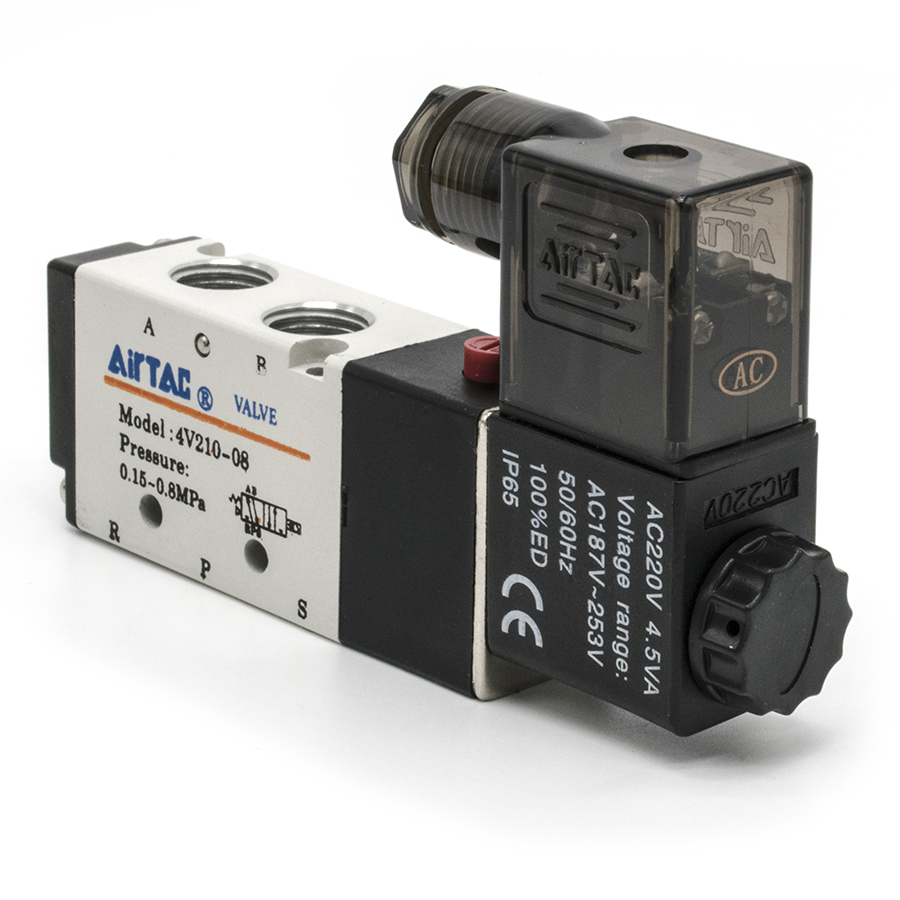

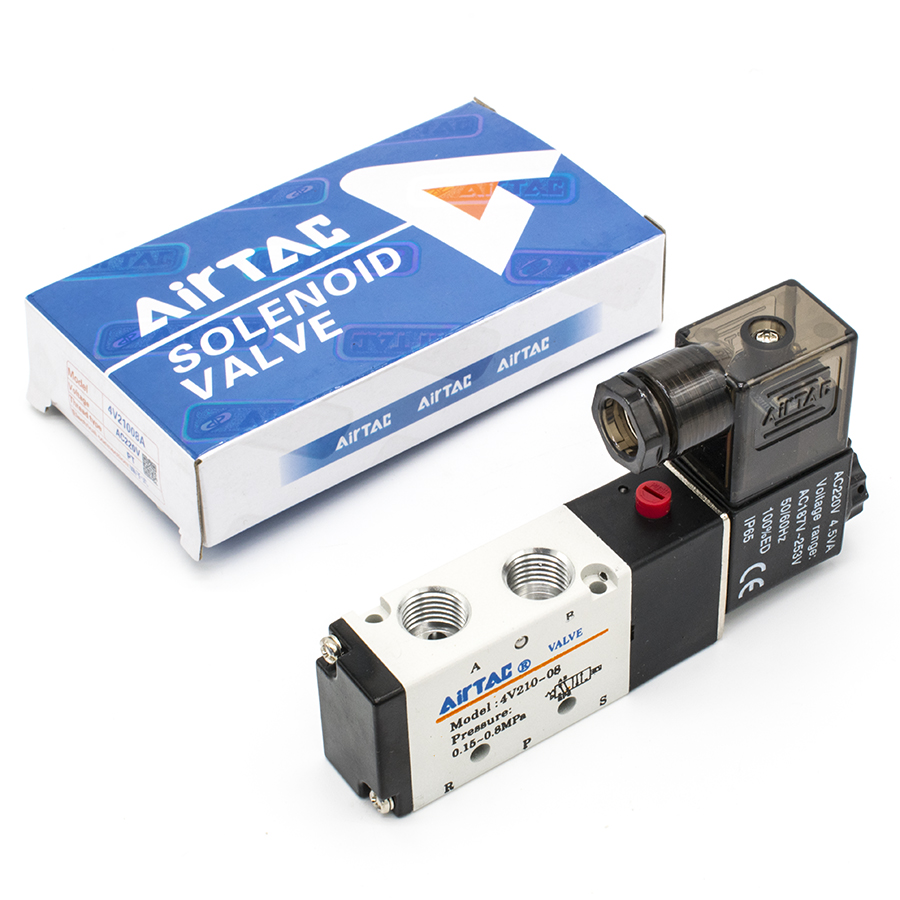

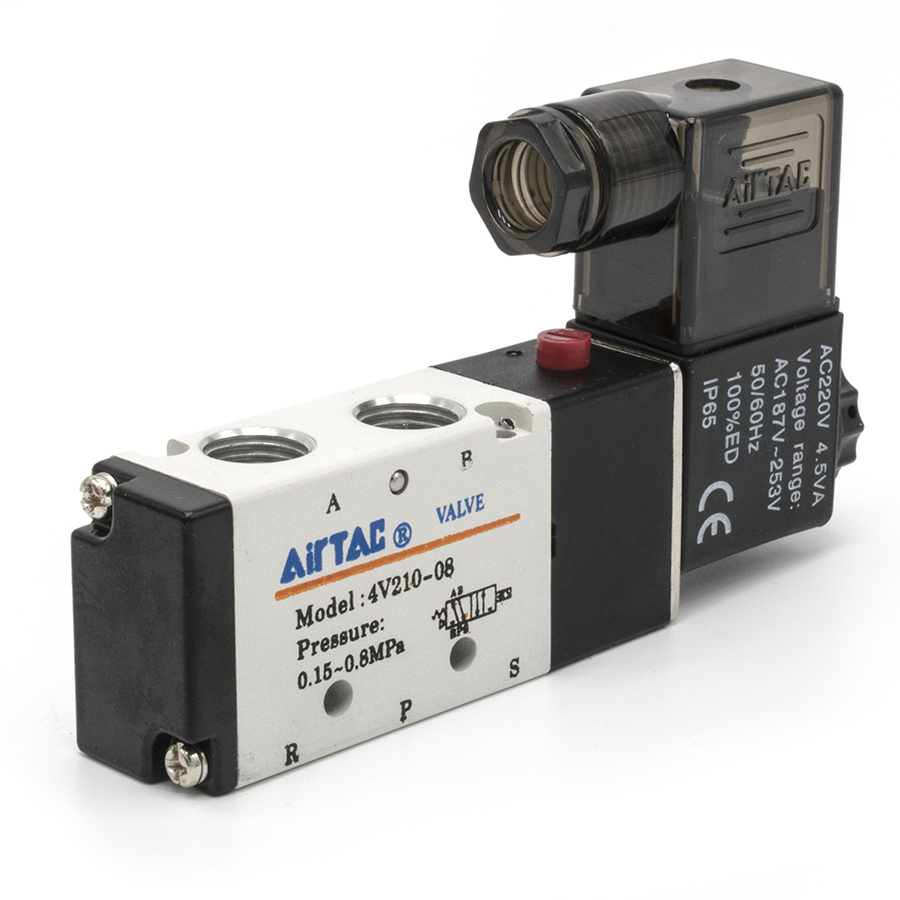

Техническое описание пневмораспределителя 4V210-08-A AC220V
Пневмораспределитель серии 4V210-08-A представляет собой пятилинейный двухпозиционный (5/2) электромагнитный клапан моностабильного типа с односторонним управлением. Устройство предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Проектирование и эксплуатация изделия осуществляются в соответствии с требованиями ГОСТ 18460-91 (Пневмоприводы. Общие технические требования).
Конструктивные особенности и принцип работы
Распределитель оснащен одной электромагнитной катушкой (соленоидом) с напряжением питания 220В переменного тока. При подаче электрического сигнала происходит перемещение золотника, обеспечивающее переключение рабочих каналов. Корпус выполнен из высокопрочного алюминиевого сплава, что гарантирует коррозионную стойкость и долговечность узла. Степень защиты оболочки соответствует классу IP65, что допускает эксплуатацию в условиях воздействия пыли и водяных струй.
Технические характеристики:
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм (согласно ГОСТ 17433-80).
- Давление: Рабочий диапазон составляет 0.15–0.8 МПа (1.5–8 бар), максимальное выдерживаемое давление — 1.5 МПа.
- Присоединительные порты: Вход/выход — G1/4", выхлопные отверстия — G1/8".
- Динамические показатели: Минимальное время срабатывания 0.05 сек, максимальная частота циклов — 5 Гц.
- Термическая устойчивость: Эксплуатация в температурном диапазоне от -20 °C до +70 °C.
Данное оборудование является надежным компонентом для автоматизации производственных процессов, обеспечивая стабильную работу исполнительных механизмов при соблюдении регламентированных условий эксплуатации.
