Техническое описание пневмораспределителя 4V210-08

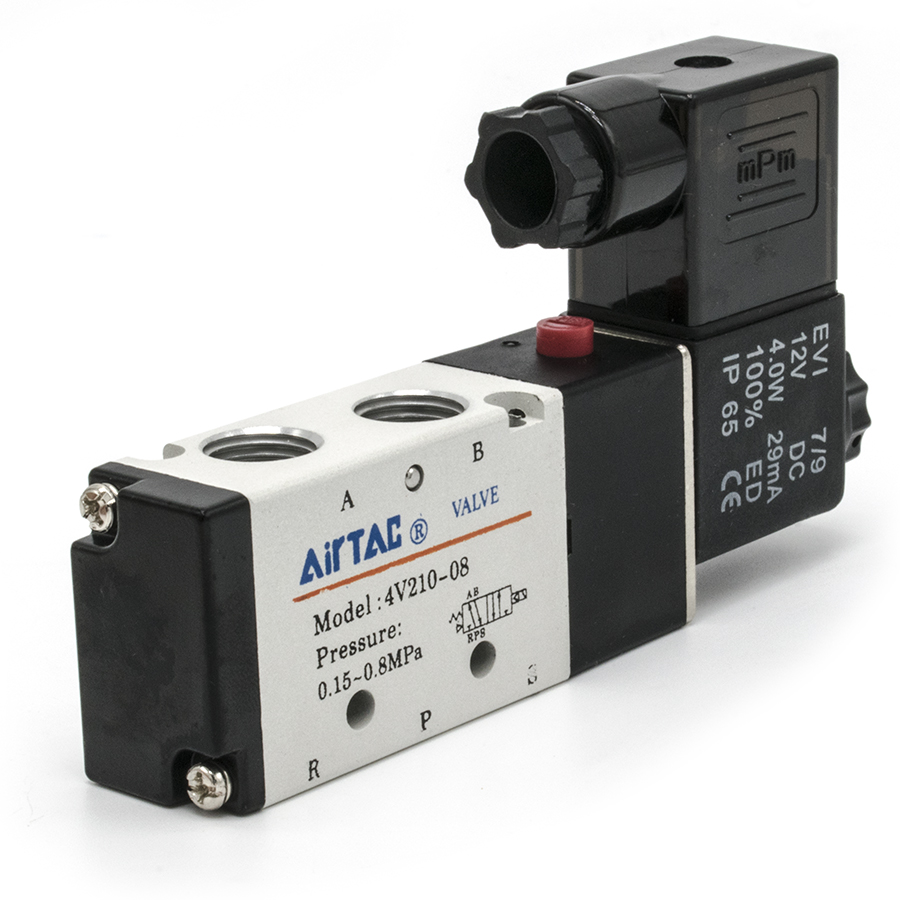

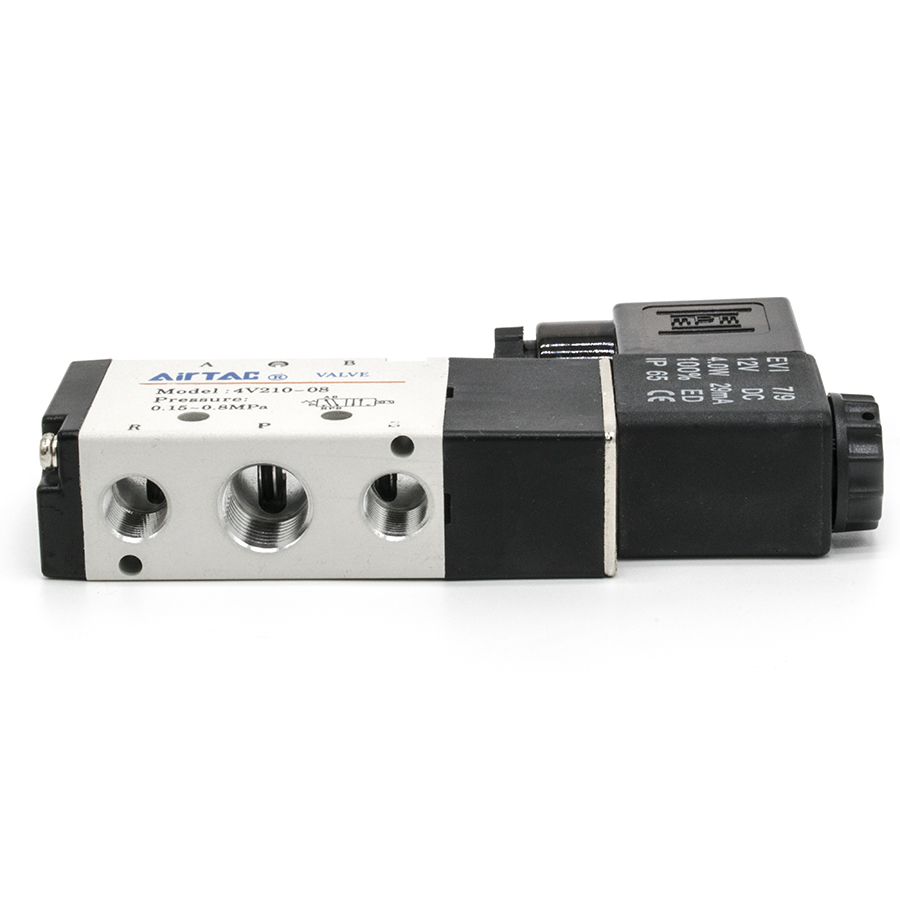

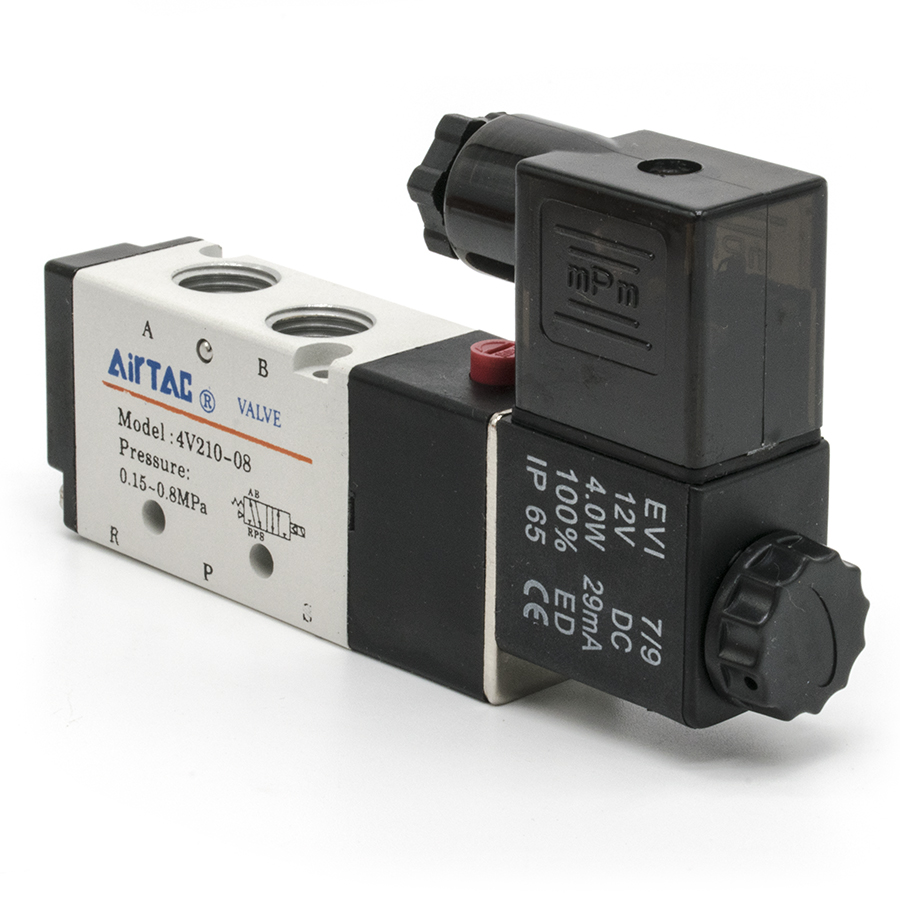

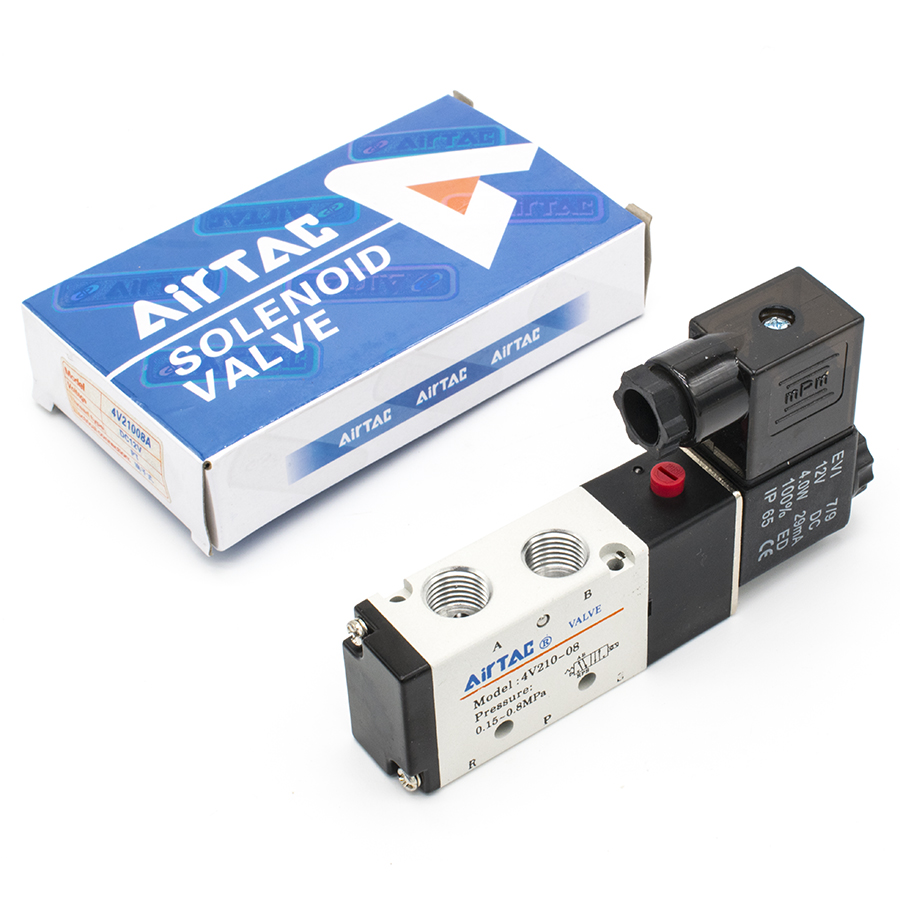

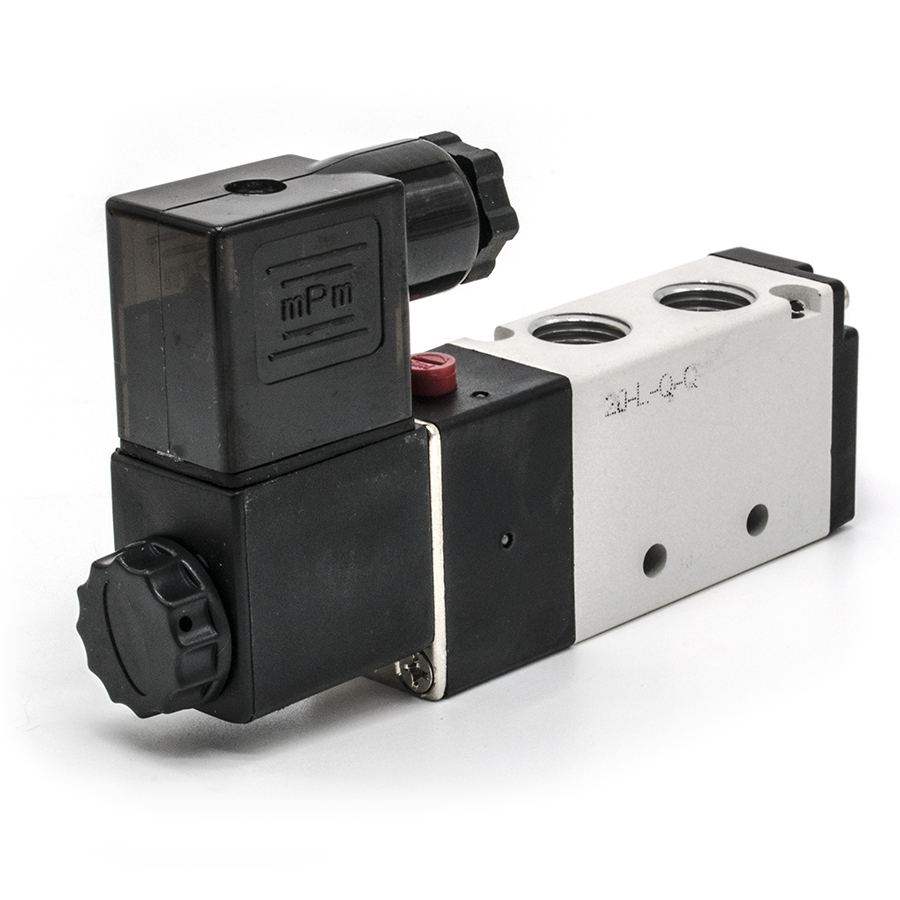

Пневмораспределитель серии 4V210-08 представляет собой устройство золотникового типа с односторонним электромагнитным управлением (моностабильное исполнение) и пружинным возвратом. Данный компонент предназначен для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения.
Конструктивные и эксплуатационные особенности:
- Схема распределения: 5/2 (пятилинейный, двухпозиционный), что обеспечивает эффективное управление цилиндрами двустороннего действия.
- Материалы: Корпус выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес.
- Управление: Электропневматическое. Пилотный клапан активирует перемещение основного золотника. Предусмотрена возможность ручного дублирования управления.
- Среда: Сжатый воздух, очищенный через фильтр с тонкостью фильтрации не менее 40 мкм.
- Стандарты: Изделие соответствует требованиям ГОСТ 31581-2012 в части общих требований безопасности к пневмоприводам и их устройствам.
Технические характеристики:
- Присоединительная резьба (вход/выход): G1/4"
- Резьба выхлопных отверстий: G1/8"
- Рабочее давление: 0.15 – 0.8 МПа (1.5 – 8 бар)
- Максимально допустимое давление: 1.5 МПа
- Диапазон рабочих температур: -20... +70 °C
- Класс защиты соленоида: IP65
- Напряжение питания: DC 12V (допуск ±10%)
- Максимальная частота срабатывания: 5 циклов/сек
