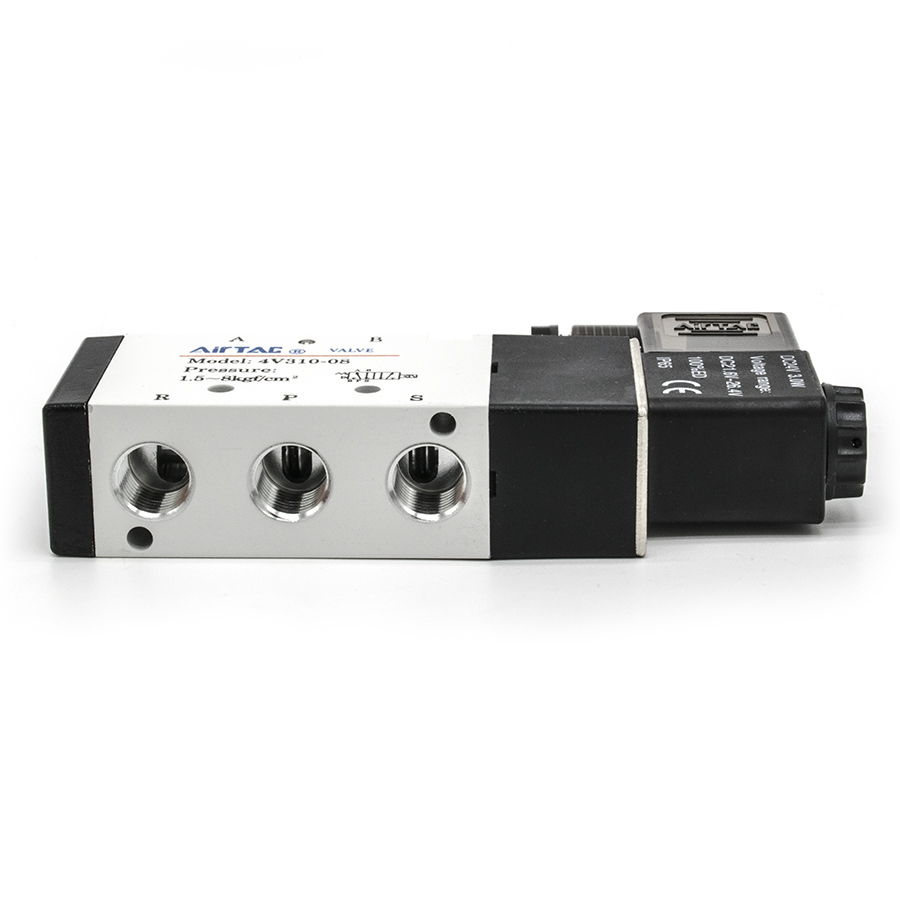

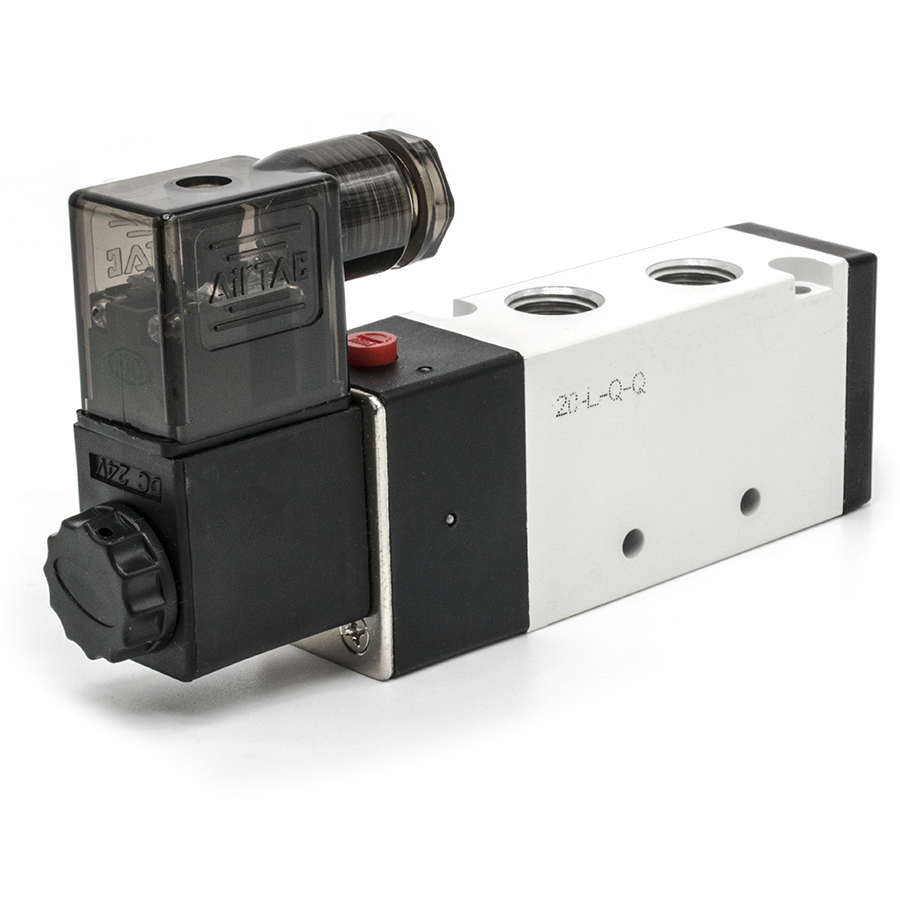

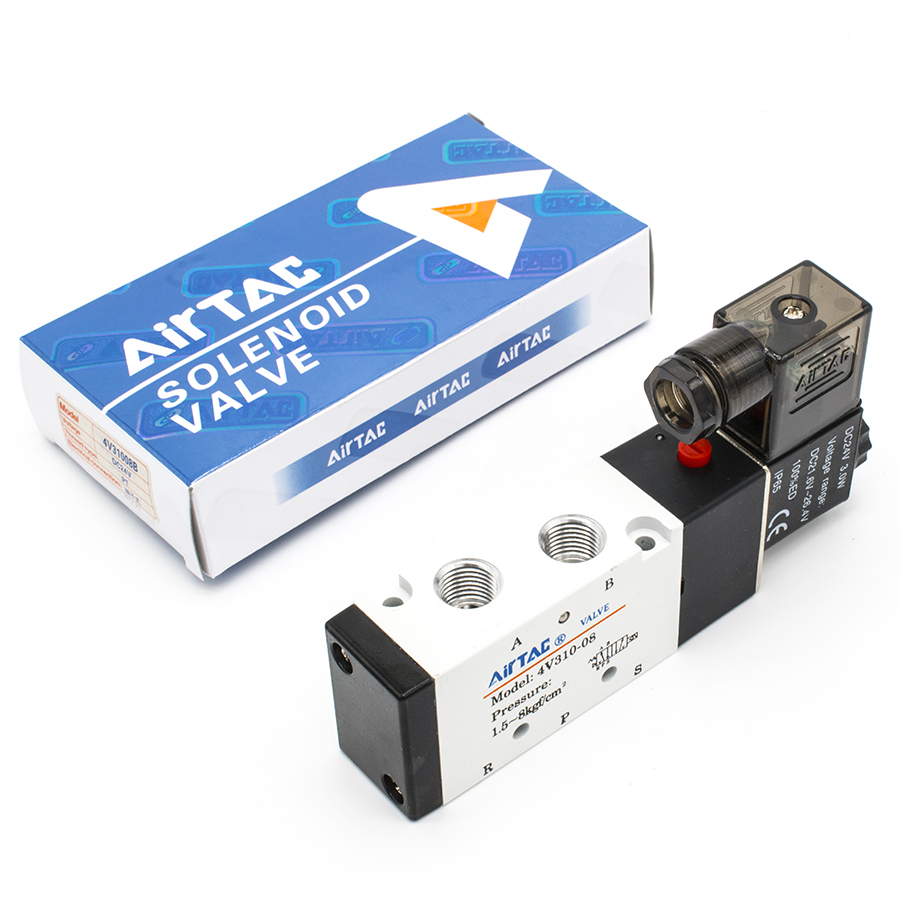

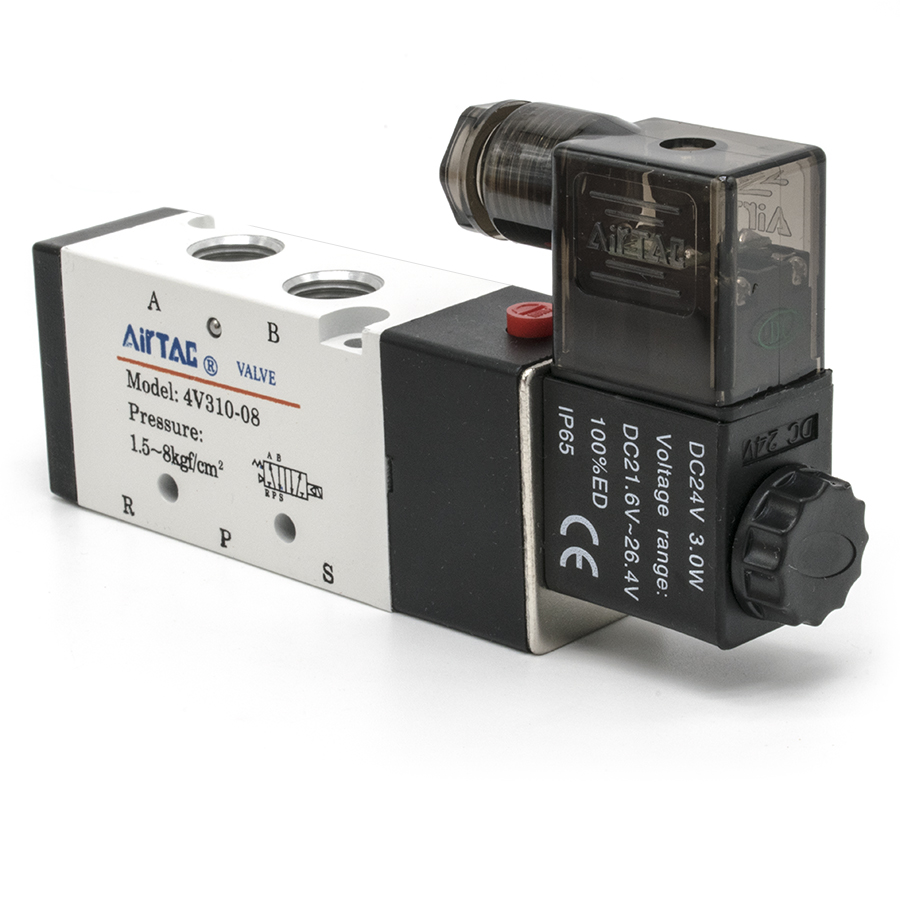

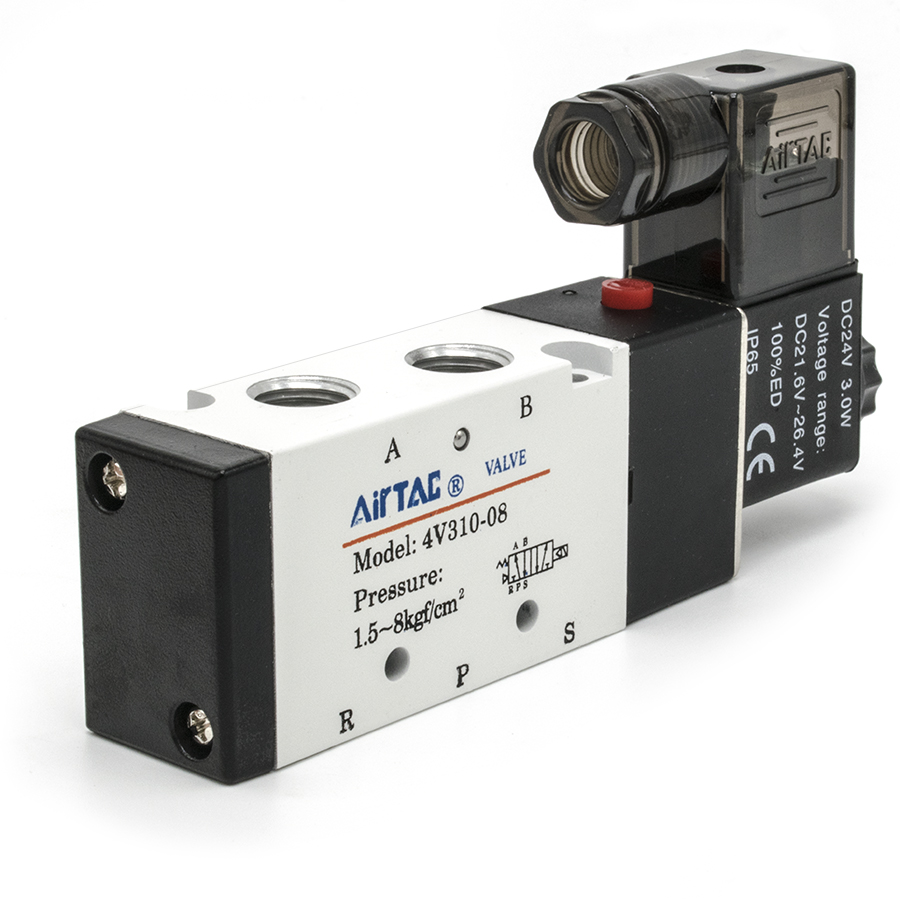

Техническое описание пневмораспределителя 4V310-08B
Пневмораспределитель серии 4V310-08B представляет собой электропневматическое устройство золотникового типа, предназначенное для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует согласно рабочей схеме 5/2 (пятилинейный двухпозиционный) и оснащено моностабильным электромагнитным управлением с пружинным возвратом золотника в исходное состояние.
Изделие соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования), что гарантирует надежность эксплуатации в регламентированных режимах. Корпус выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и эффективный теплоотвод. Герметичность затвора обеспечивается уплотнениями из NBR, устойчивыми к воздействию масляного тумана.
Основные технические параметры:
- Тип управления: Одностороннее электромагнитное с ручным дублированием.
- Рабочая среда: Сжатый воздух, очищенный до класса не ниже 40 мкм (согласно ГОСТ 17433-80).
- Давление: Рабочий диапазон 0.15–0.8 МПа; максимальное испытательное давление 1.5 МПа.
- Электрические характеристики: Напряжение питания 24В постоянного тока (DC), потребляемая мощность 3Вт, класс защиты IP65.
- Динамические показатели: Максимальная частота срабатывания до 5 Гц, минимальное время отклика 0.05 сек.
Присоединительные резьбы G1/4" соответствуют международным стандартам, обеспечивая совместимость с широким спектром фитингов и пневмолиний.
