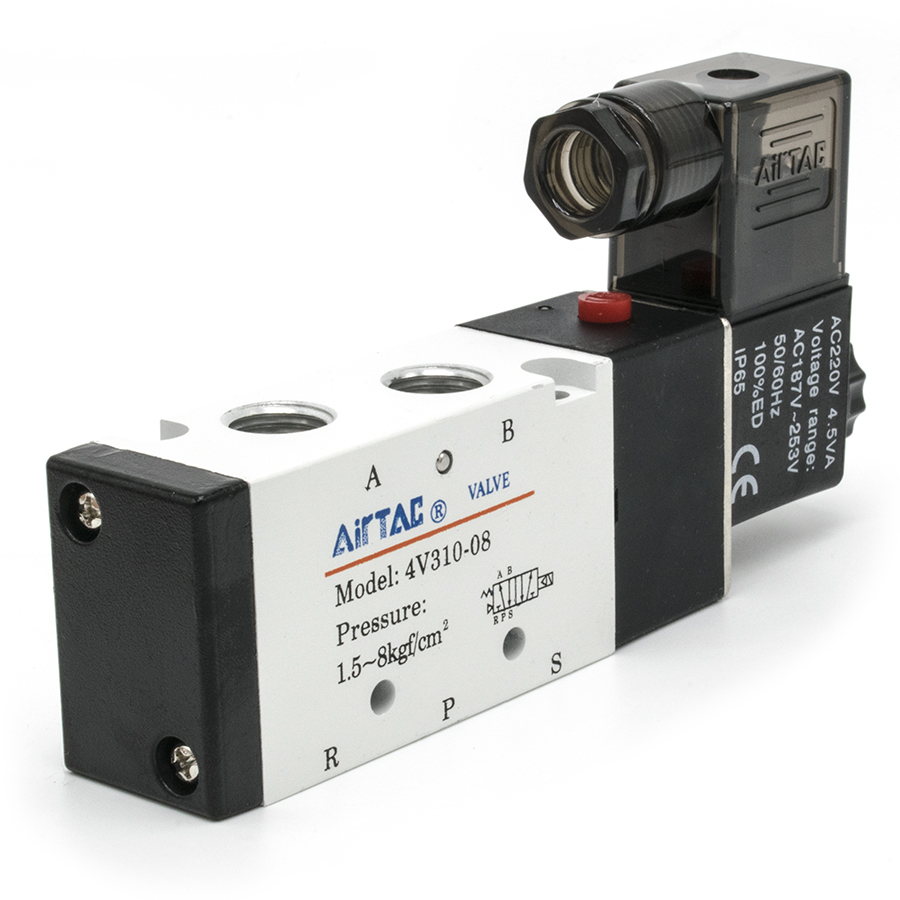

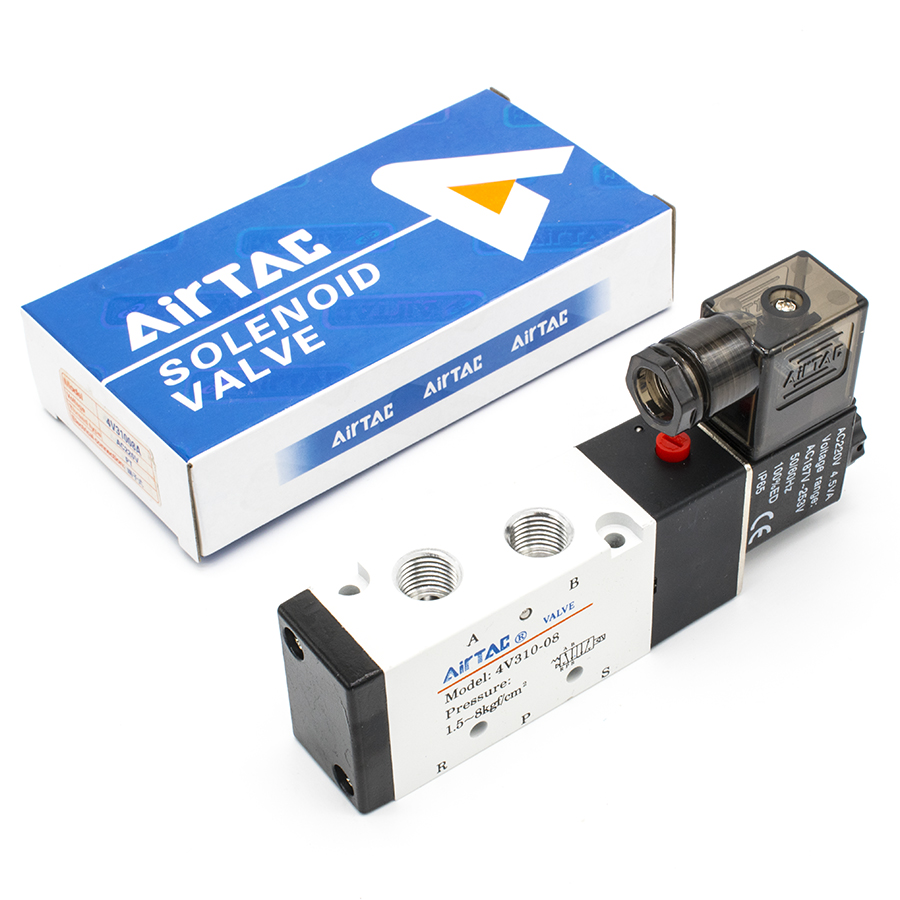

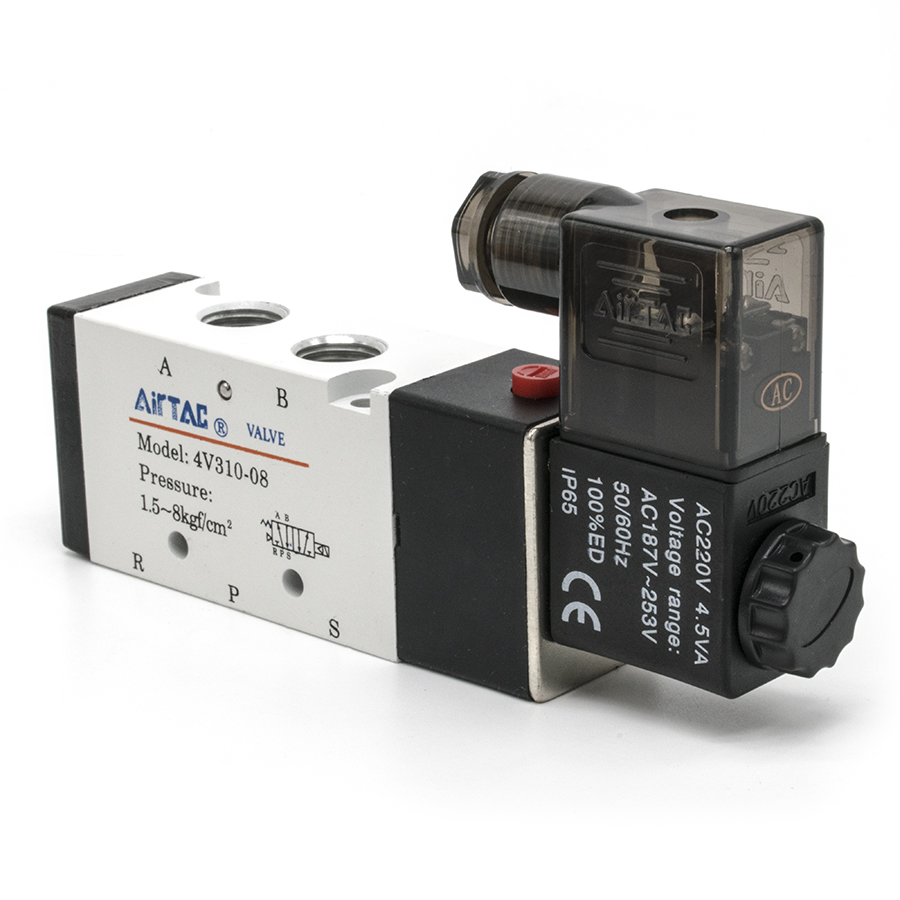

Техническое описание пневмораспределителя 4V310-08A
Пневмораспределитель серии 4V310-08A представляет собой пятилинейный двухпозиционный (5/2) электромагнитный клапан моностабильного типа с односторонним управлением. Устройство предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Изделие соответствует требованиям ГОСТ 31062-2011 в части общих технических условий для пневматических распределителей.
Конструктивные особенности и принцип работы

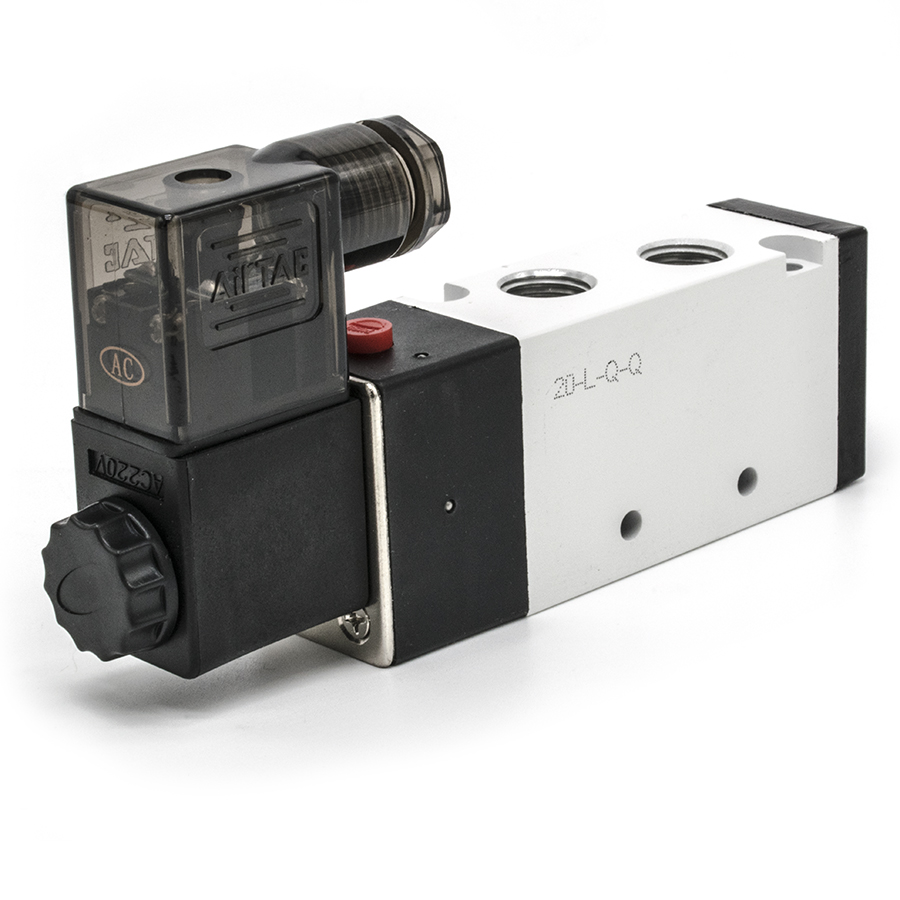

Корпус изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес. Управление осуществляется посредством одной электромагнитной катушки (соленоида) с напряжением питания 220В переменного тока. При подаче электрического сигнала происходит перемещение золотника, перенаправляющего поток воздуха; при снятии сигнала золотник возвращается в исходное состояние под воздействием пружины.
Технические характеристики:
- Рабочая среда: Сжатый воздух, очищенный до степени фильтрации не менее 40 мкм.
- Рабочее давление: 0.15 – 0.8 МПа (максимально допустимое кратковременное давление до 1.5 МПа).

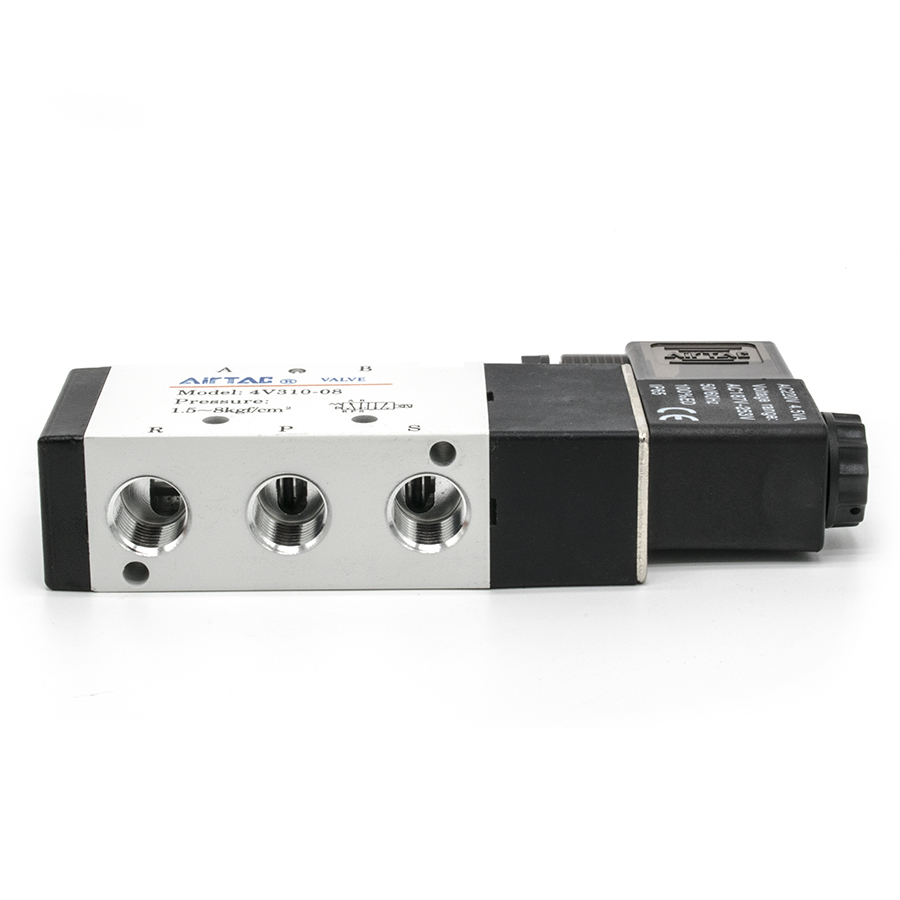

- Присоединительная резьба: G1/4" для входных и рабочих портов.
- Температурный диапазон: Эксплуатация при температуре окружающей среды и рабочей среды от -20 °C до +70 °C.
- Электрические параметры: Потребляемая мощность 4.5VA, класс защиты оболочки IP65, допустимое отклонение напряжения ±10%.
- Динамические показатели: Максимальная частота срабатывания составляет 5 циклов в секунду при минимальном времени отклика 0.05 сек.
Соблюдение норм ГОСТ 31062-2011 гарантирует надежность функционирования распределителя в составе автоматизированных линий и пневмоприводов при соблюдении условий эксплуатации.
