Техническое описание пневмораспределителя 4V320-08

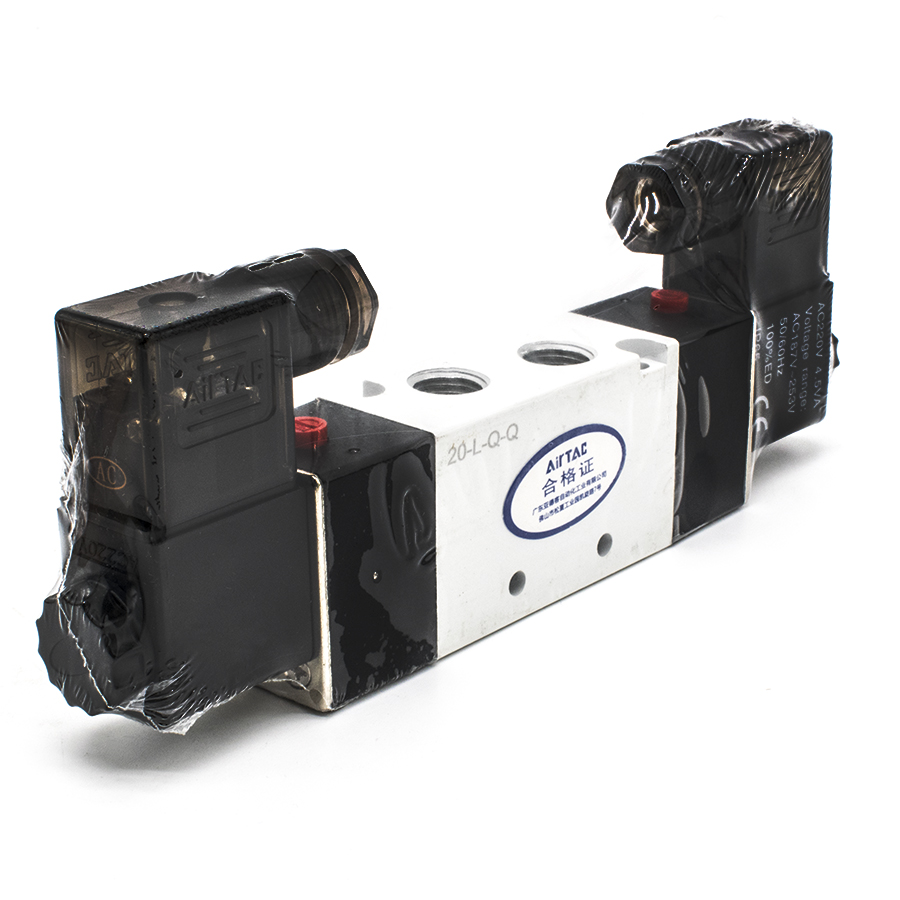

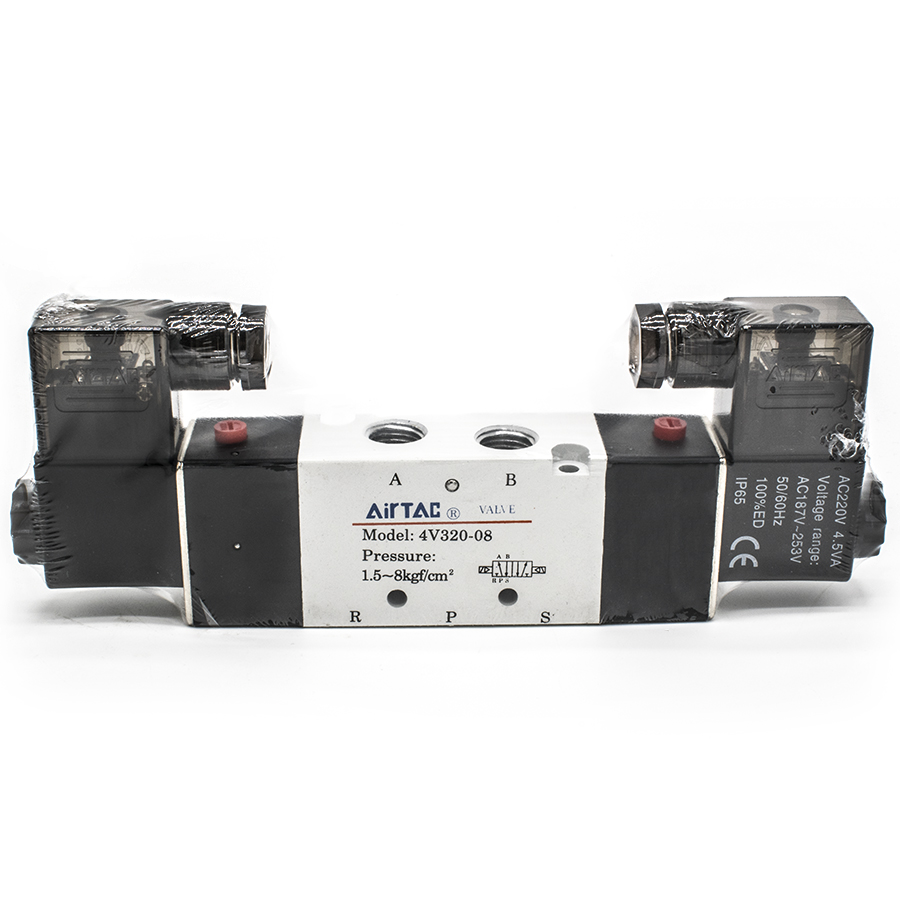

Пневмораспределитель серии 4V320-08 производства AIRTAC представляет собой пятилинейный двухпозиционный (5/2) электромагнитный клапан с бистабильным управлением. Устройство оснащено двумя катушками, что обеспечивает фиксацию рабочего положения золотника при кратковременной подаче управляющего импульса. Конструкция выполнена по схеме с пилотным управлением, где рабочая среда (сжатый воздух) используется для перемещения основного золотника.
Конструктивные и эксплуатационные особенности:
- Корпус: Изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес.
- Система управления: Двустороннее электромагнитное управление с напряжением питания AC 220V. Допустимое отклонение напряжения составляет ±10%.

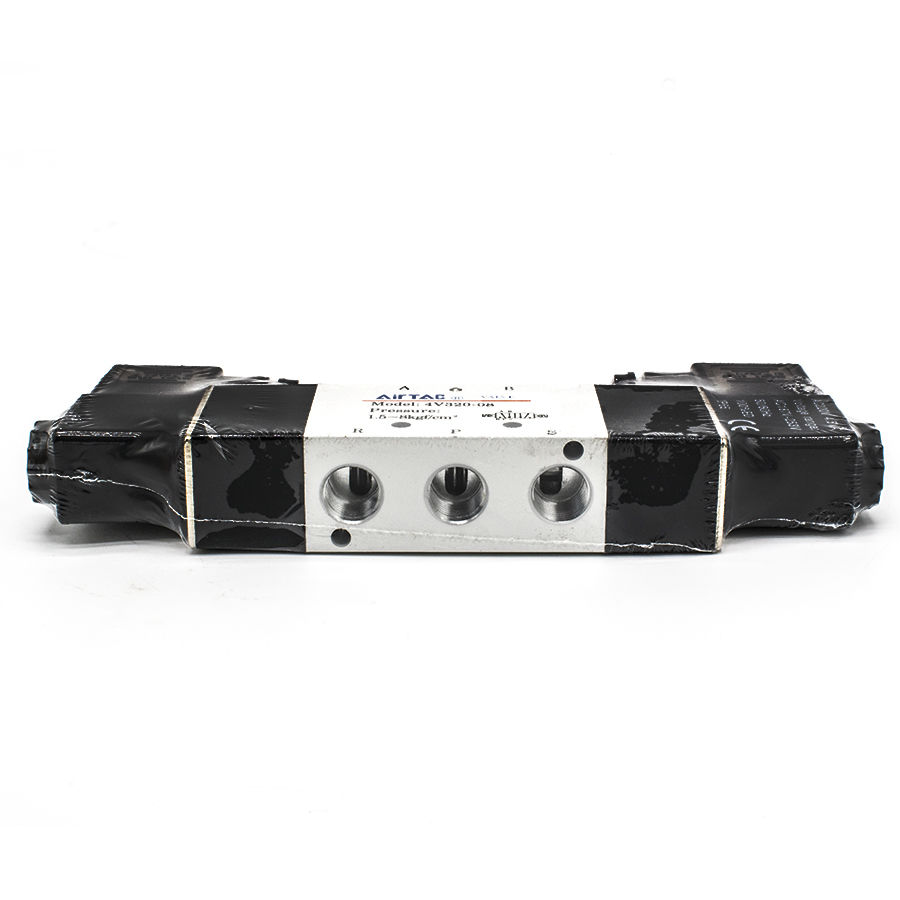

- Пневматические порты: Присоединительные резьбы G1/4" для линии питания и рабочих портов, что соответствует стандартам промышленной пневматики.
- Защита: Соответствие классу IP65 гарантирует пыленепроницаемость и защиту от водяных струй, позволяя эксплуатировать устройство в сложных производственных условиях.
Технические характеристики и нормативы:
Изделие спроектировано и изготовлено с учетом требований ГОСТ 31065-2012 (Пневмоприводы. Распределители. Общие технические условия). Пневмораспределитель рассчитан на работу со сжатым воздухом, прошедшим очистку не менее 40 мкм. Диапазон рабочего давления составляет 1.5–8 Бар при температуре окружающей и рабочей среды от -20 °C до +70 °C. Максимальная частота срабатывания достигает 4 циклов в секунду с минимальным временем отклика 0.05 сек.
