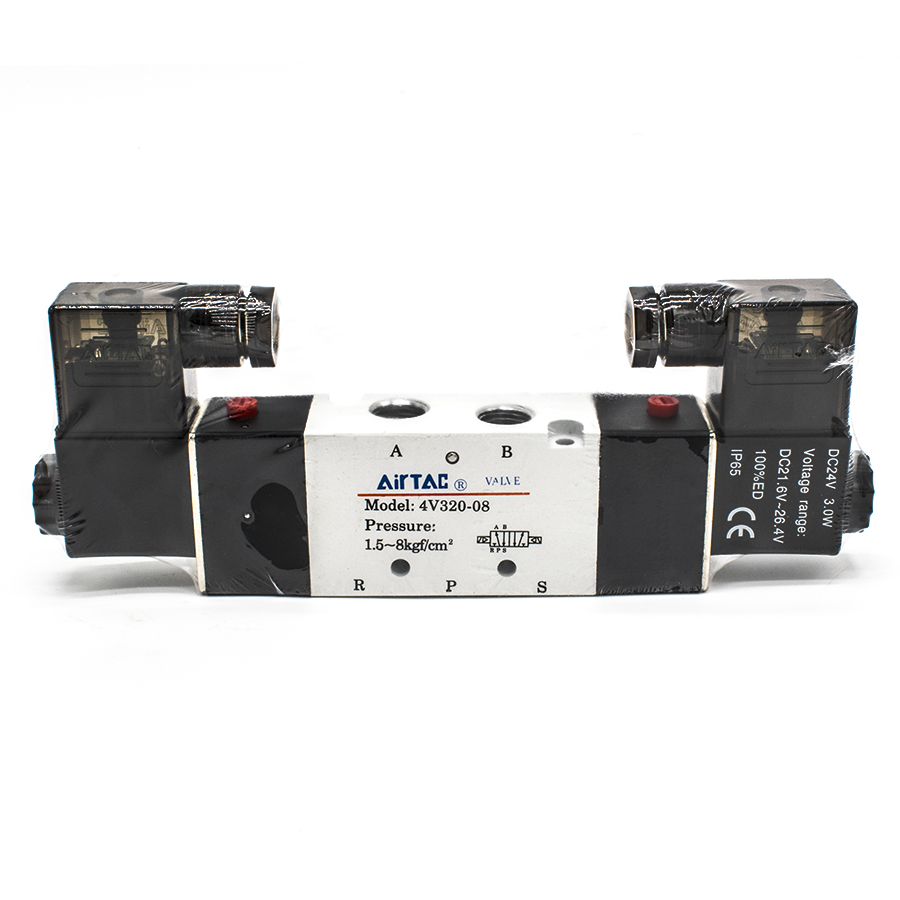

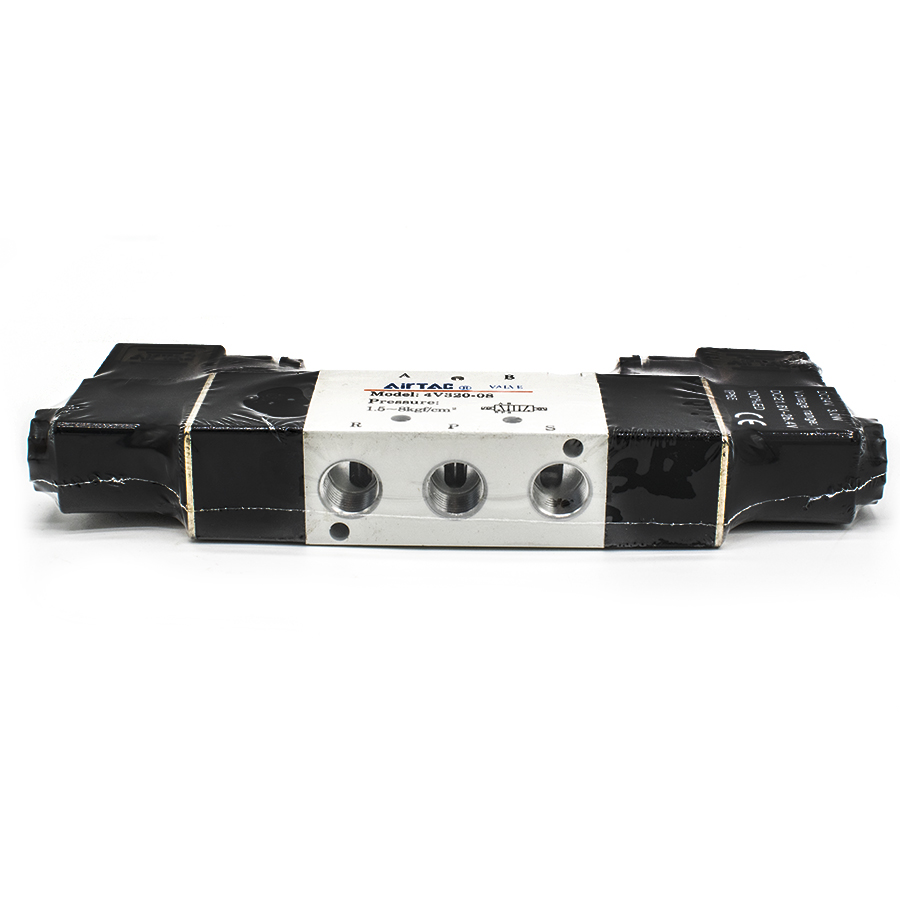

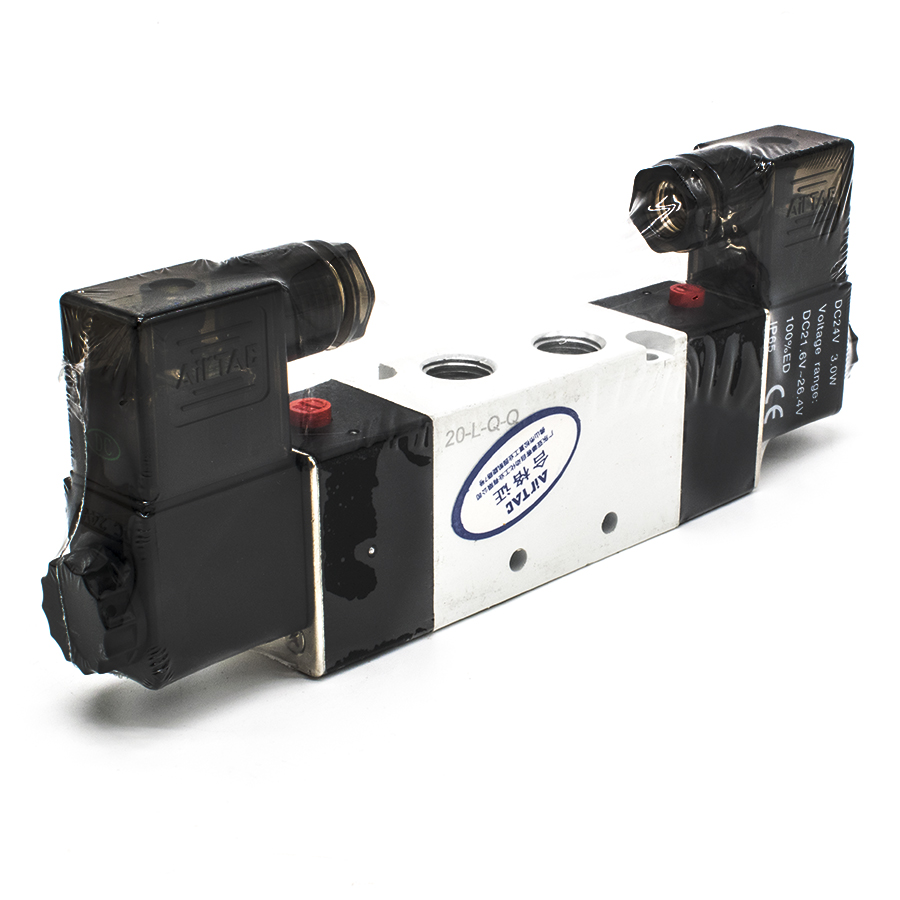

Техническое описание пневмораспределителя 4V320-08
Пневмораспределитель серии 4V320-08 представляет собой пятилинейный двухпозиционный (5/2) электромагнитный клапан бистабильного типа с двухсторонним пилотным управлением. Данное устройство предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Проектирование и эксплуатация изделия осуществляются в соответствии с требованиями ГОСТ 18460-91 (Пневмоприводы. Общие технические требования).
Конструктивные и эксплуатационные особенности:
- Тип распределителя: Золотникового типа с эластичными уплотнениями, обеспечивающими герметичность по классу А.
- Схема функционирования: 5/2 (пятилинейный, двухпозиционный), бистабильный (с фиксацией положения при кратковременной подаче импульса на одну из двух катушек).
- Материалы: Корпус выполнен из высокопрочного алюминиевого сплава с антикоррозийным покрытием; внутренние детали изготовлены из нержавеющей стали и износостойких полимеров.
- Управление: Двухстороннее электромагнитное (2 катушки) с напряжением питания 24V DC. Допускается отклонение напряжения в пределах ±10%.
- Среда эксплуатации: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм согласно ГОСТ 17433-80.
Технические параметры:
- Рабочее давление: 0.15 – 0.8 МПа (1.5 – 8 бар).
- Присоединительная резьба (вход/выход/выхлоп): G1/4".
- Максимальная частота срабатывания: 4 цикла в секунду (4 Гц).
- Степень защиты оболочки: IP65 по ГОСТ 14254-2015.
- Температурный диапазон: от -20 °C до +70 °C.
