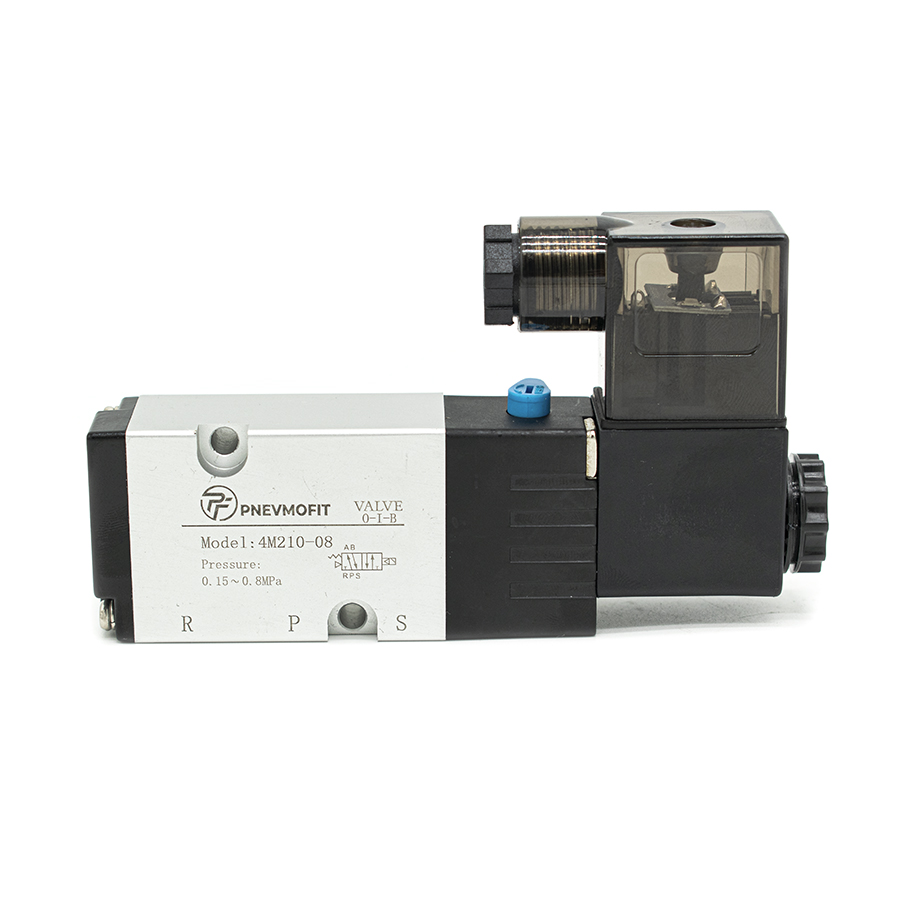

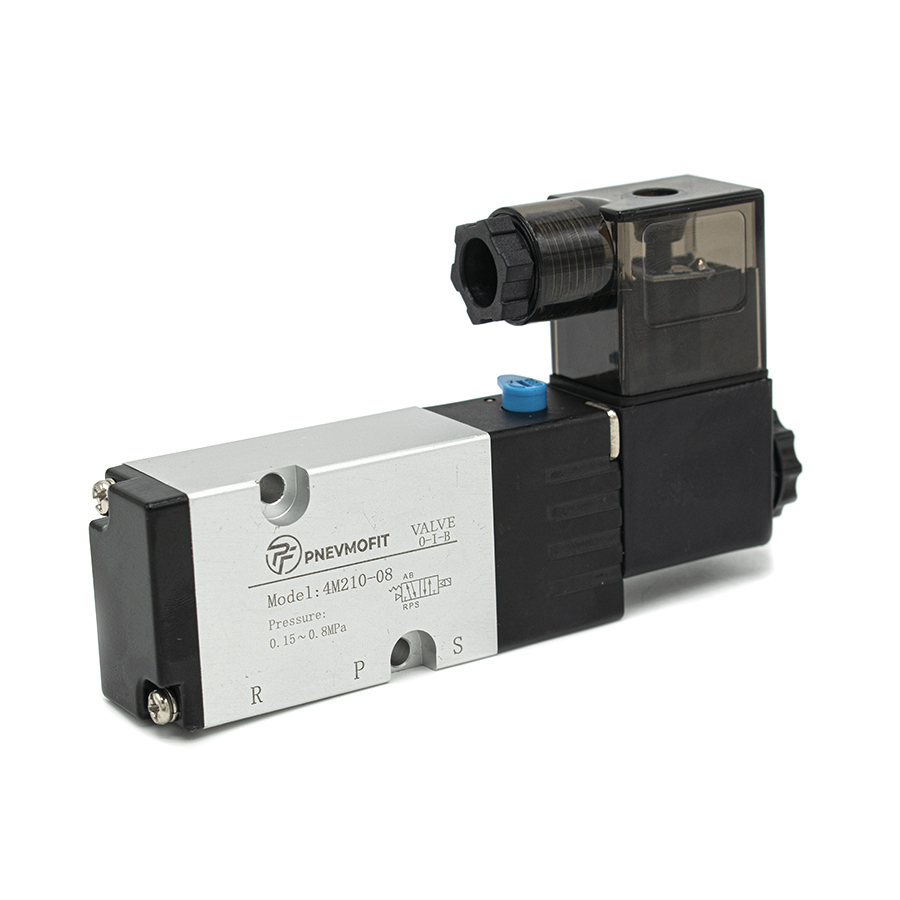

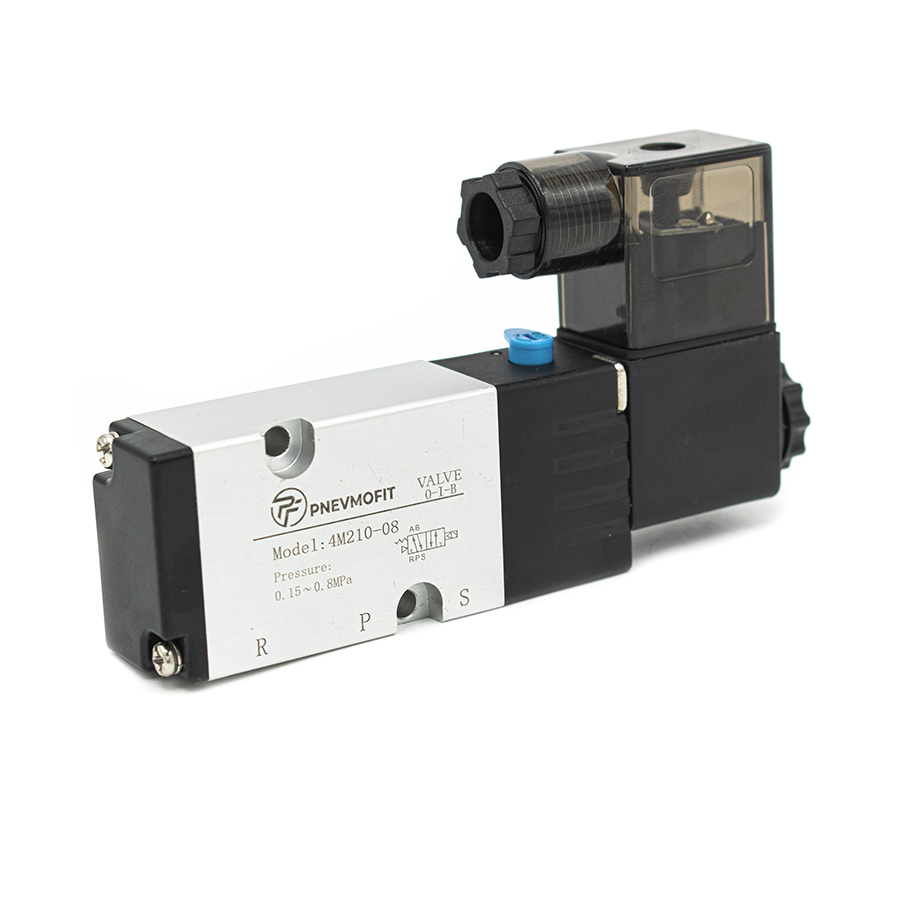

Техническое описание пневмораспределителя 4M210-08 AC220V
Пневматический распределитель серии 4M210-08 с односторонним электромагнитным управлением предназначен для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство выполнено по схеме 5/2 (пятилинейный, двухпозиционный) и соответствует требованиям ГОСТ 31066-2002 в части общих технических условий для пневматических распределителей.
Конструктивные и эксплуатационные особенности:
- Корпус: Изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес.
- Тип управления: Электропневматическое (пилотное) с возвратом в исходное положение посредством механической пружины (моностабильное исполнение).
- Монтажный интерфейс: Соответствует стандарту NAMUR (межосевое расстояние 19.2 мм), что позволяет осуществлять прямой монтаж на пневмоприводы арматуры.
- Электрическая часть: Соленоид рассчитан на переменный ток напряжением 220В с потребляемой мощностью 4.5VA. Степень защиты оболочки соответствует IP65.
Технические характеристики:
- Рабочая среда: Подготовленный сжатый воздух с тонкостью фильтрации не менее 40 мкм.
- Диапазон рабочего давления: 0.15 – 0.8 МПа (максимально допустимое кратковременное давление до 1.2 МПа).
- Температурный режим: Эксплуатация в диапазоне от -20 до +70°С.
- Динамические показатели: Максимальная частота срабатывания составляет 5 циклов в секунду при минимальном времени отклика 0.05 сек.

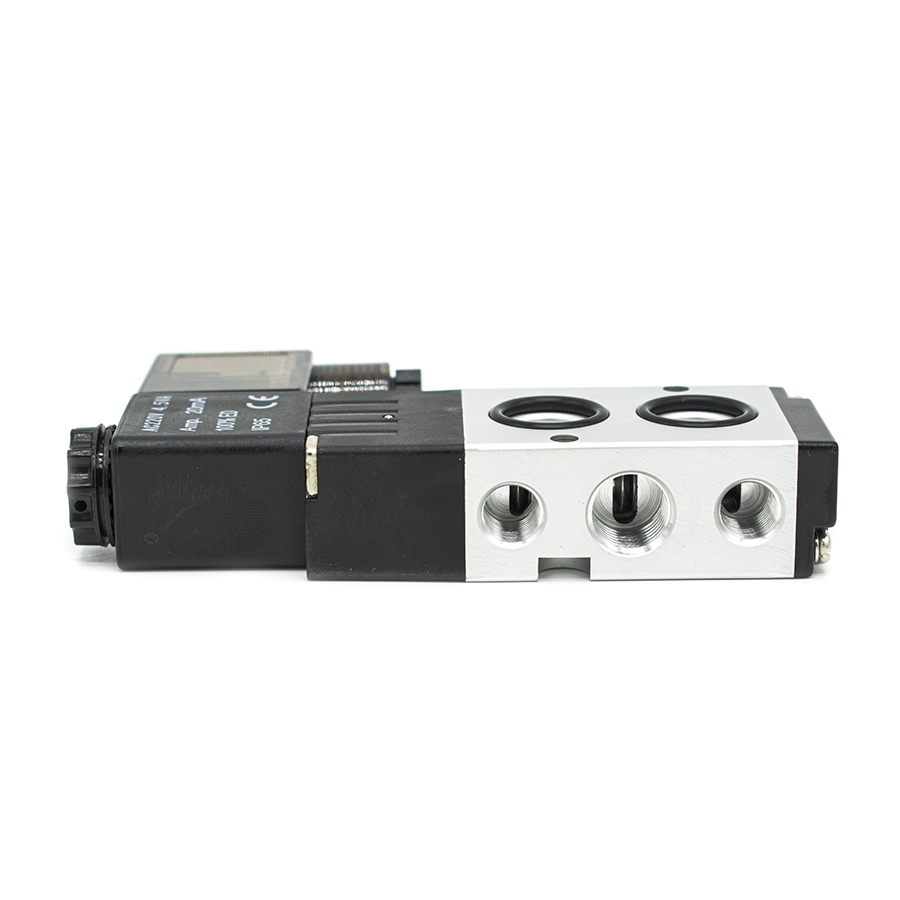

- Присоединительные порты: Вход/выход — G1/4", выхлопные отверстия — G1/8".
