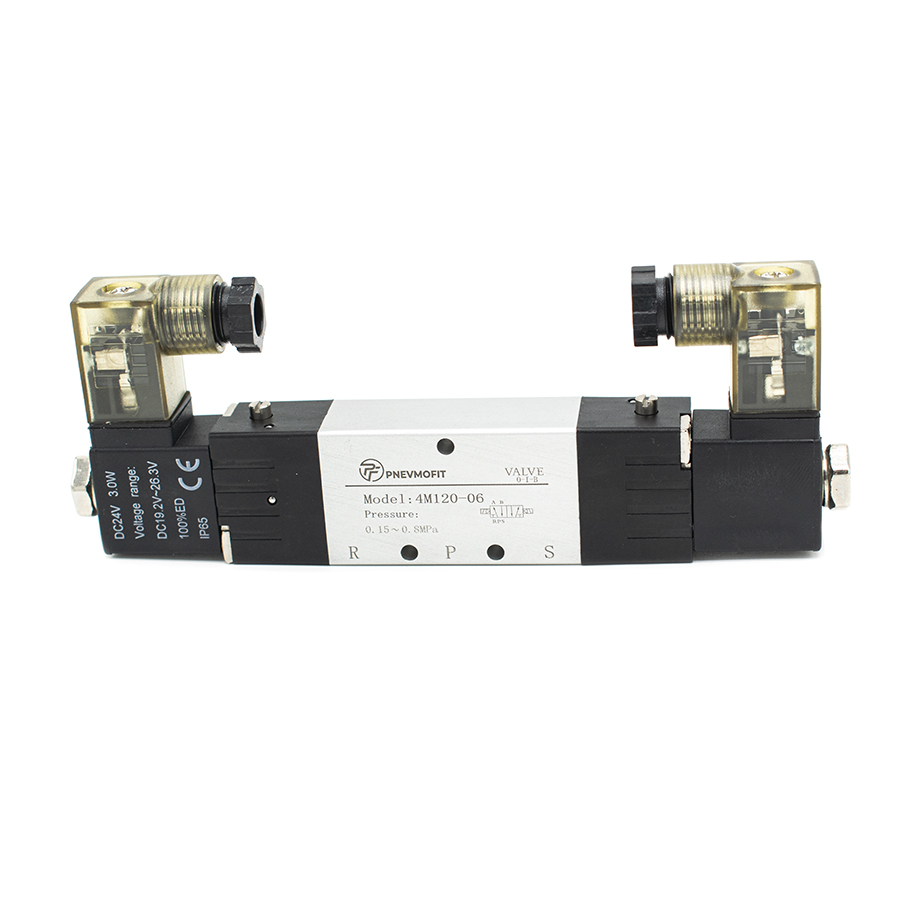

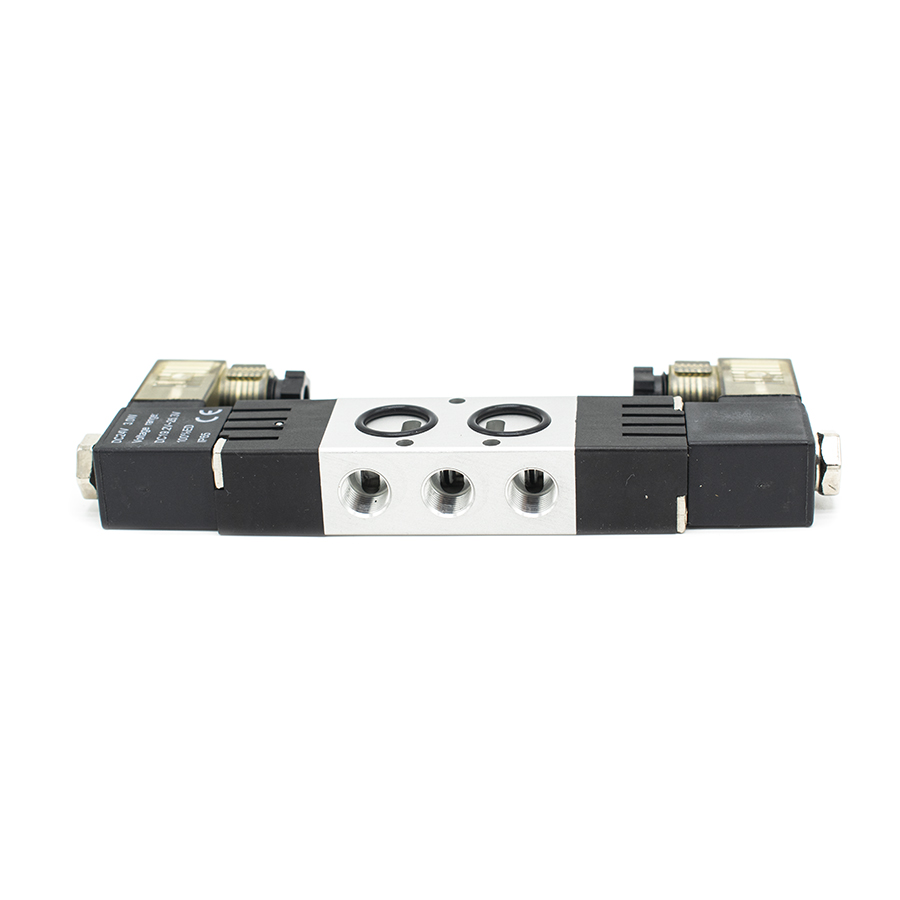

Техническое описание пневмораспределителя 4M120-06 DC24V
Пневматический распределитель серии 4M представляет собой устройство с электропневматическим управлением, предназначенное для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Данная модель выполнена по бистабильной схеме 5/2 (пятилинейный двухпозиционный) и оснащена двумя электромагнитными катушками для двухстороннего управления.
Конструкция устройства соответствует стандартам ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) и ГОСТ 31311-2005. Присоединительная поверхность выполнена согласно стандарту NAMUR, что обеспечивает возможность прямого монтажа на пневмоприводы арматуры.
Основные технические параметры:
- Тип управления: Двухстороннее электромагнитное (бистабильное).
- Рабочая среда: Сжатый воздух, очищенный до класса не ниже 10 по ГОСТ 17433-80 (тонкость фильтрации 40 мкм).
- Давление: Номинальное рабочее давление находится в диапазоне 0.15–0.8 МПа (максимально допустимое кратковременное давление — 1.2 МПа).
- Электрические характеристики: Напряжение питания DC 24V с допустимым отклонением ±10%. Потребляемая мощность составляет 3W. Класс защиты электромагнитной катушки — IP65.
- Материалы: Корпус изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и долговечность узла.
- Динамические показатели: Максимальная частота срабатывания составляет 5 циклов в секунду при минимальном времени отклика 0.05 сек.
Устройство сохраняет работоспособность в широком температурном диапазоне от -20 °C до +70 °C, что позволяет использовать его в различных климатических условиях при соблюдении требований к подготовке воздуха.
