Техническое описание пневмораспределителя 4M210-06 DC24V

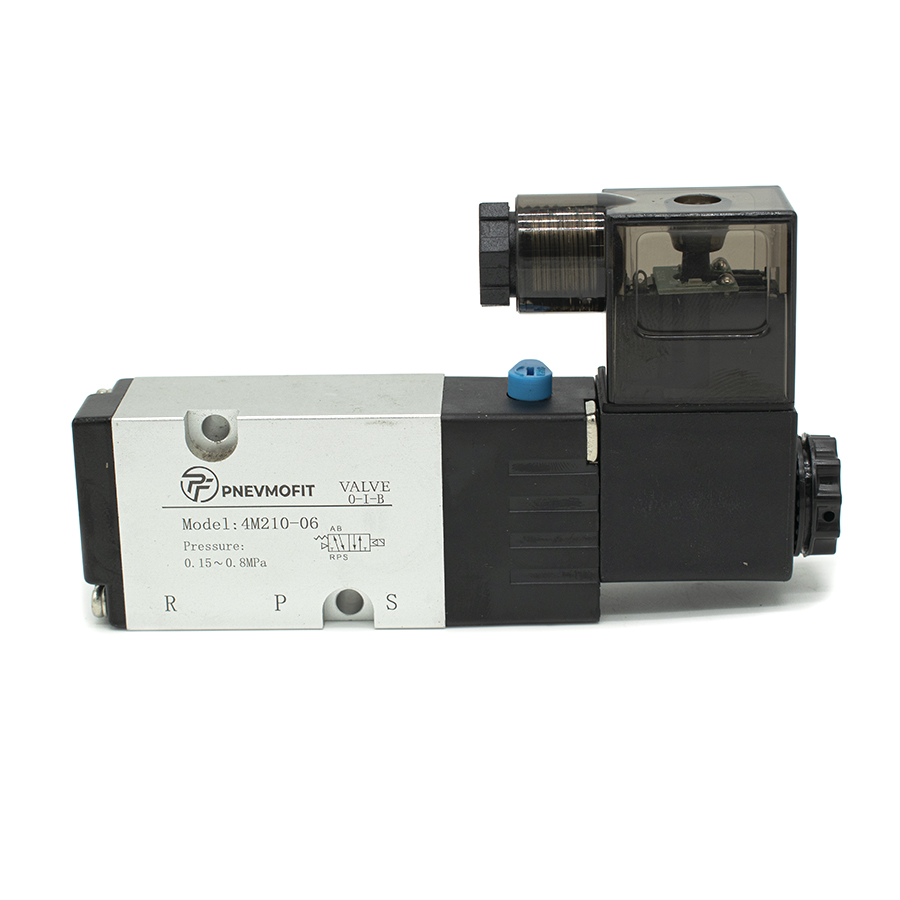

Пневмораспределитель серии 4M210-06 с электропневматическим управлением предназначен для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство выполнено по схеме 5/2 (пятилинейный, двухпозиционный) и является моностабильным с пружинным возвратом в исходное состояние.
Конструкция распределителя соответствует требованиям ГОСТ 31581-2012 в части обеспечения надежности пневматических приводов и ГОСТ 12.2.101-84 по безопасности пневматических систем. Корпус изделия изготовлен из высокопрочного алюминиевого сплава, что обеспечивает коррозионную стойкость и долговечность при эксплуатации в тяжелых условиях.

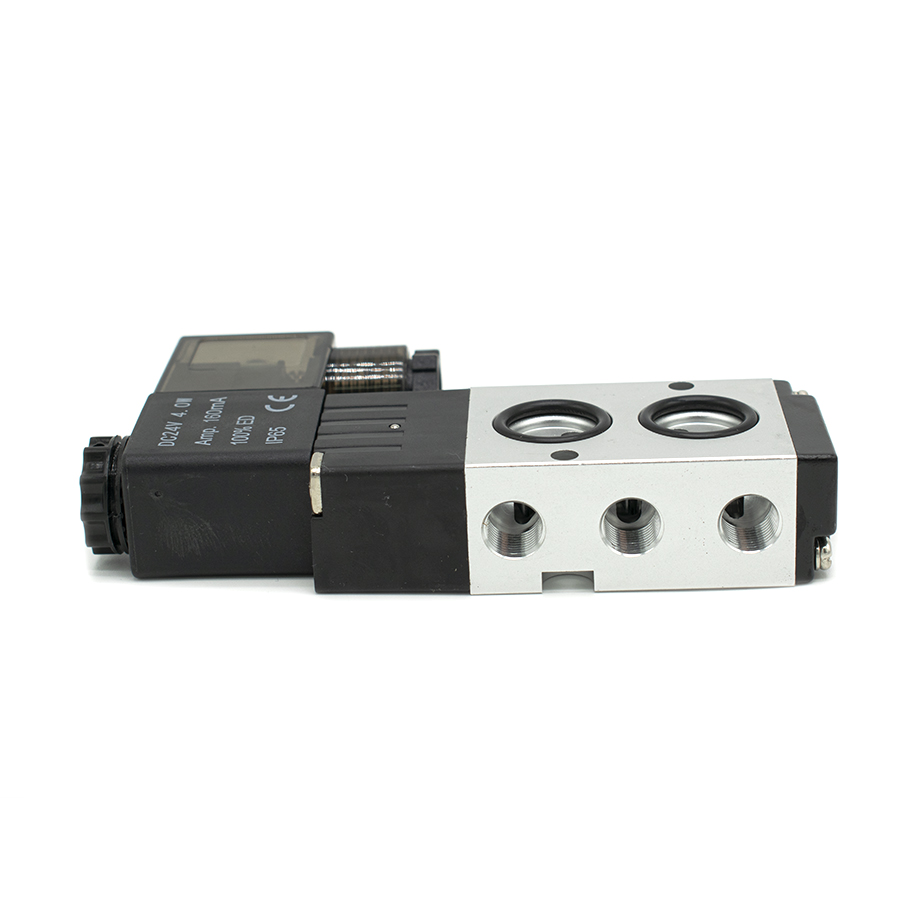

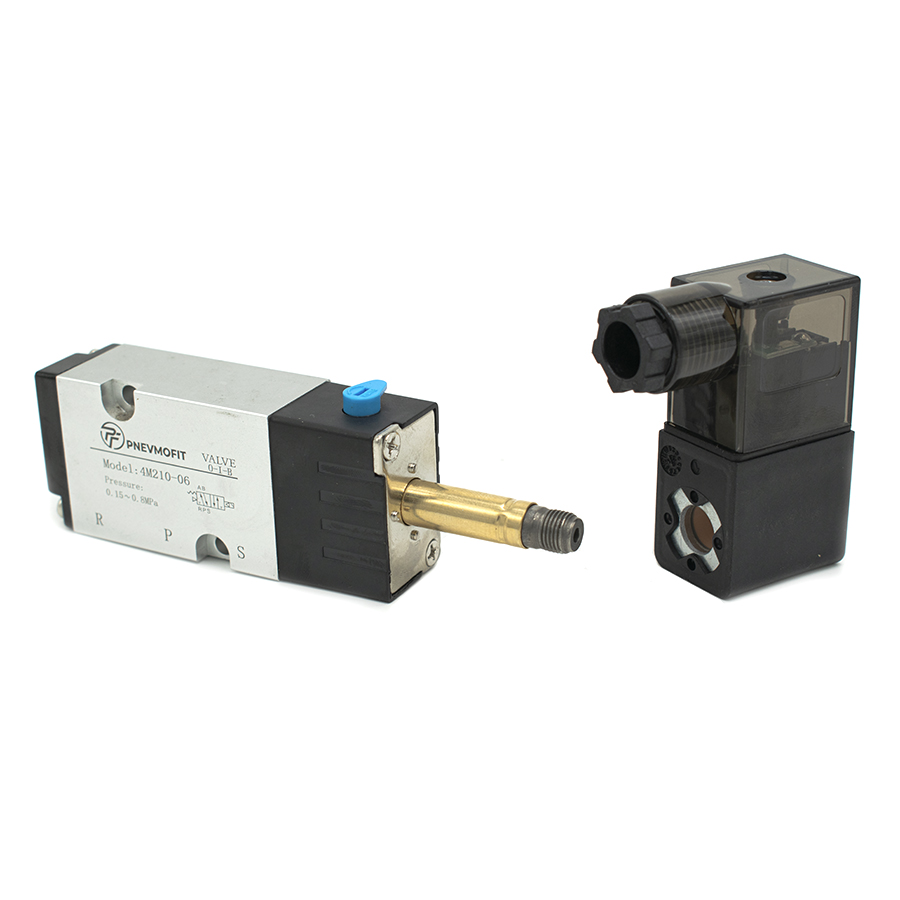

Прибор оснащен одной электромагнитной катушкой с напряжением питания 24V DC. Степень защиты оболочки соответствует классу IP65, что гарантирует пыленепроницаемость и защиту от водяных струй. Присоединительная резьба входных и выходных портов — G1/8". Выходной интерфейс выполнен по стандарту NAMUR (18 мм), что позволяет осуществлять прямой монтаж на пневмоприводы запорной арматуры.
Технические параметры эксплуатации включают рабочее давление в диапазоне от 0.15 до 0.8 МПа и температурный режим от -20 °C до +70 °C. Подготовка сжатого воздуха должна соответствовать классу чистоты согласно ГОСТ 17433-80 (рекомендуемая тонкость фильтрации — 40 мкм).
