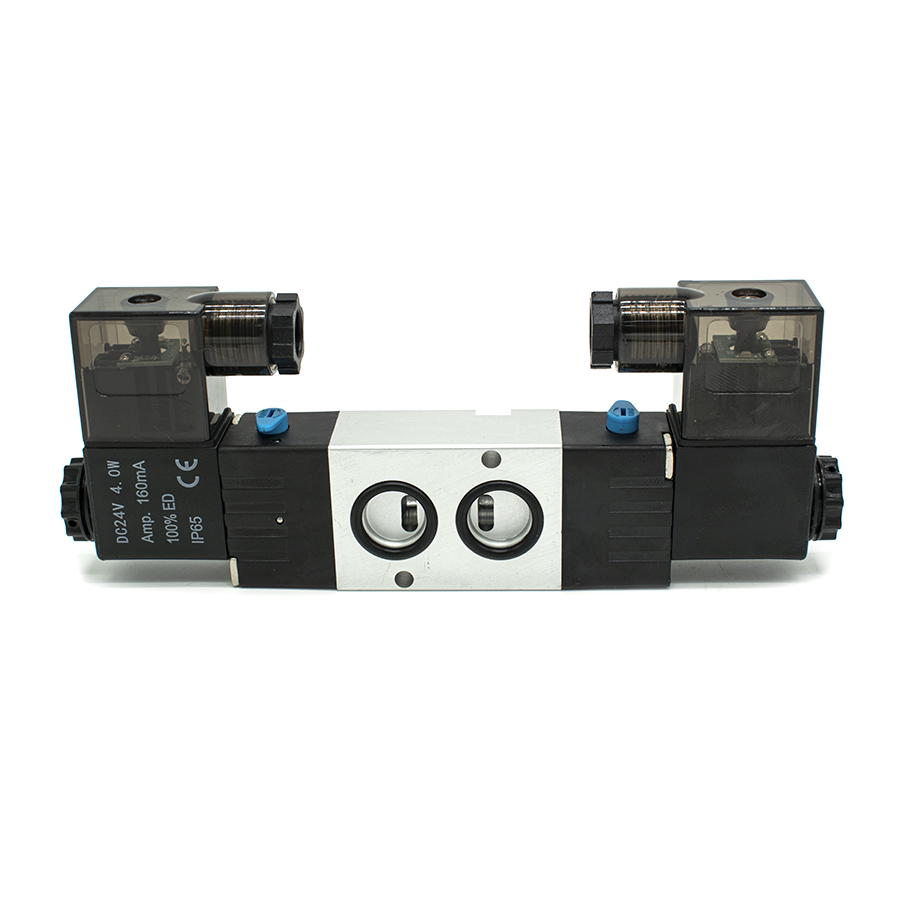

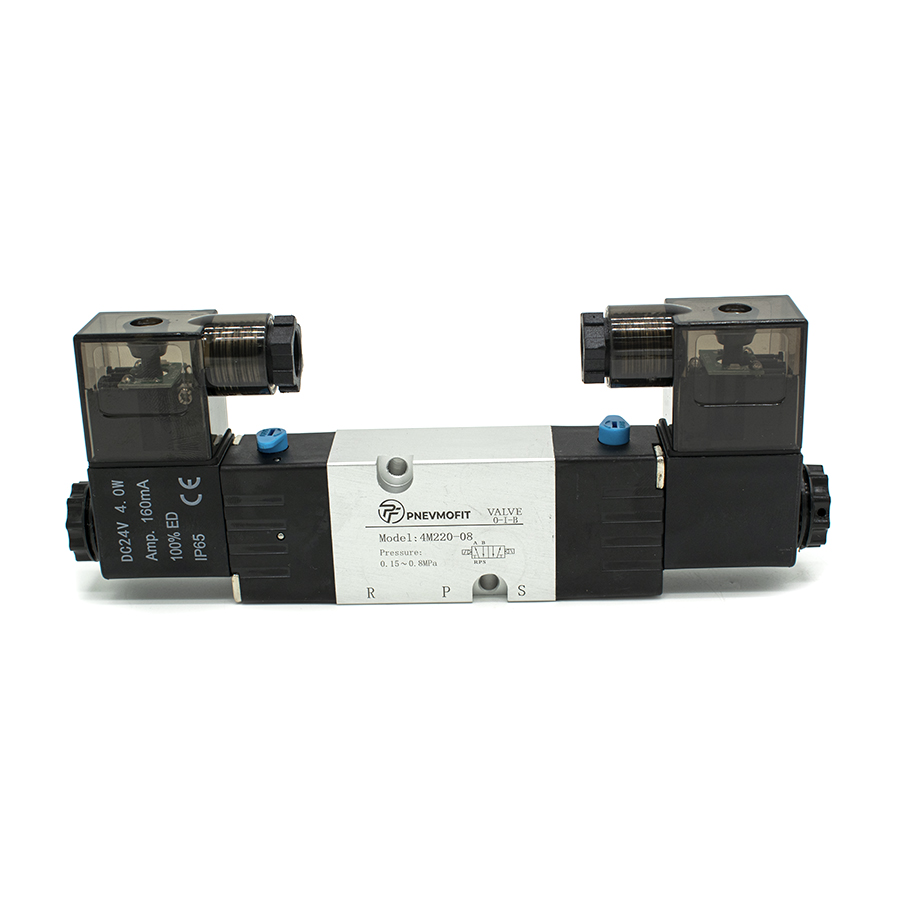

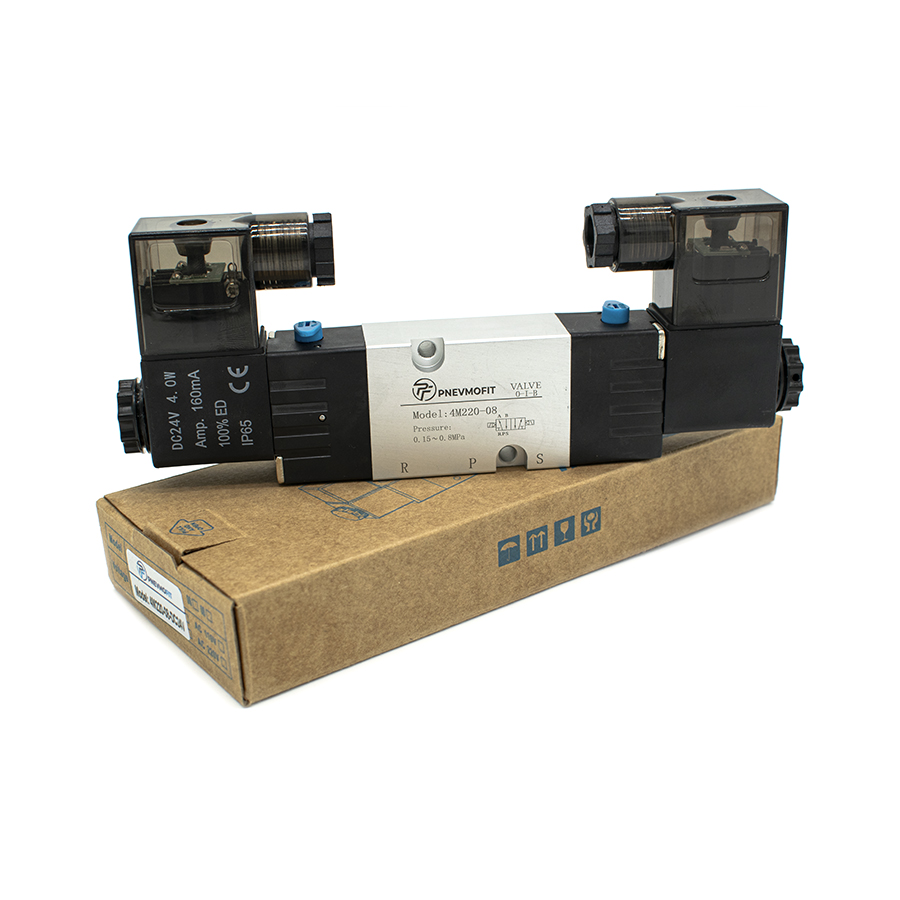

Техническое описание пневмораспределителя 4M220-08 DC24V
Пневматический распределитель серии 4M представляет собой устройство с двухсторонним электромагнитным управлением (бистабильная схема), предназначенное для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Изделие соответствует требованиям ГОСТ 18460-91 в части общих технических условий для пневмоприводов.
Конструктивные особенности и принцип работы

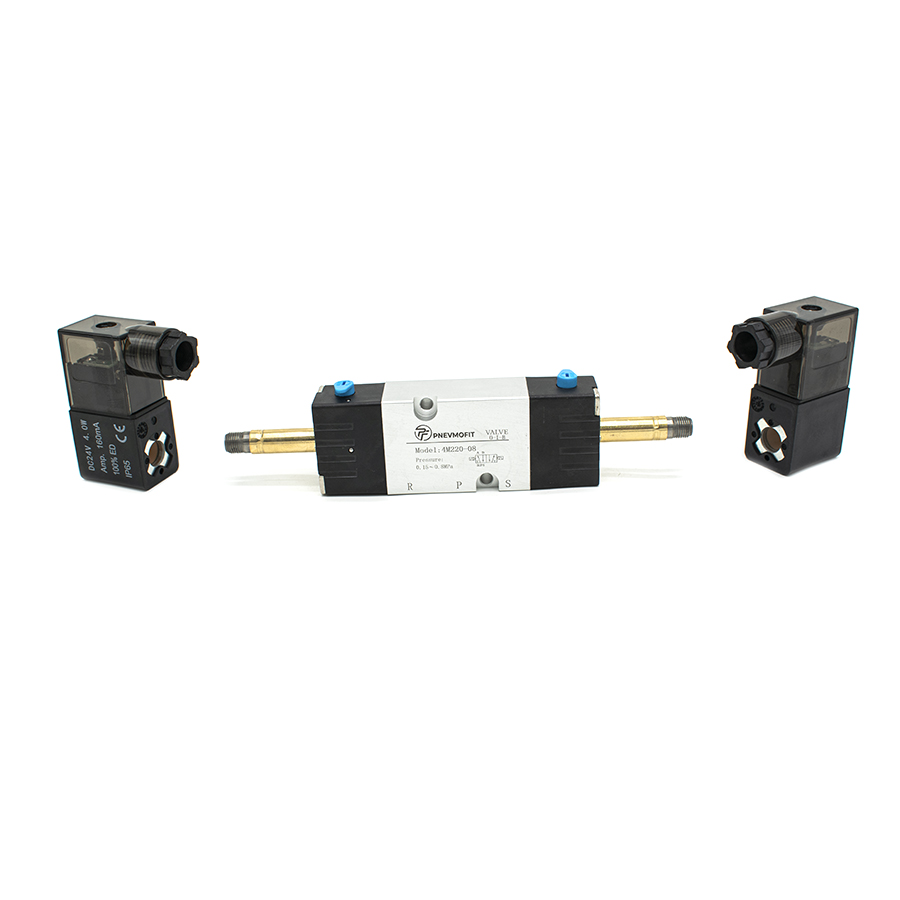

Аппарат выполнен по схеме 5/2 (пятилинейный, двухпозиционный). Корпус изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и эффективный теплоотвод. Уплотнения золотникового механизма гарантируют герметичность при рабочем давлении до 0.8 МПа. Управление осуществляется подачей электрического сигнала на одну из двух катушек (DC24V), что переключает распределитель в соответствующее фиксированное положение.
Технические характеристики:
- Рабочая среда: Сжатый воздух, очищенный (фильтрация не менее 40 мкм) согласно ГОСТ 17433-80.
- Рабочее давление: 0.15–0.8 МПа (максимально допустимое 1.2 МПа).
- Температурный диапазон: Эксплуатация при температуре окружающей среды от -20 °C до +70 °C.
- Электрические параметры: Напряжение питания 24В постоянного тока, потребляемая мощность 4 Вт, класс защиты IP65.
- Динамические показатели: Максимальная частота срабатывания — 5 циклов в секунду, минимальное время переключения — 0.05 сек.
- Монтажный интерфейс: Выход стандарта NAMUR (18 мм) для прямого монтажа на пневмопривод.
