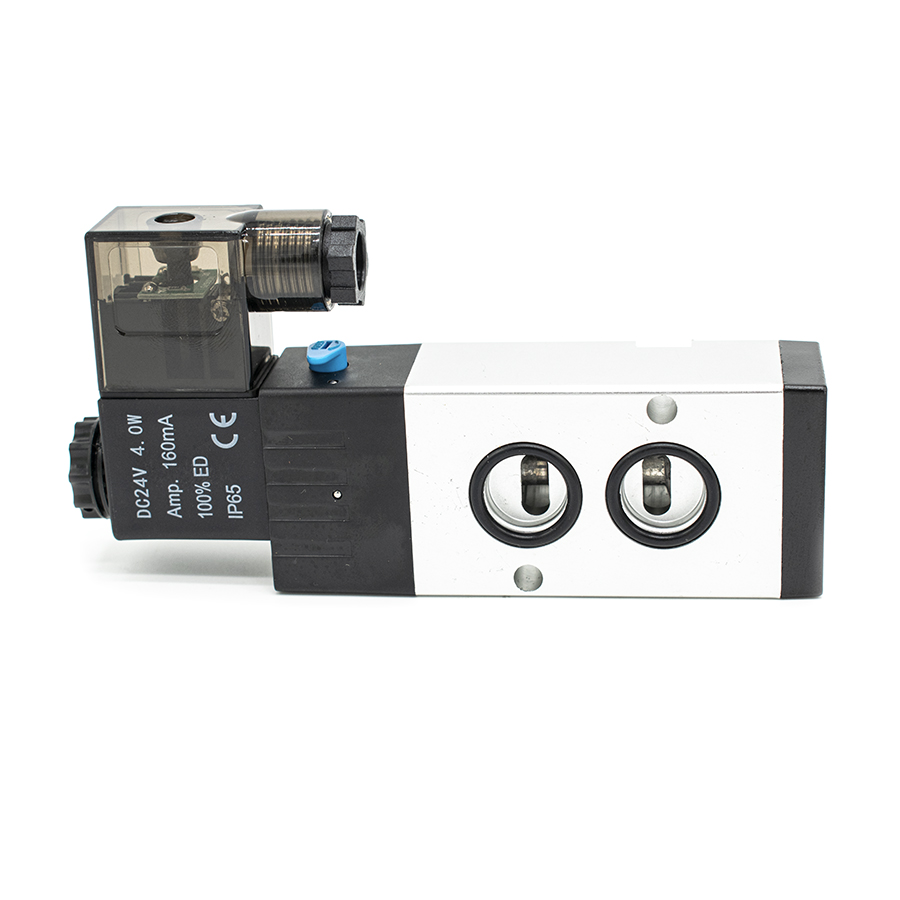

Техническое описание пневмораспределителя 4M310-10 DC24V
Пневмораспределитель серии 4M310-10 с электропневматическим управлением предназначен для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство выполнено по схеме 5/2 (пятилинейный двухпозиционный) и оснащено интерфейсом стандарта NAMUR для прямого монтажа на пневмоприводы арматуры.

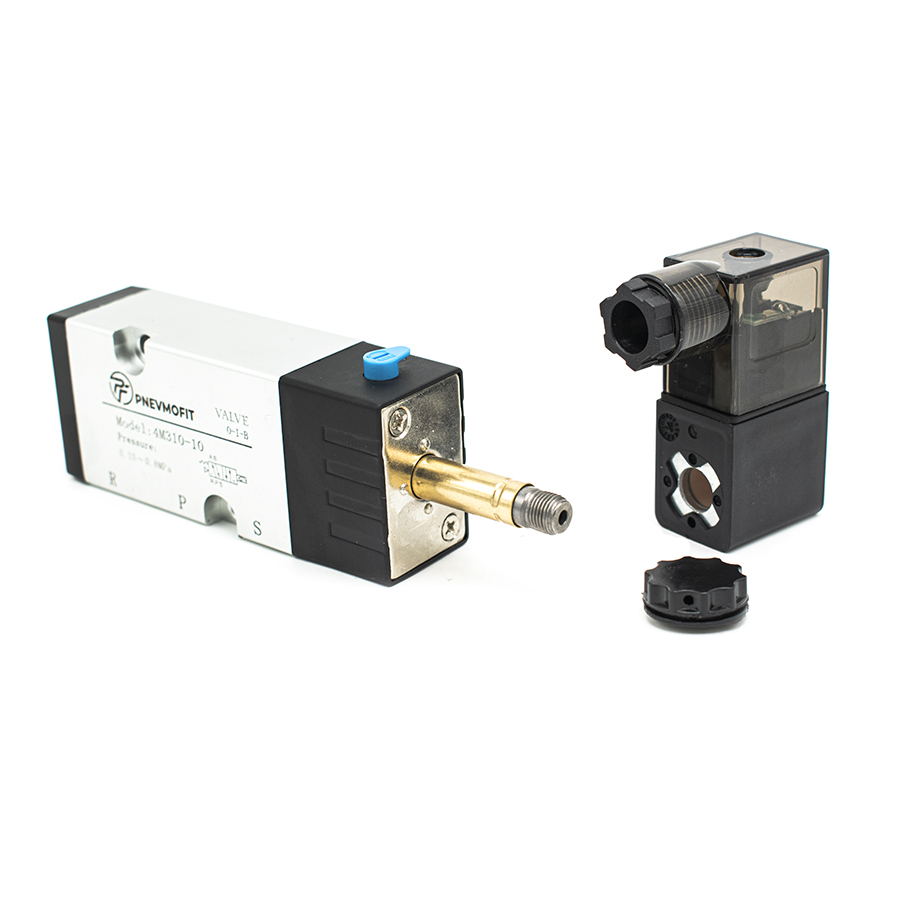

Конструкция распределителя базируется на золотниковом механизме с односторонним электромагнитным управлением (моностабильное исполнение) и пружинным возвратом. Корпус изделия изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес. Степень защиты оболочки IP65 гарантирует надежную работу в условиях запыленности и воздействия водяных струй.
Изделие соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) и ГОСТ 12.2.101-84 в части обеспечения безопасности эксплуатации пневматических систем. Эксплуатационные параметры устройства позволяют интегрировать его в автоматизированные линии с частотой срабатывания до 5 циклов в секунду.
Технические характеристики:
- Тип распределителя: 5/2 лин./поз., моностабильный;
- Рабочая среда: Подготовленный сжатый воздух (фильтрация не менее 40 мкм согласно ГОСТ 17433-80);
- Рабочее давление: 0.15 – 0.8 МПа;
- Максимальное испытательное давление: 1.2 МПа;
- Температурный диапазон: от -20 °C до +70 °C;
- Напряжение питания: DC 24V (допустимое отклонение ±10%);
- Потребляемая мощность: 4W;
- Присоединительная резьба: Вход G1/4", Выхлоп G3/8";
- Монтажный интерфейс: NAMUR (межосевое расстояние 20 мм).
