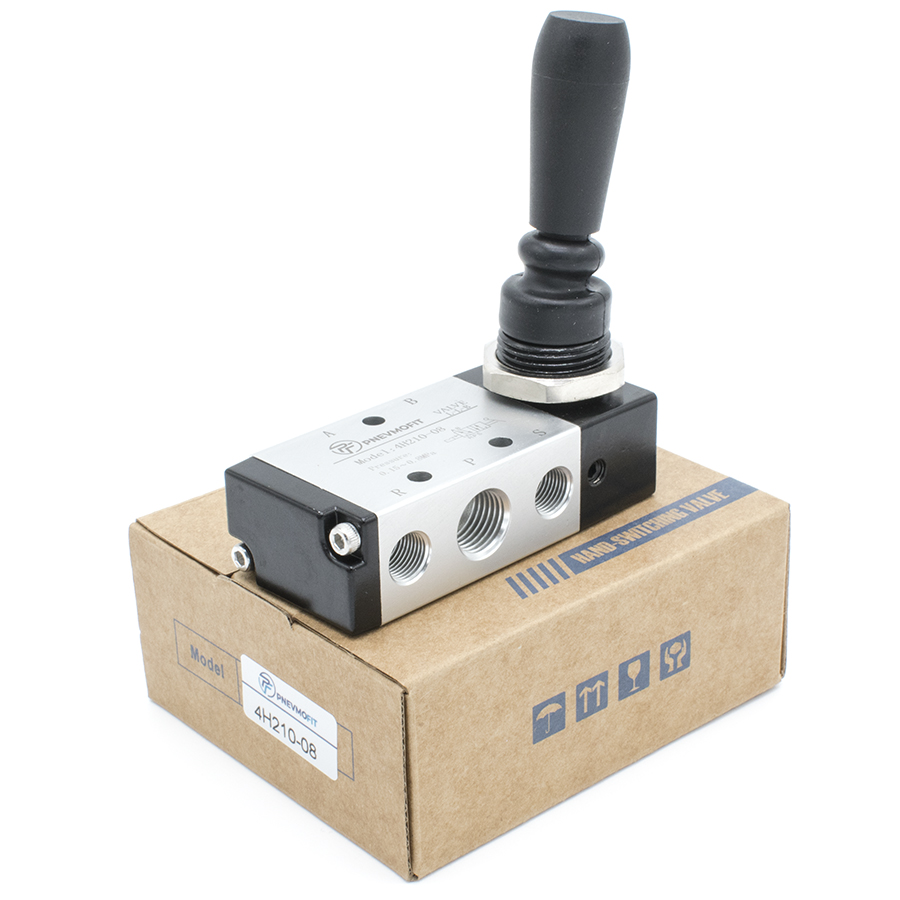

Техническое описание пневмораспределителя 4H210-08
Пневматический распределитель серии 4H210-08 представляет собой устройство направляющего действия с ручным управлением (рычажного типа), предназначенное для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Изделие соответствует требованиям ГОСТ 18460-91 «Пневмоприводы. Общие технические требования».
Конструктивные и эксплуатационные особенности:
- Тип распределителя: 5-линейный, 2-позиционный (5/2), обеспечивающий управление исполнительными механизмами двойного действия.
- Механизм переключения: Ручной рычаг с функцией фиксации в крайних положениях, что исключает необходимость постоянного удержания рукоятки оператором.
- Материальное исполнение: Корпус выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес устройства. Золотниковый узел оснащен уплотнениями, устойчивыми к износу.
- Монтаж: Присоединительные порты G1/4" для рабочих линий и G1/8" для выхлопных отверстий обеспечивают надежную герметизацию при использовании стандартных фитингов.
Технические характеристики:
- Рабочая среда: Очищенный сжатый воздух (тонкость фильтрации не менее 40 мкм) согласно ГОСТ 17433-80.
- Диапазон рабочего давления: 0.15 – 0.8 МПа (1.5 – 8 бар).
- Эффективная площадь сечения: 14 мм² (коэффициент пропускной способности Cv=0.78).
- Температурный режим эксплуатации: от -20 °C до +70 °C.
- Ресурс работы: не менее 1 000 000 циклов при соблюдении условий эксплуатации.
