Техническое описание пневмораспределителя 4A220-06

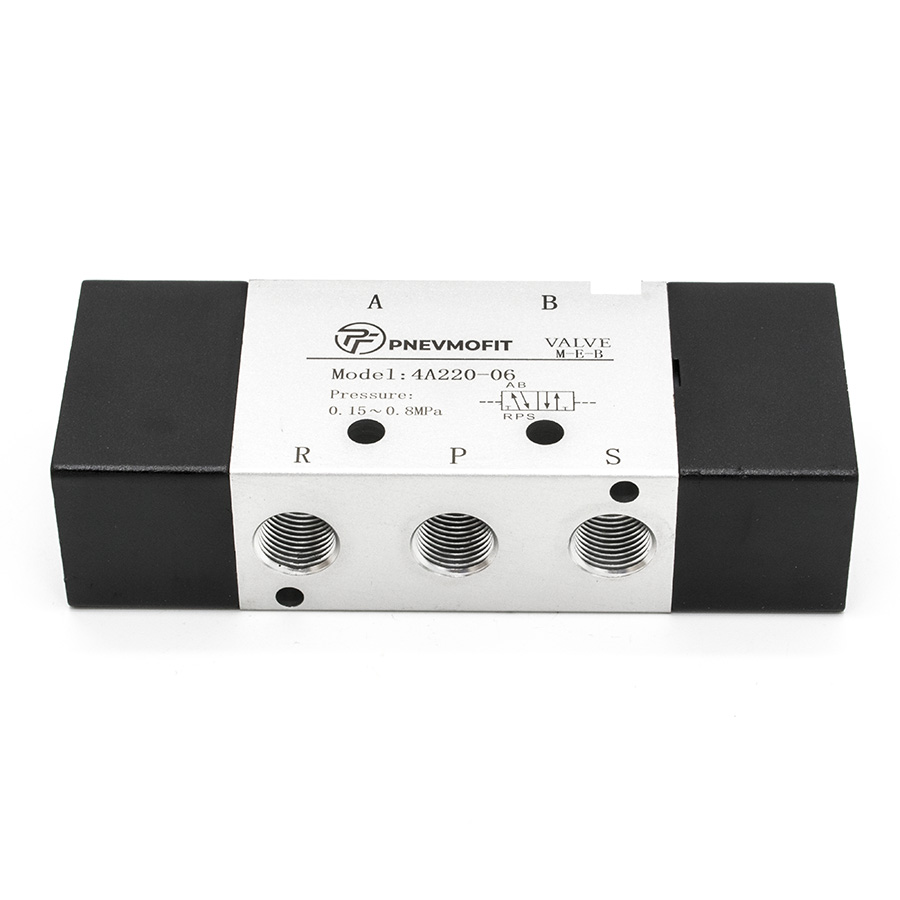

Пневмораспределитель модели 4A220-06 представляет собой промышленное устройство золотникового типа, предназначенное для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах управления. Данное устройство относится к классу 5/2 линейных распределителей (пятилинейный, двухпозиционный) с двухсторонним пневматическим управлением.
Конструктивное исполнение и технические параметры изделия соответствуют требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования). Переключение рабочих позиций осуществляется путем подачи управляющего давления на торцевые крышки золотника, что обеспечивает высокую надежность срабатывания в автоматизированных циклах.
Основные технические характеристики:
- Тип управления: двухстороннее пневматическое;
- Рабочая среда: подготовленный сжатый воздух согласно ГОСТ 17433-80 (класс чистоты не ниже 10);
- Тонкость фильтрации: 40 мкм;
- Диапазон рабочего давления: 0.15–0.8 МПа (1.5–8.0 бар);
- Максимально допустимое давление: 1.2 МПа;
- Эффективная площадь сечения: 14 мм² (коэффициент пропускной способности CV=0.78);
- Температурный режим эксплуатации: от -20°C до +70°C;
- Максимальная частота срабатывания: 5 циклов в секунду (5 Гц).
Присоединительные порты (вход/выход/выхлоп) имеют внутреннюю резьбу G1/8", что обеспечивает герметичность соединения при использовании стандартных фитингов. Изделие отличается стабильностью работы и длительным эксплуатационным ресурсом при соблюдении норм подготовки воздуха.
