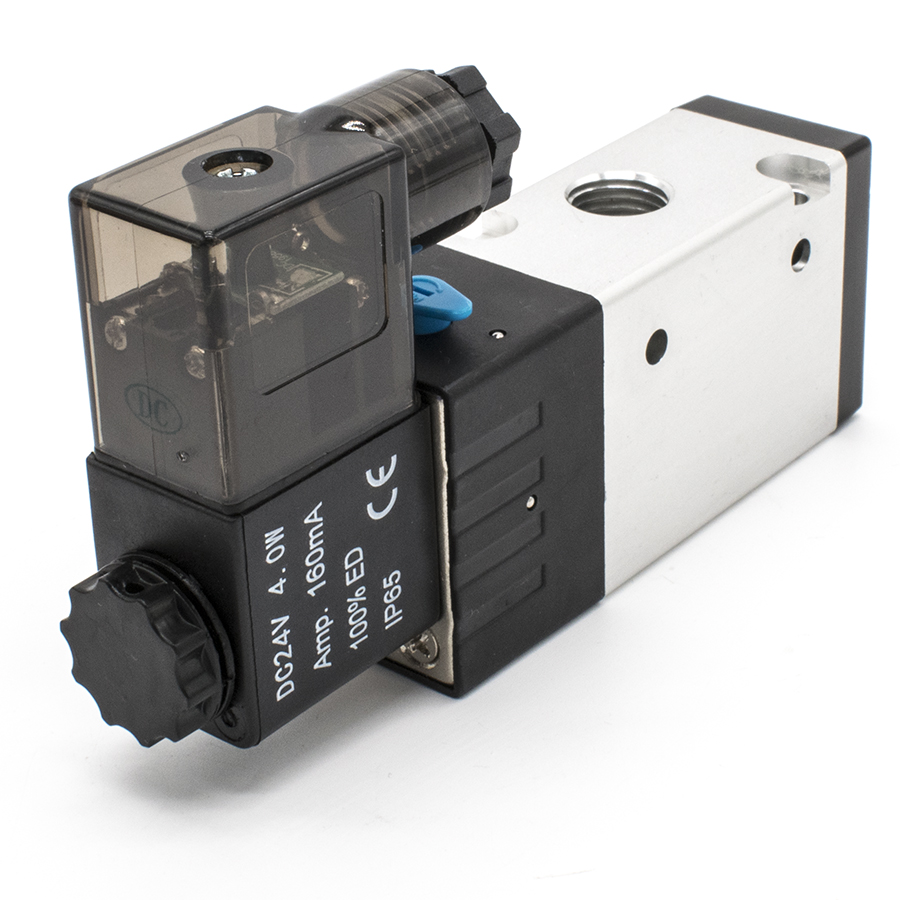

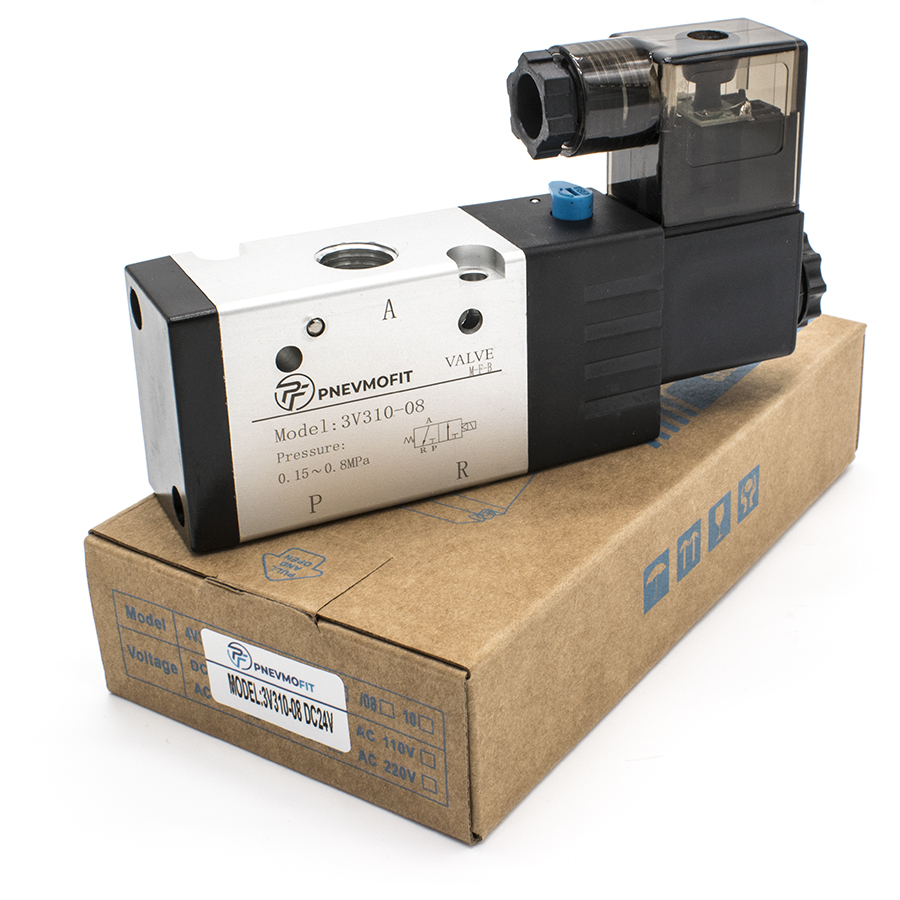

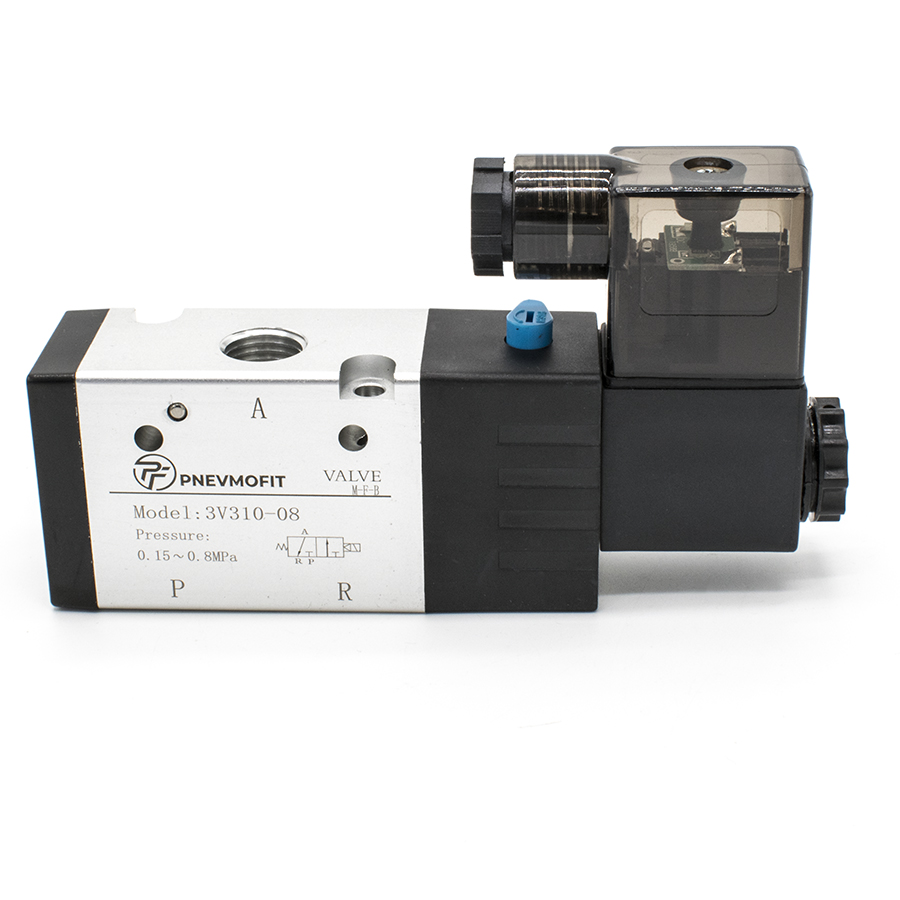

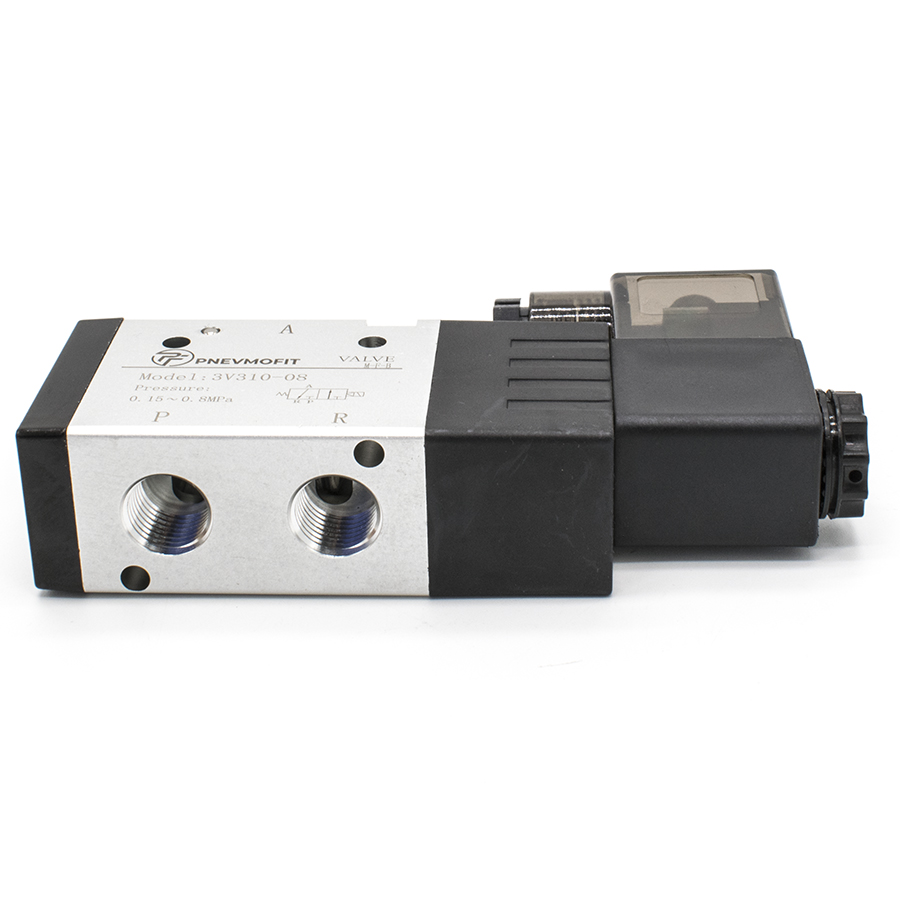

Техническое описание пневмораспределителя 3V310-08 DC24V
Пневмораспределитель серии 3V310-08 представляет собой трехлинейный двухпозиционный (3/2) электропневматический клапан моностабильного действия. Устройство предназначено для управления потоками сжатого воздуха в исполнительных механизмах пневматических систем. Конструкция клапана базируется на золотниковом принципе с пилотным управлением, что обеспечивает высокую надежность и быстродействие системы.
Корпус изделия выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и механическую прочность. Герметичность соединений соответствует промышленным стандартам, а класс защиты IP65 гарантирует стабильную работу в условиях повышенной влажности и запыленности. Эксплуатация устройства должна осуществляться в соответствии с требованиями ГОСТ 15150-69 (климатическое исполнение) и ГОСТ 17433-80 (подготовка сжатого воздуха).
Технические характеристики:
- Тип управления: Одностороннее электромагнитное (возврат пружиной).
- Рабочая среда: Очищенный сжатый воздух (фильтрация не менее 40 мкм согласно ГОСТ 17433-80).
- Пропускная способность: Эффективная площадь сечения 25 мм² (коэффициент CV=1.40).
- Давление: Рабочий диапазон 0.15–0.8 МПа, максимальное испытательное давление 1.2 МПа.
- Температурный режим: Эксплуатация при температуре окружающей среды и рабочей среды от -20 до +70°C.
- Электрические параметры: Питание 24V DC, потребляемая мощность 4W, допустимое отклонение напряжения ±10%.
