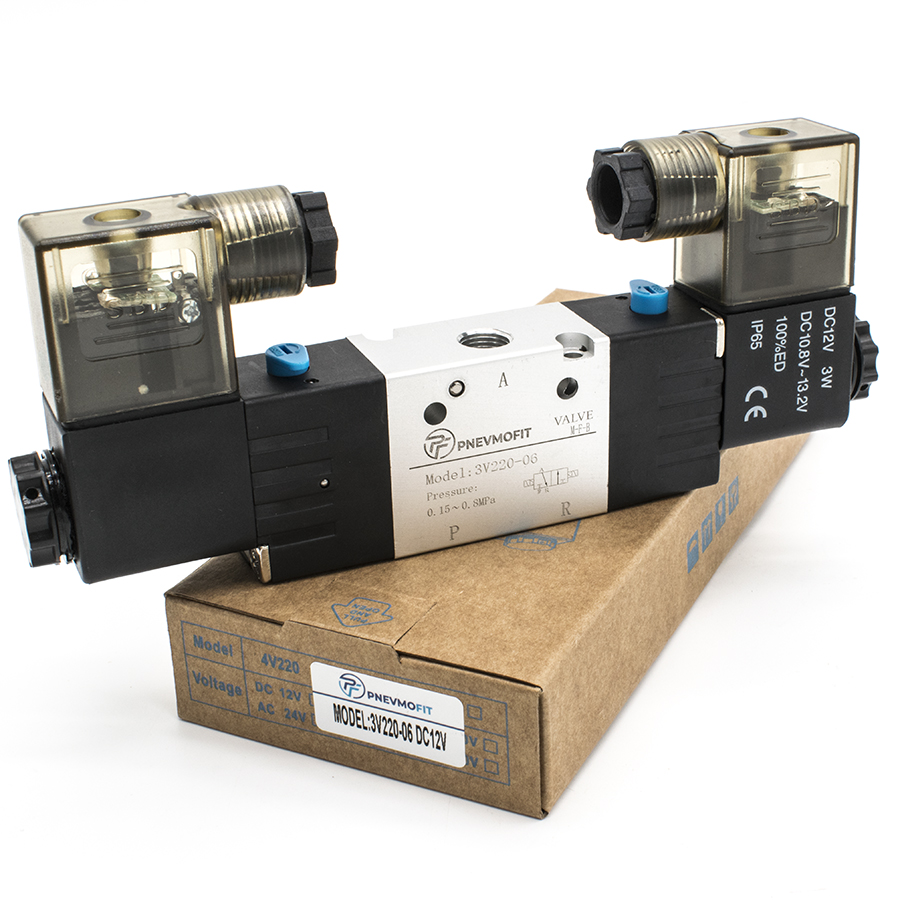

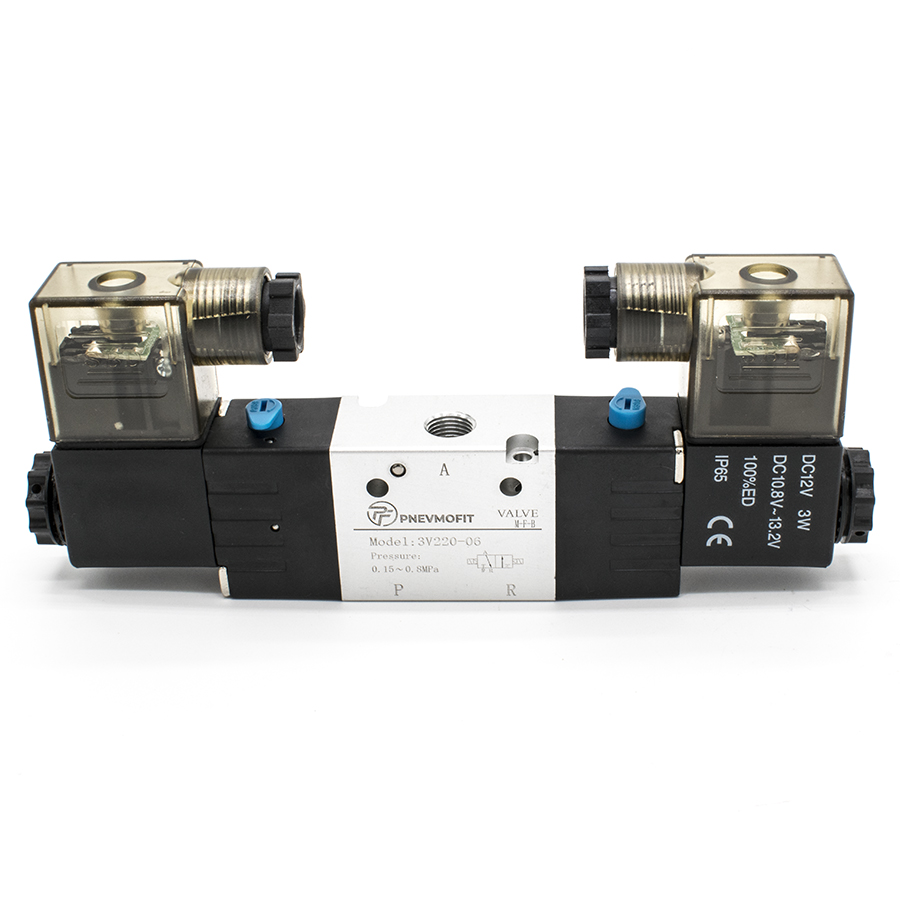

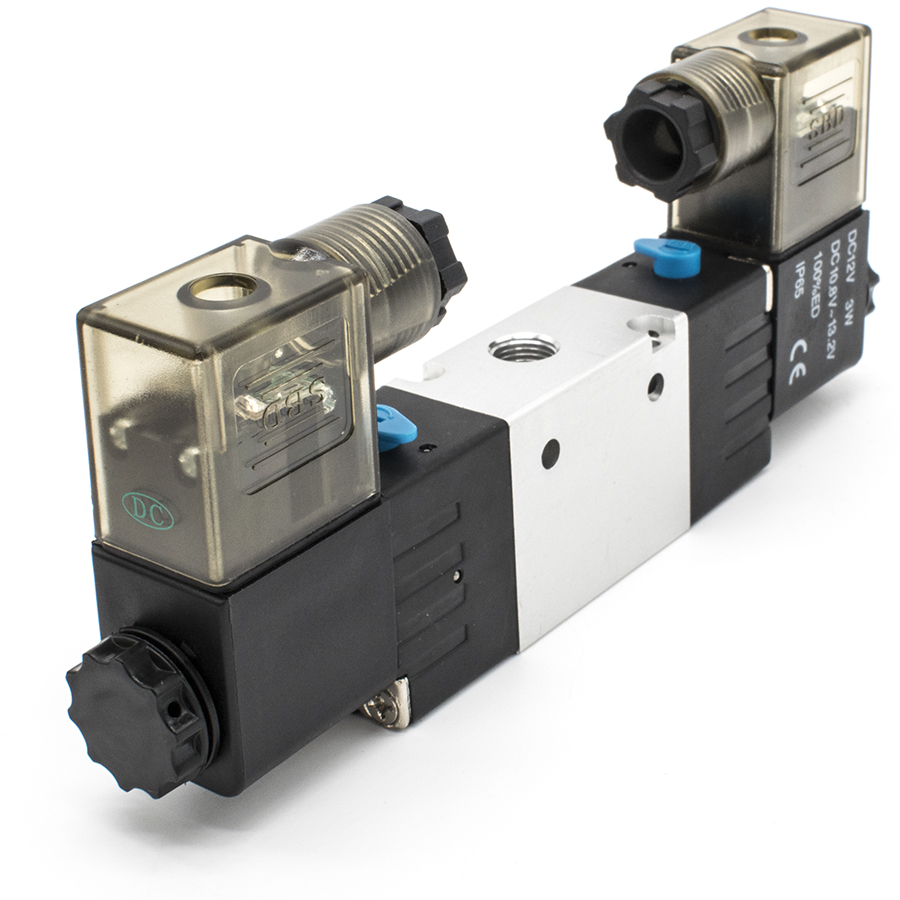

Техническое описание пневмораспределителя 3V220-06 DC12V
Пневматический распределитель серии 3V220-06 представляет собой трехлинейный двухпозиционный (3/2) бистабильный клапан с двухсторонним электропневматическим управлением. Устройство предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Конструкция золотникового типа с эластичными уплотнениями обеспечивает высокую герметичность и надежность переключения.
Конструктивные и эксплуатационные особенности:
- Схема функционирования: 3/2 бистабильный (двухстороннее управление), фиксация позиции осуществляется подачей кратковременного электрического импульса на соответствующую катушку.
- Материалы: Корпус выполнен из высокопрочного алюминиевого сплава, что гарантирует коррозионную стойкость и малый вес изделия.
- Управление: Осуществляется двумя электромагнитными катушками с напряжением питания 12V DC. Класс защиты оболочки соответствует IP65, что допускает эксплуатацию в условиях повышенной влажности и запыленности.
- Рабочая среда: Сжатый воздух, очищенный до степени фильтрации не менее 40 мкм. Допускается работа как с использованием смазки, так и без нее.
- Стандартизация: Изделие соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования) в части обеспечения параметров герметичности и устойчивости к рабочему давлению.
Технические характеристики:
- Рабочее давление: 0.15 – 0.8 МПа (максимально допустимое 1.2 МПа).
- Эффективная площадь сечения: 14 мм² (коэффициент пропускной способности CV=0.78).

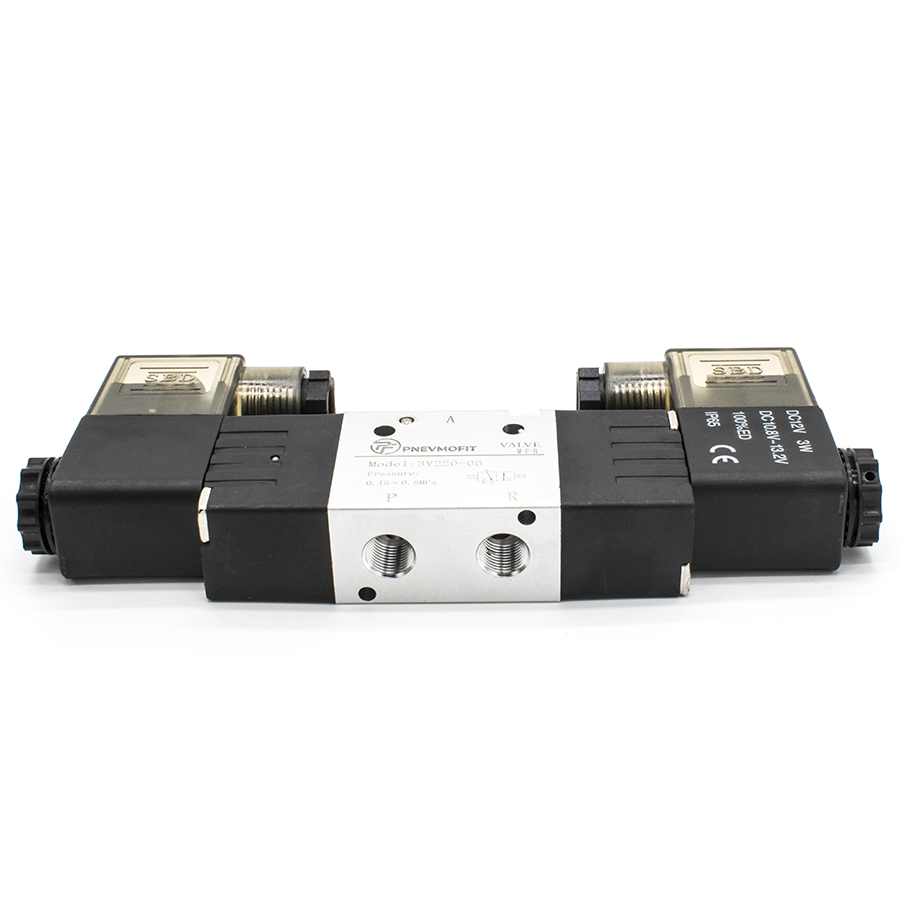

- Присоединительная резьба (вход/выход/выхлоп): G1/8".
- Температурный диапазон эксплуатации: от -20°C до +70°C.
- Максимальная частота срабатывания: 5 циклов в секунду.
