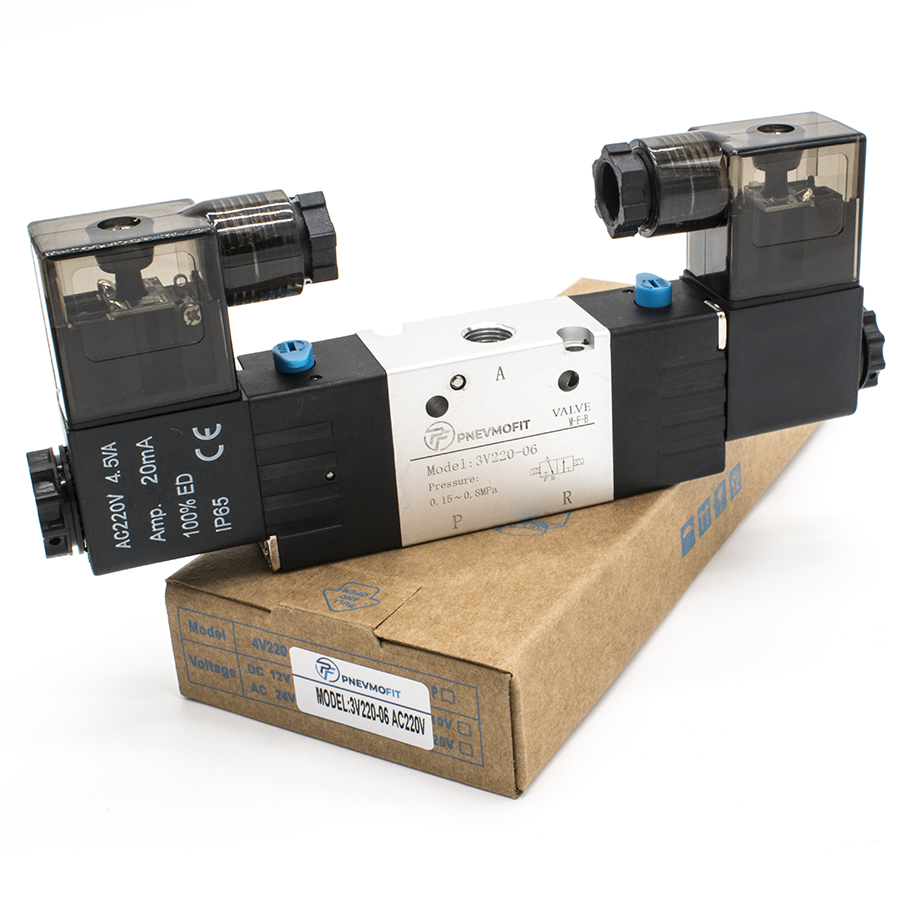

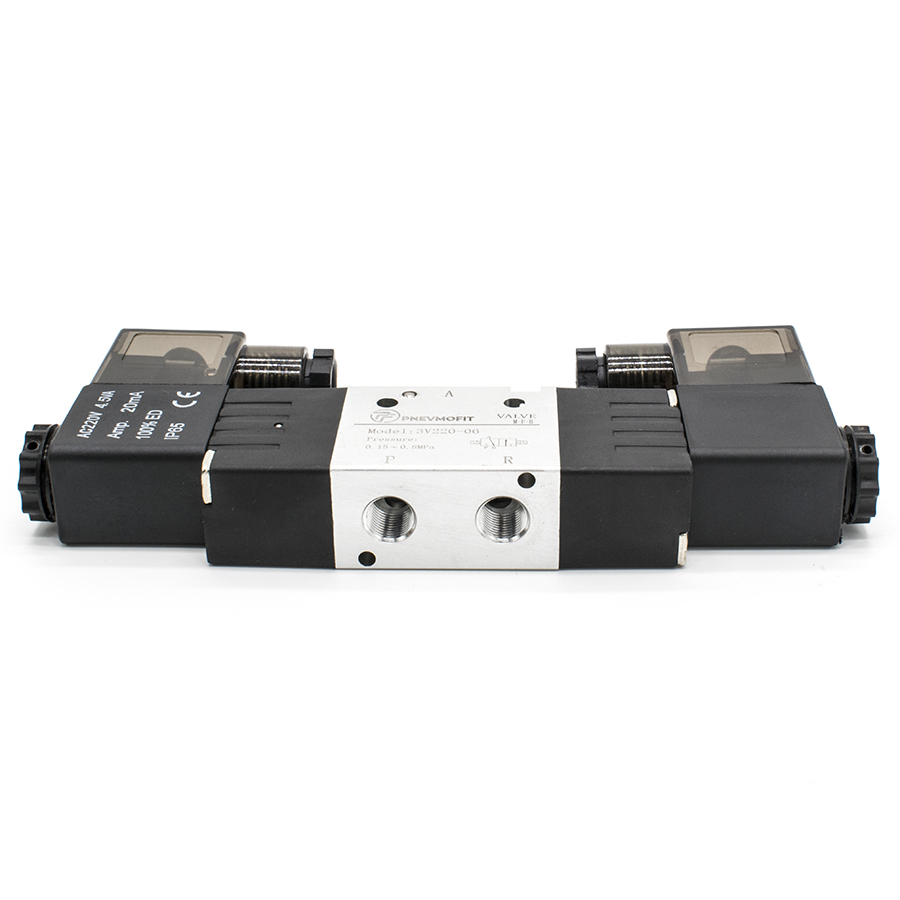

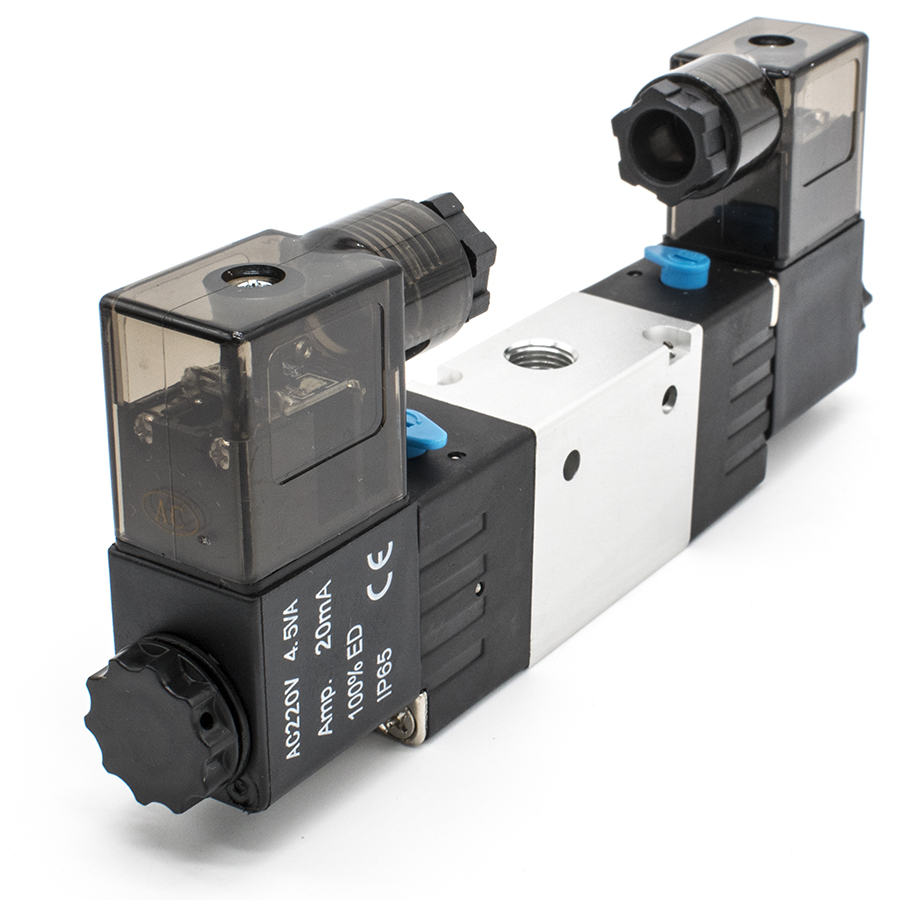

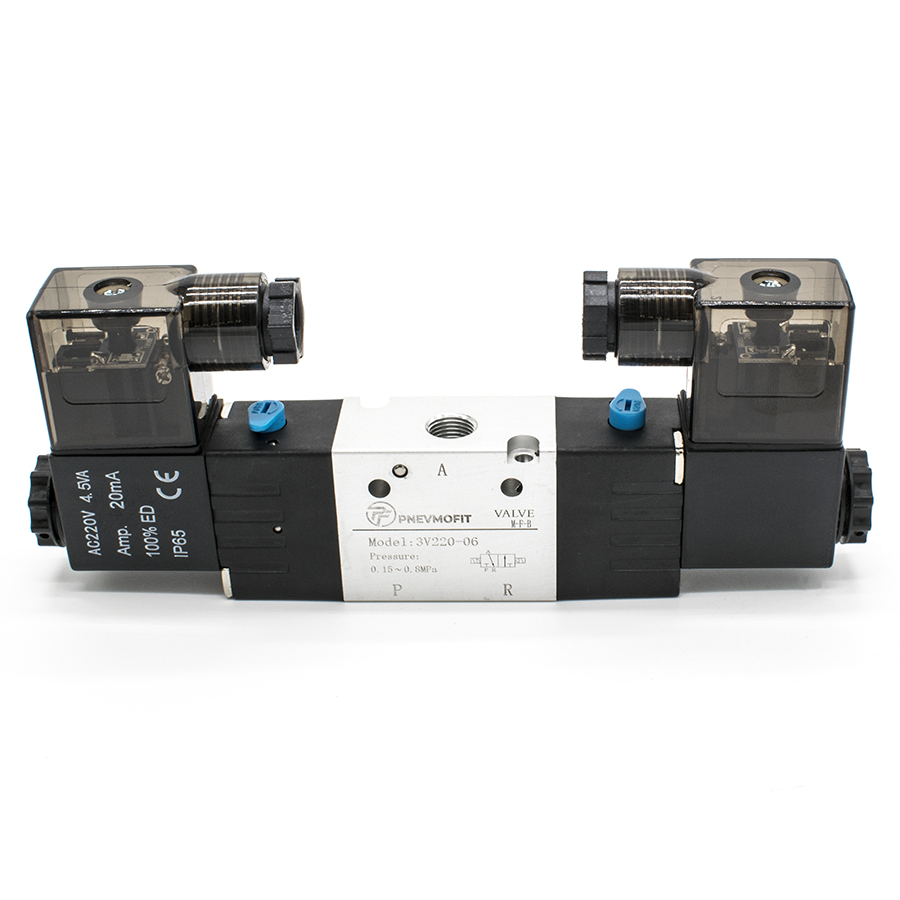

Техническое описание пневмораспределителя 3V220-06 AC220V
Пневмораспределитель серии 3V220-06 представляет собой трехлинейный двухпозиционный (3/2) бистабильный клапан с двухсторонним электромагнитным управлением. Устройство предназначено для изменения направления потоков сжатого воздуха в пневматических системах промышленного назначения. Конструкция золотникового типа обеспечивает высокую надежность и точность переключения.
Основные технические характеристики:
- Тип управления: Электропневматическое (две катушки управления).
- Рабочая среда: Подготовленный сжатый воздух согласно ГОСТ 17433-80 (тонкость фильтрации не менее 40 мкм).
- Рабочее давление: 0.15 – 0.8 МПа (максимально допустимое давление 1.2 МПа).
- Пропускная способность: Эффективная площадь сечения 14 мм² (коэффициент пропускной способности CV=0.78).
- Присоединительная резьба: Вход/Выход G1/8", Выхлоп G1/8" (соответствует ГОСТ 6357-81).
- Электрические параметры: Напряжение питания AC 220V, потребляемая мощность 4.5 VA. Допускаемое отклонение напряжения ±10%.
- Эксплуатационные показатели: Степень защиты оболочки IP65 по ГОСТ 14254-2015. Температурный диапазон эксплуатации от -20°C до +70°C.
- Динамические характеристики: Максимальная частота срабатывания — 5 циклов в секунду, минимальное время переключения — 0.05 сек.
Корпус изделия выполнен из коррозионностойкого алюминиевого сплава, что гарантирует длительный ресурс работы в условиях интенсивной эксплуатации. Соответствие изделия государственным стандартам (ГОСТ) обеспечивает взаимозаменяемость с аналогичными узлами пневмосистем.
