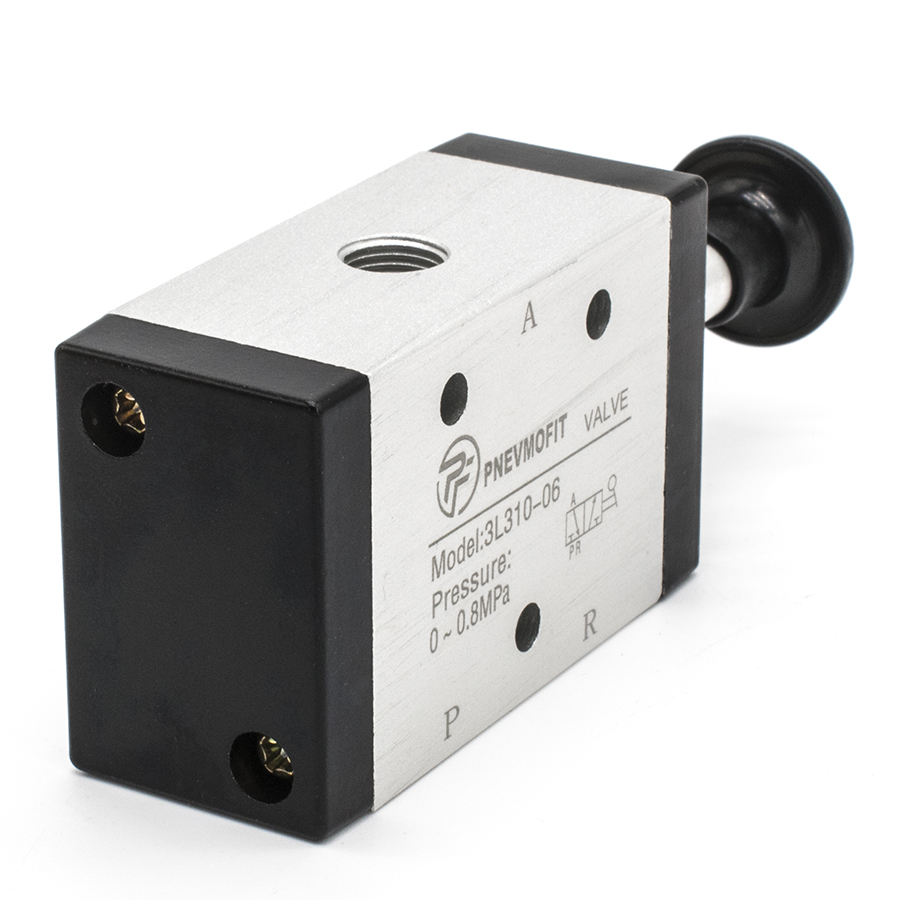

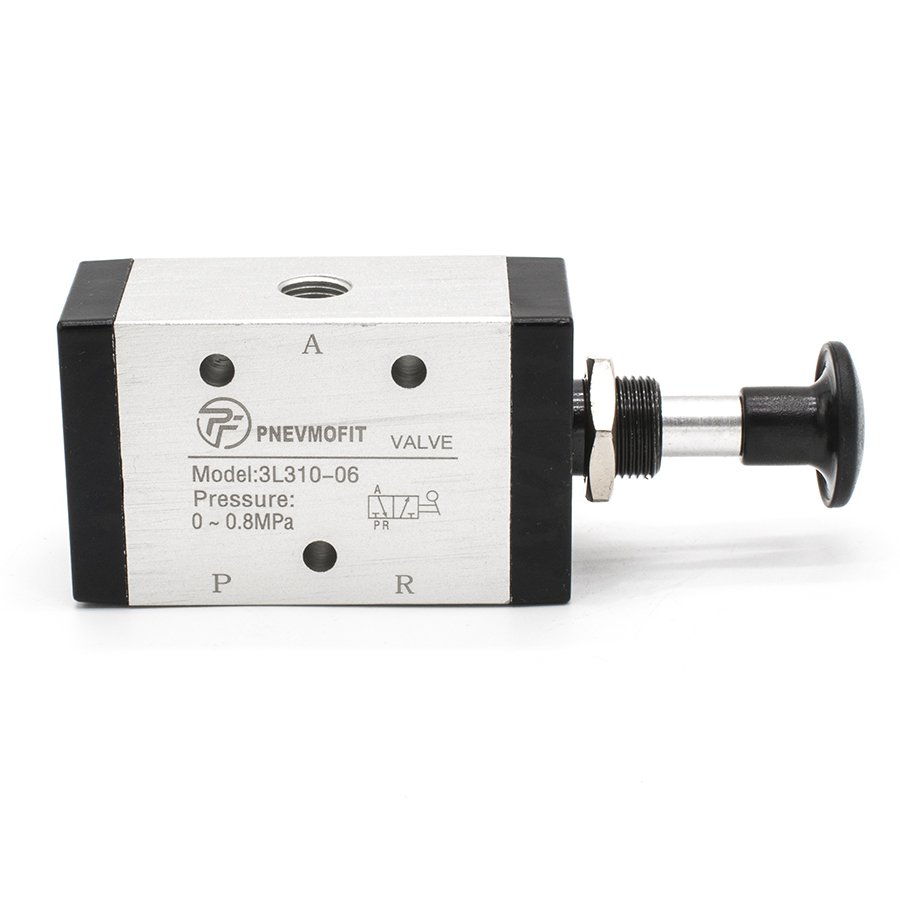

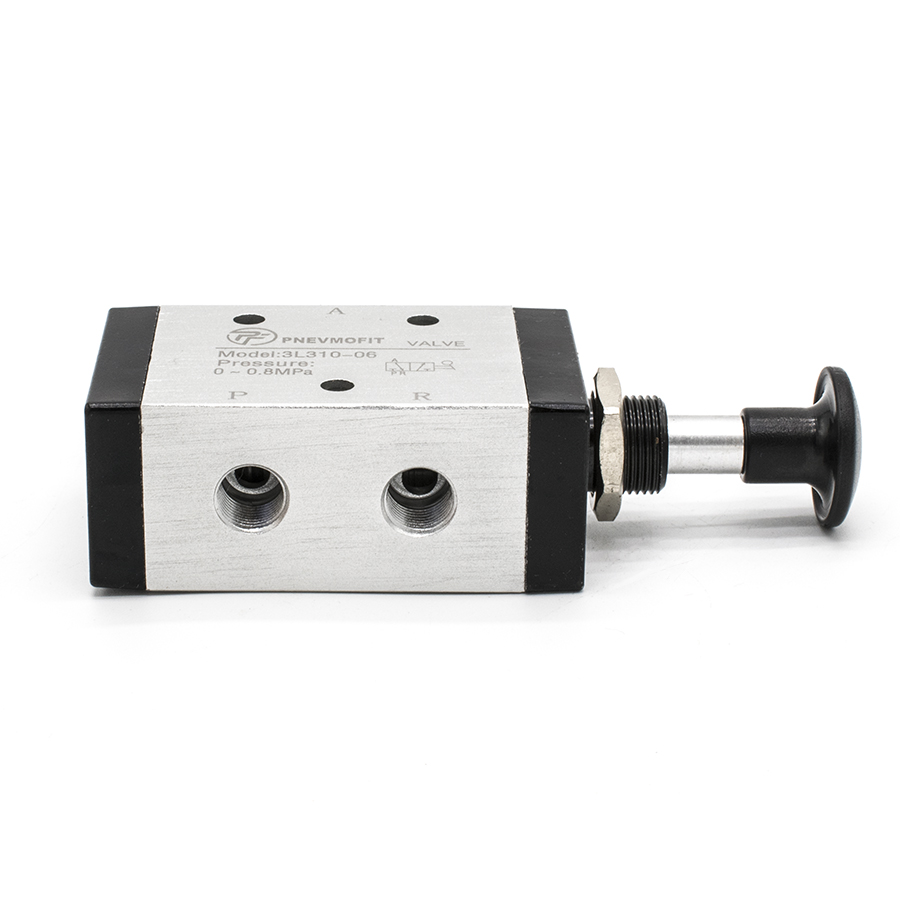

Техническое описание пневмораспределителя 3L310-06
Пневматический распределитель серии 3L310-06 представляет собой устройство направляющего контроля золотникового типа с ручным управлением. Данный компонент предназначен для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования).
Конструктивные и эксплуатационные особенности:
- Тип конструкции: Линейный распределитель с прямым механическим воздействием на золотник.
- Схема функционирования: 3/2 (трехлинейный двухпозиционный), бистабильный режим работы.
- Материалы: Корпус выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и малый вес.
- Герметизация: Уплотнения из NBR обеспечивают надежную работу в широком температурном диапазоне.
- Подготовка воздуха: Эксплуатация требует наличия очищенного сжатого воздуха (фильтрация не менее 40 мкм) согласно ГОСТ 17433-80.
Технические параметры:
- Рабочее давление: 0 – 0.8 МПа (0 – 8 Бар).
- Присоединительная резьба (вход/выход/выхлоп): G1/8".
- Диапазон рабочих температур: от -20 °C до +70 °C.
- Тип управления: Ручной рычаг прямого действия.
