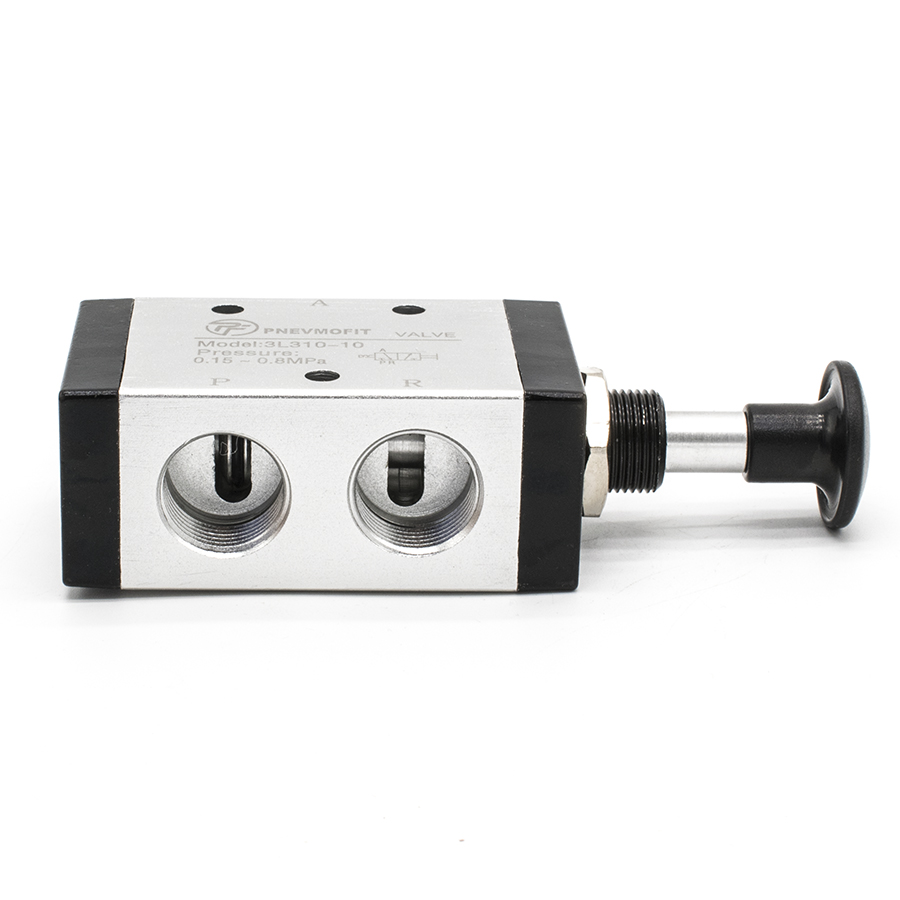

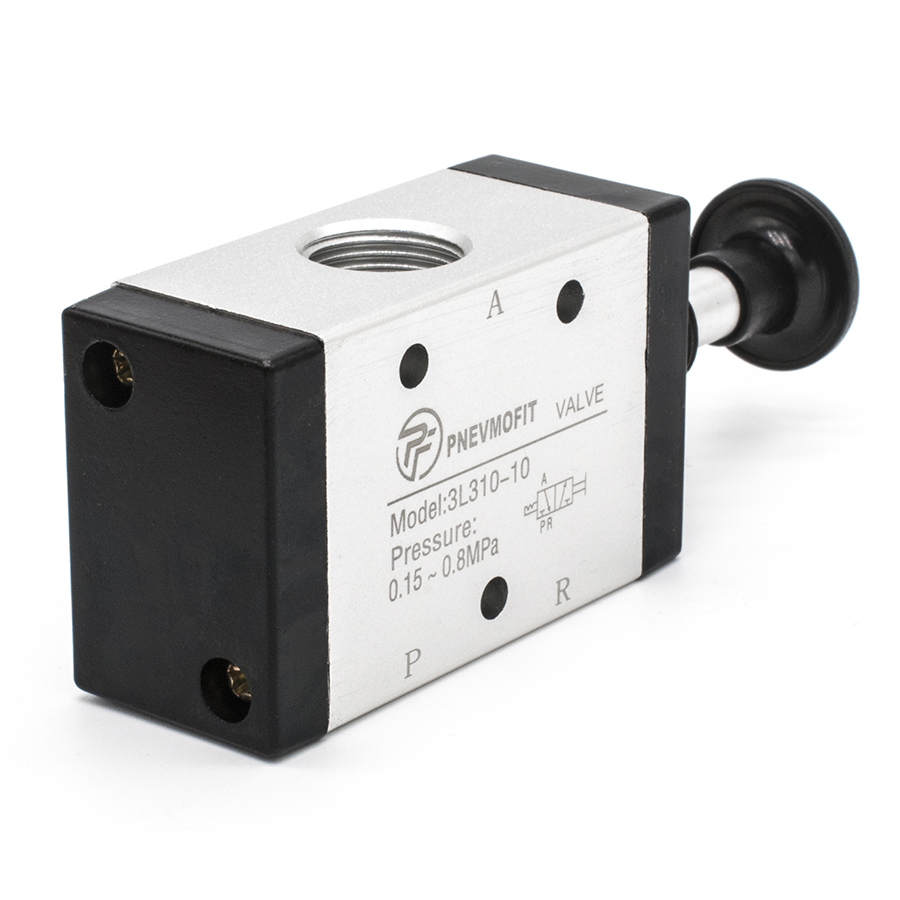

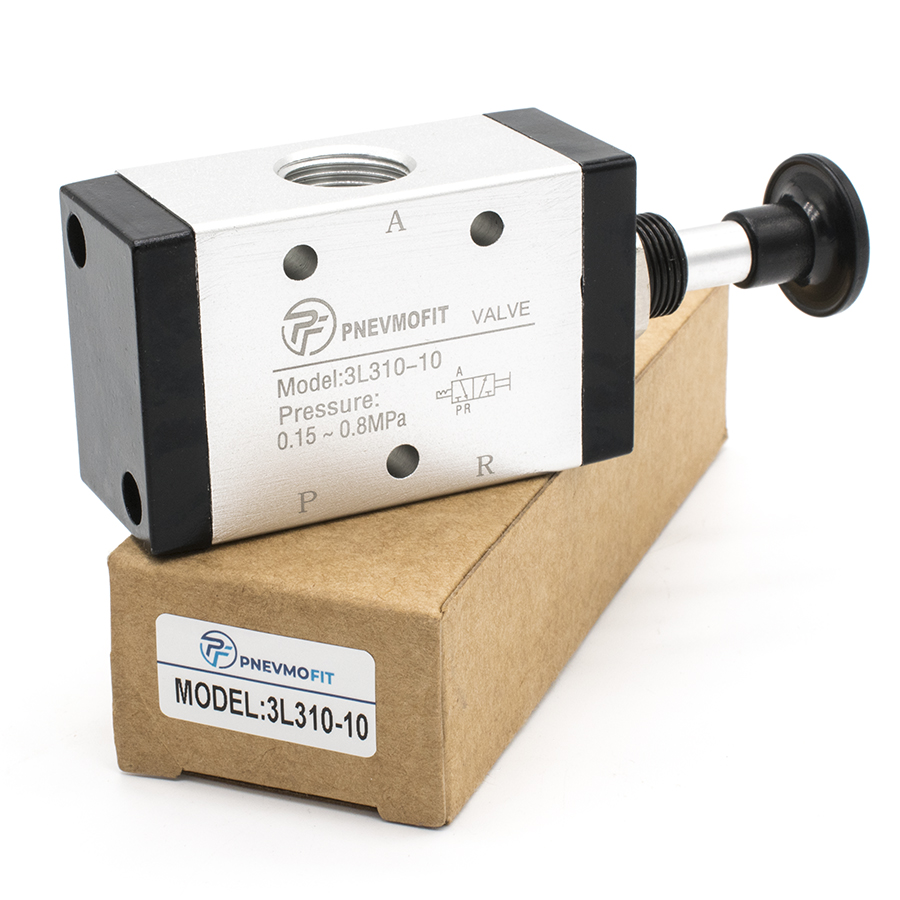

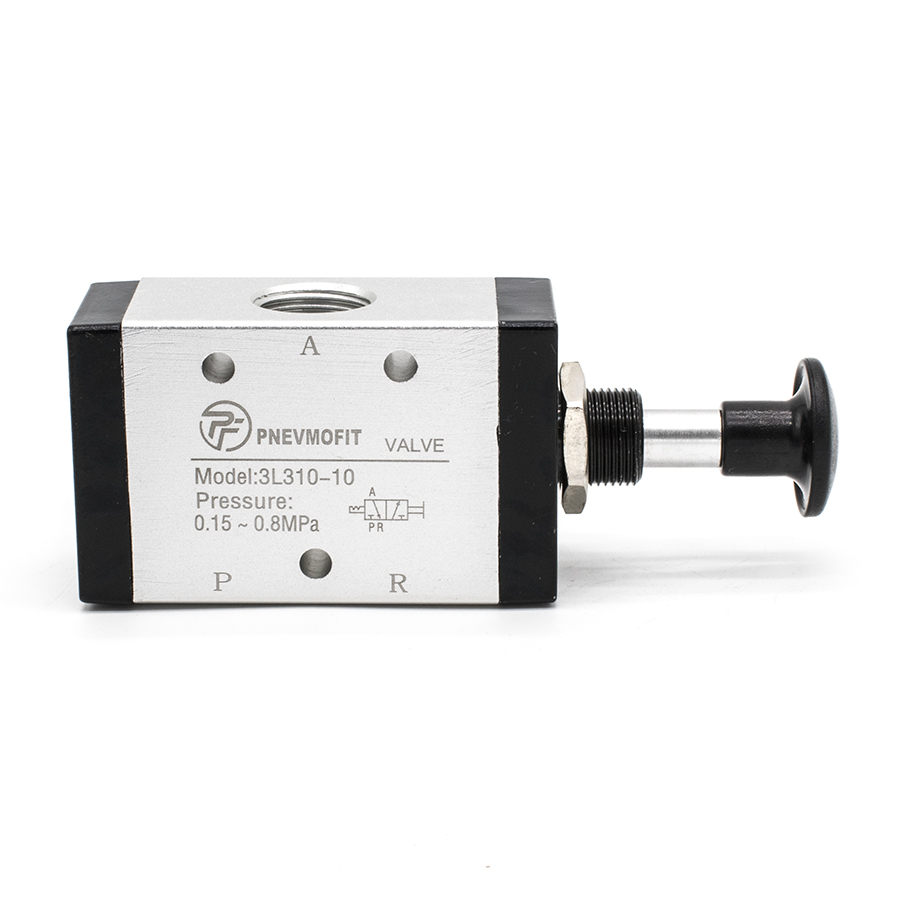

Техническое описание пневмораспределителя 3L310-10
Пневматический распределитель серии 3L310-10 представляет собой устройство направляющей пневмоаппаратуры с ручным управлением прямого действия. Данный компонент предназначен для изменения направления, пуска и остановки потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования).
Конструктивные особенности и принцип работы
Распределитель выполнен по схеме 3/2 (трехлинейный двухпозиционный) и является бистабильным устройством. Переключение осуществляется путем механического воздействия на рычаг управления, что приводит к смещению золотника и перераспределению потоков между входным портом, рабочим портом и портом сброса (выхлопа). Корпус изделия изготовлен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и долговечность при эксплуатации в тяжелых условиях.
Технические параметры:
- Тип управления: ручное, прямого действия;
- Присоединительная резьба: G3/8", обеспечивающая высокую пропускную способность;
- Рабочая среда: очищенный сжатый воздух (фильтрация не менее 40 мкм согласно ГОСТ 17433-80);
- Диапазон рабочего давления: от 0 до 0.8 МПа (8 Бар);
- Температурный режим: эксплуатация в диапазоне от -20 °C до +70 °C;
- Герметичность: соответствует нормам для данного класса пневмоаппаратуры.
Изделие спроектировано для обеспечения стабильной работы исполнительных механизмов и обладает высокой циклической долговечностью.
