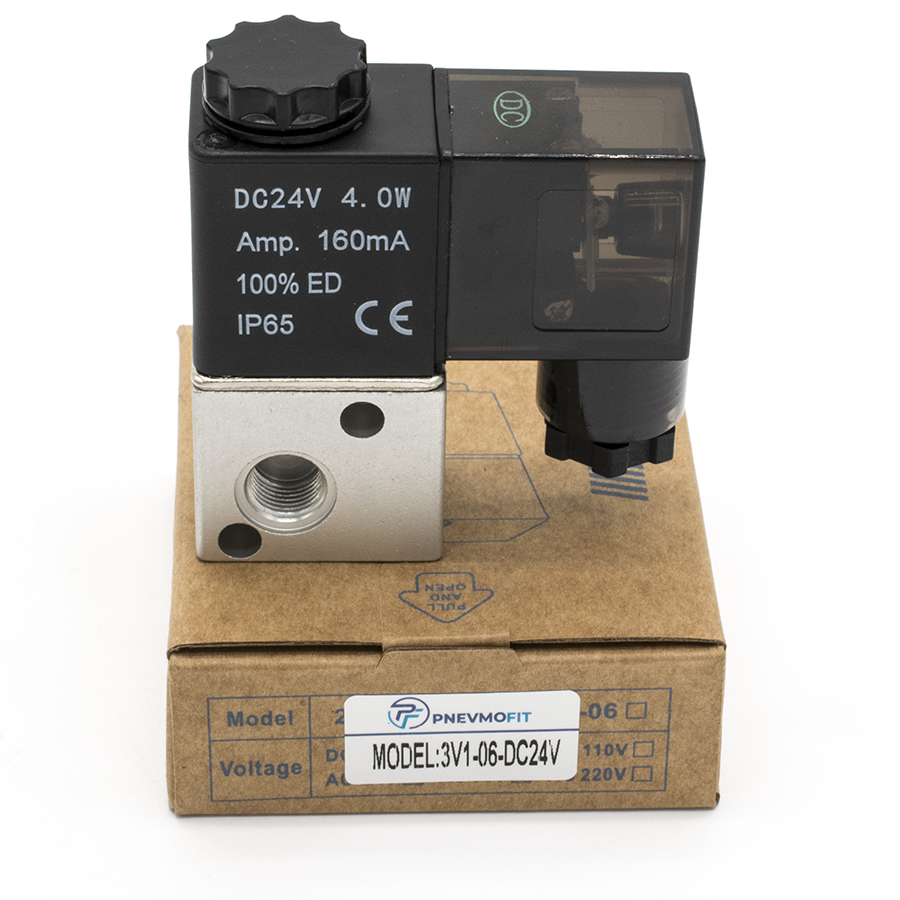

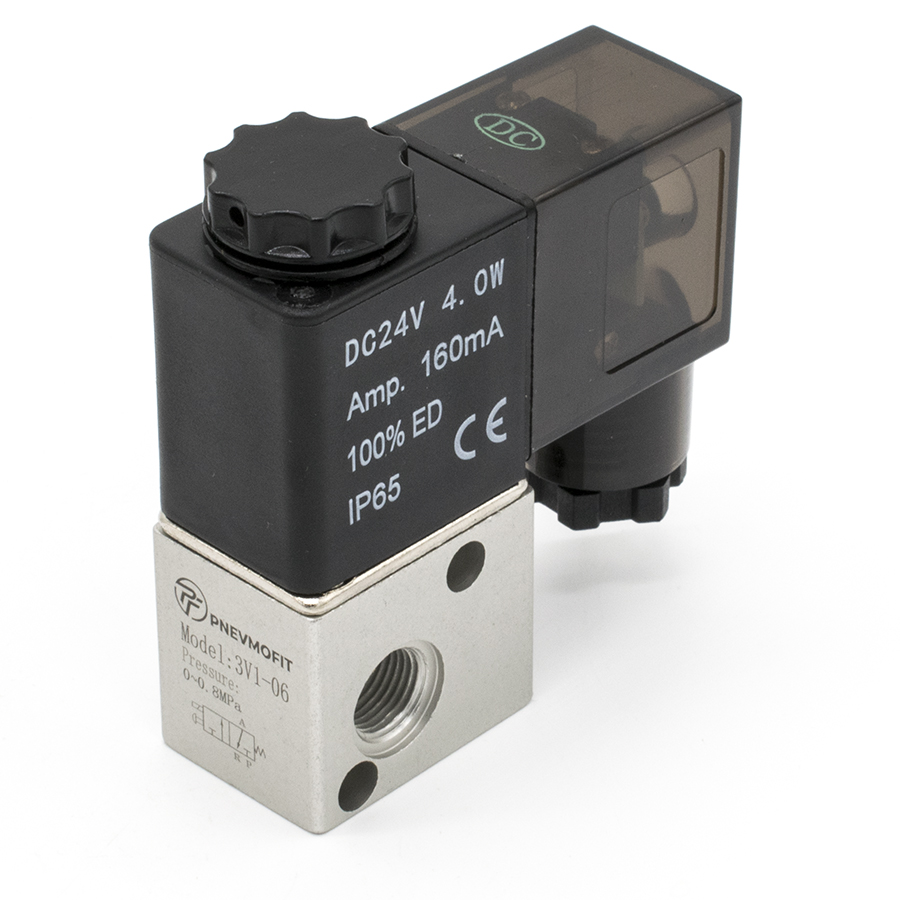

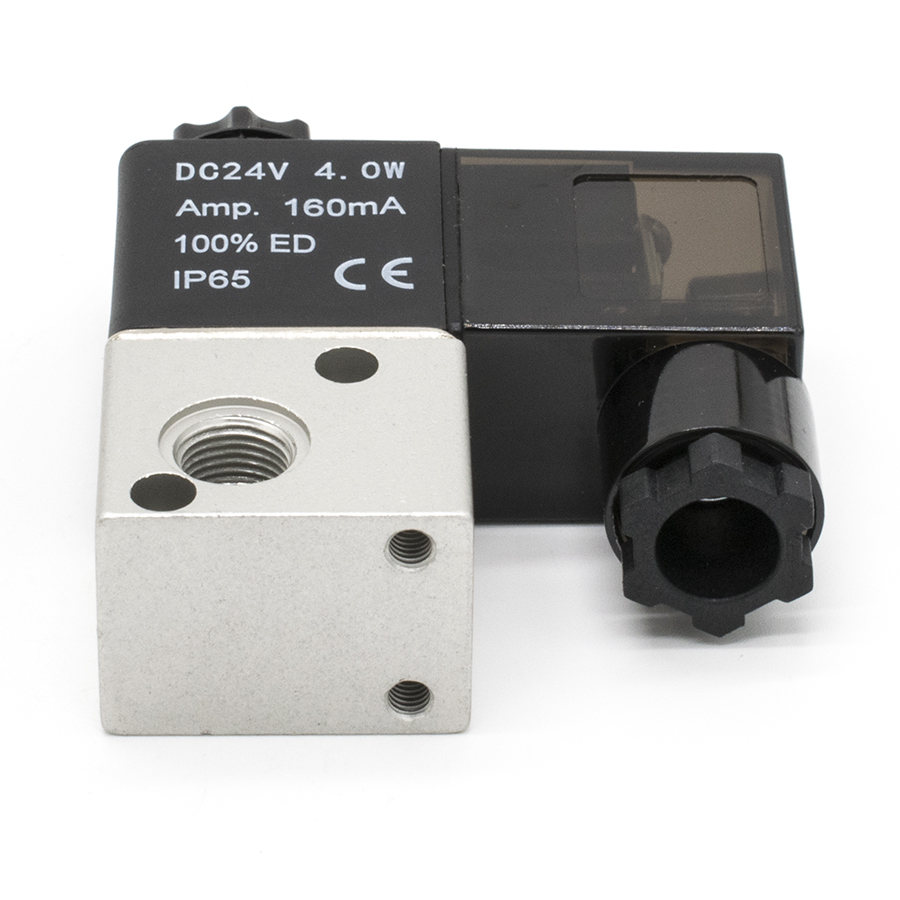

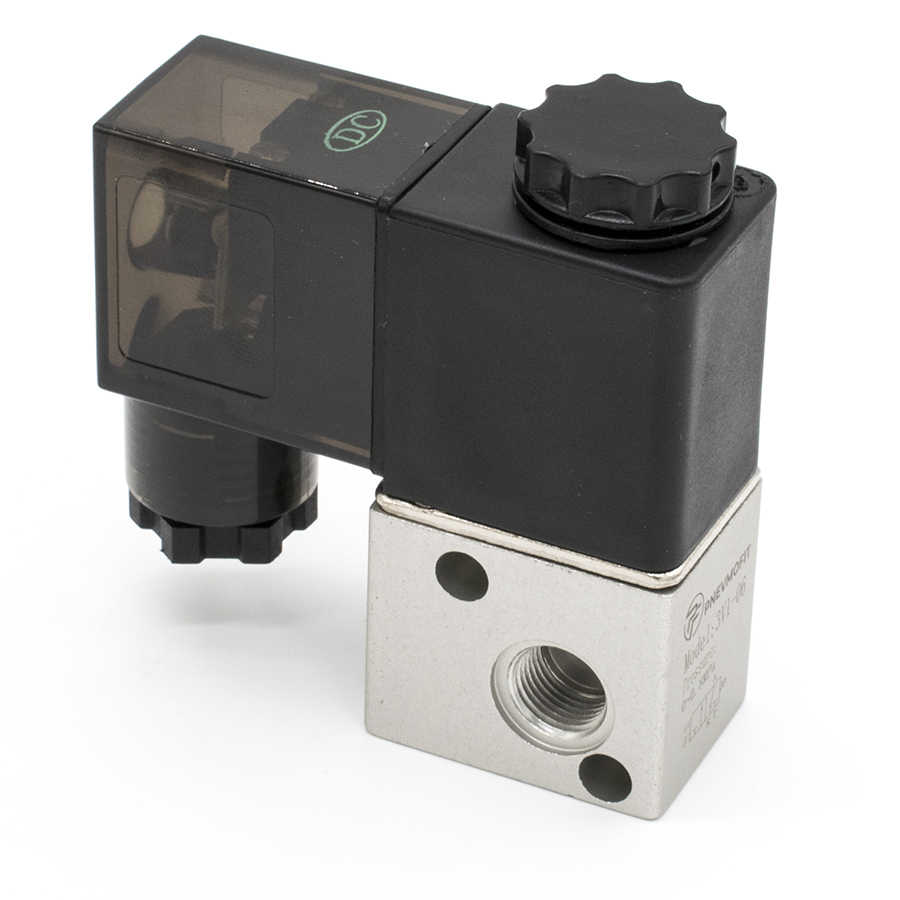

Техническое описание пневмораспределителя 3V1-06 DC24V
Пневмораспределитель серии 3V1-06 представляет собой трехлинейный двухпозиционный (3/2) электромагнитный клапан прямого действия, предназначенный для коммутации потоков сжатого воздуха в пневматических системах промышленного назначения. Устройство функционирует по принципу электромагнитного управления запорным элементом, обеспечивая изменение направления рабочей среды между входным портом, рабочим отводом и линией сброса (выхлопа).
Конструктивные и эксплуатационные особенности:
- Механизм управления: Прямое электромагнитное воздействие на плунжер позволяет устройству стабильно работать при нулевом дифференциальном давлении (от 0 МПа).
- Материалы: Корпус выполнен из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и эффективный теплоотвод.
- Степень защиты: Исполнение IP65 гарантирует пыленепроницаемость и защиту от водяных струй, что позволяет эксплуатировать клапан в тяжелых производственных условиях.
- Фильтрация: Для обеспечения заявленного ресурса требуется подготовка воздуха с тонкостью очистки не менее 40 мкм.
Соответствие стандартам:
Изделие спроектировано и изготовлено с учетом требований ГОСТ 15150-69 (Машины, приборы и другие технические изделия. Исполнения для различных климатических районов) и соответствует общим требованиям безопасности по ГОСТ 12.2.101-84 (Пневмоприводы. Общие требования безопасности к конструкции).
Технические параметры:
- Рабочая среда: Очищенный сжатый воздух.
- Режим работы: Непрерывный, с частотой срабатывания до 1 Гц.
- Допуск по напряжению: ±10% от номинального значения 24V DC.
