Техническое описание монтажной плиты 300M-2F

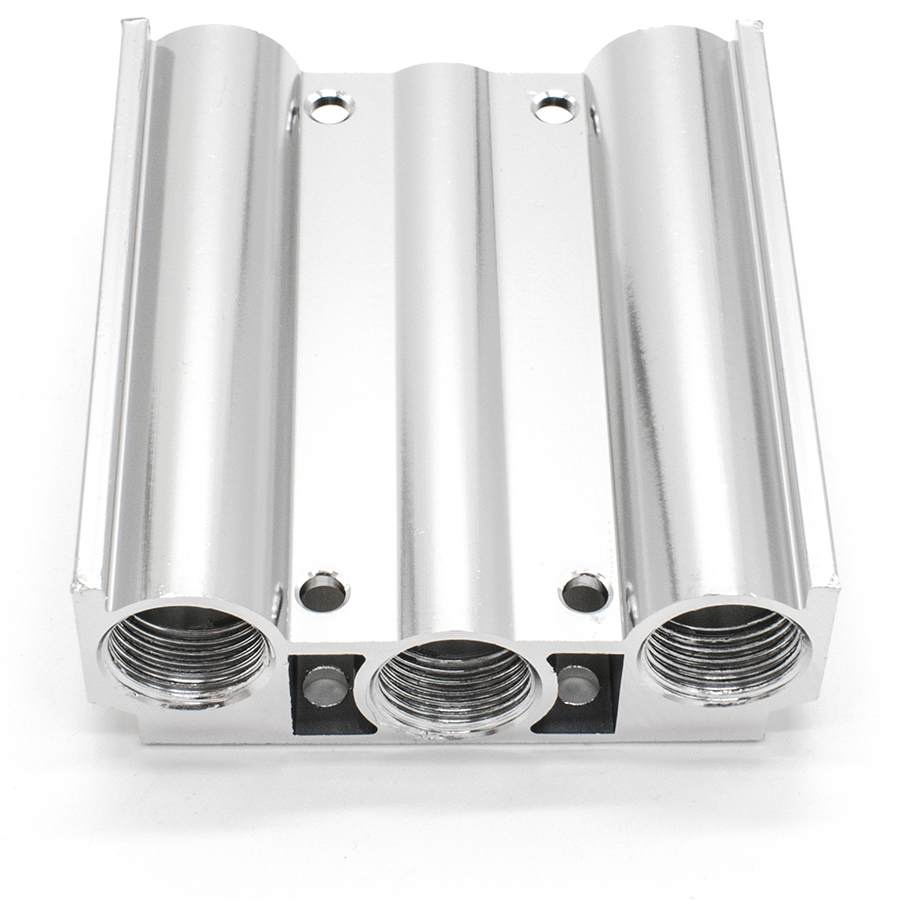

Монтажная плита серии 300M-2F представляет собой специализированный коллектор (базовую плиту), предназначенный для группового монтажа пневматических распределителей 300-й серии с конфигурацией портов 5/2 и 5/3. Конструкция обеспечивает общую подачу сжатого воздуха и объединение выхлопных каналов, что оптимизирует пневматическую схему и упрощает техническое обслуживание системы.
Изделие соответствует требованиям ГОСТ 18460-91 (Пневмоприводы. Общие технические требования), обеспечивая необходимую герметичность соединений и прочность корпуса при номинальном рабочем давлении. Плита изготовлена из высокопрочного алюминиевого сплава методом прецизионного фрезерования, что гарантирует точное совпадение присоединительных отверстий с геометрией распределителей.
Технические характеристики и комплектация:
- Тип монтажа: Групповой (на 2 посадочных места).
- Совместимость: Пневмораспределители серии 300 (5/2, 5/3 лин/поз).
- Материал корпуса: Анодированный алюминий.
- Соответствие стандартам: ГОСТ 18460-91.
- Комплект поставки:
- Монтажная плита — 1 шт.
- Винты крепления распределителя — 4 шт.
- Уплотнительные прокладки интерфейса "плита-распределитель" — 2 шт.
Применение данной плиты позволяет сократить количество фитингов и трубопроводов в пневмосистеме, обеспечивая компактность сборки и снижение вероятности утечек сжатого воздуха.
