Техническое описание монтажной плиты 300M-20F

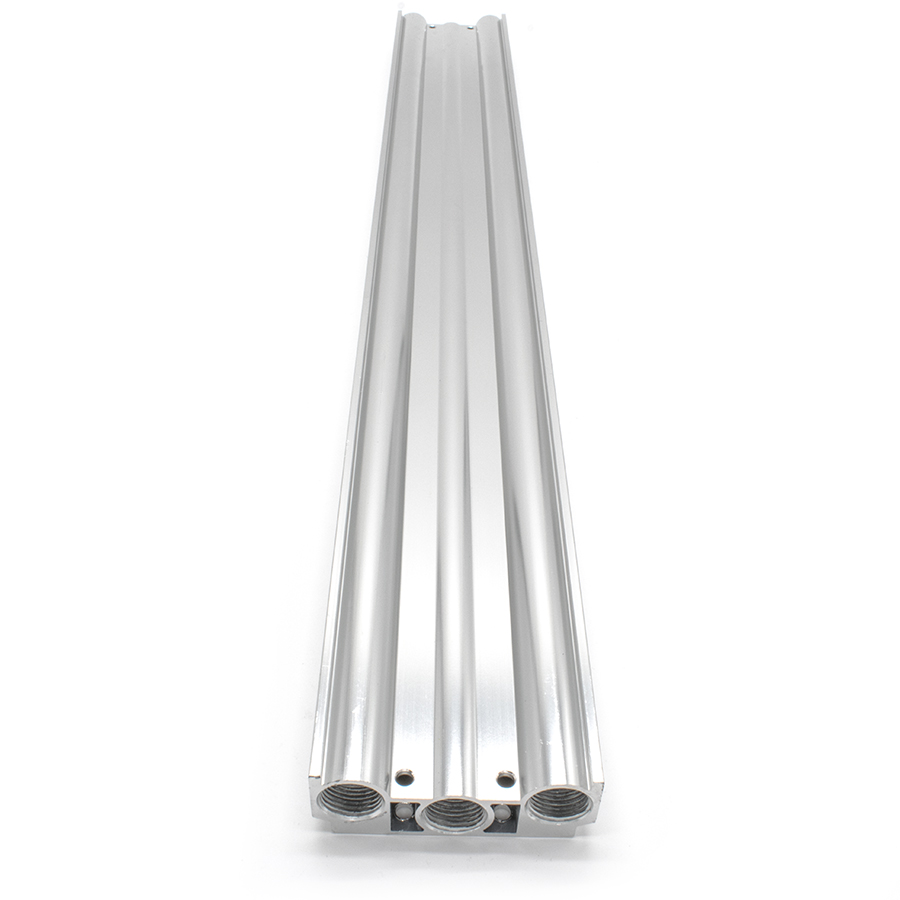

Монтажная плита серии 300M-20F представляет собой коллекторное основание, предназначенное для группового монтажа пневматических распределителей 300-й серии с конфигурацией 5/2 и 5/3. Изделие обеспечивает компактное размещение до 20 исполнительных механизмов в едином блоке, оптимизируя пневматические линии питания и выхлопа.
Конструктивные особенности и эксплуатационные характеристики:
- Материал корпуса: Высокопрочный алюминиевый сплав с антикоррозийным покрытием, обеспечивающий жесткость конструкции и долговечность.

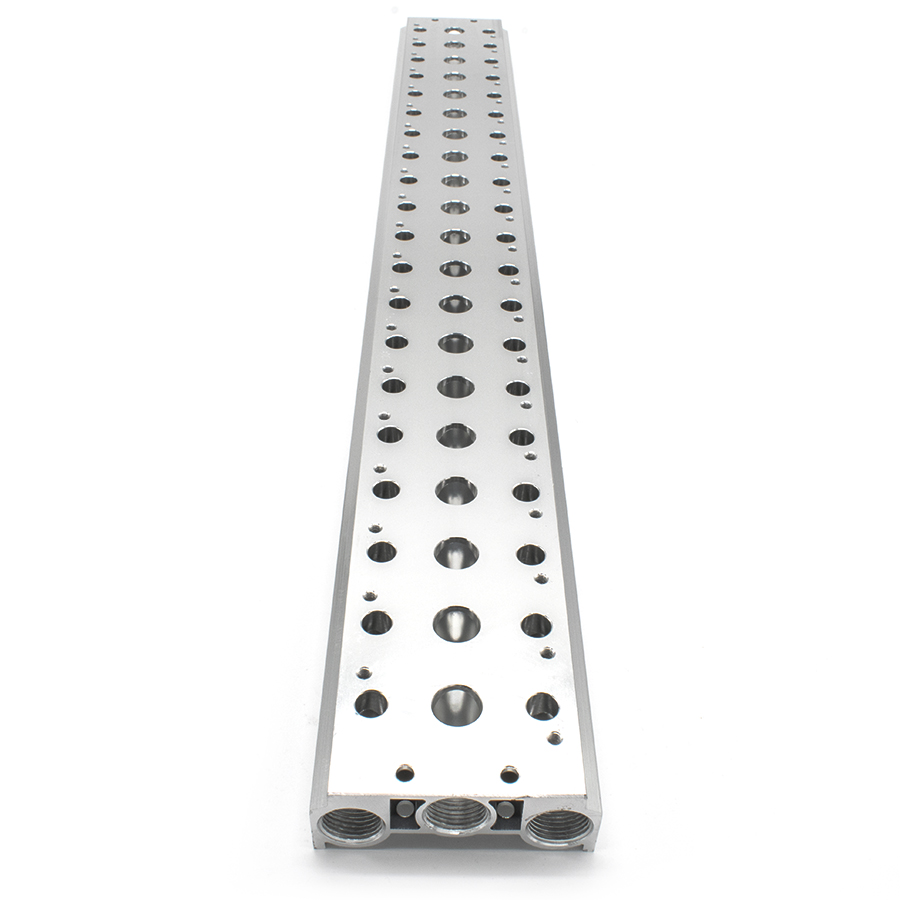

- Конфигурация: 20 посадочных мест с унифицированными каналами подвода и отвода сжатого воздуха.
- Тип выхлопа: Объединенный, что позволяет централизованно отводить отработанный воздух и устанавливать глушители большого проходного сечения.
- Совместимость: Полное соответствие присоединительным размерам распределителей серии 4V300.
- Стандартизация: Изделие соответствует требованиям ГОСТ 15150-69 (исполнение по категориям размещения) и ГОСТ 12.2.101-84 (пневмоприводы. Общие требования безопасности к конструкции).
Комплектность поставки:
- Плита монтажная алюминиевая — 1 шт.
- Винты фиксирующие для установки распределителей — 40 шт.
- Комплект межфланцевых уплотнений (плита-распределитель) — 20 шт.
Применение данной плиты позволяет сократить время на монтаж пневмосистемы, минимизировать количество фитингов и повысить ремонтопригодность узла за счет быстрой замены отдельных распределителей без демонтажа всей магистрали.
