Техническое описание монтажной плиты 300M-14F

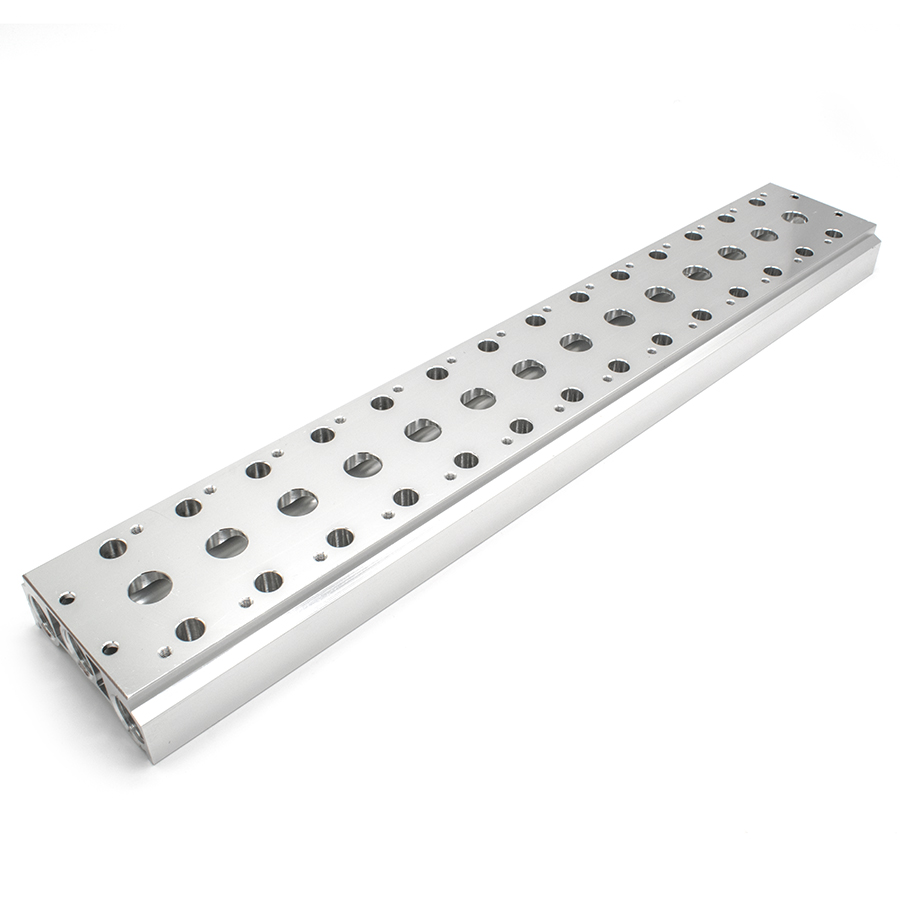

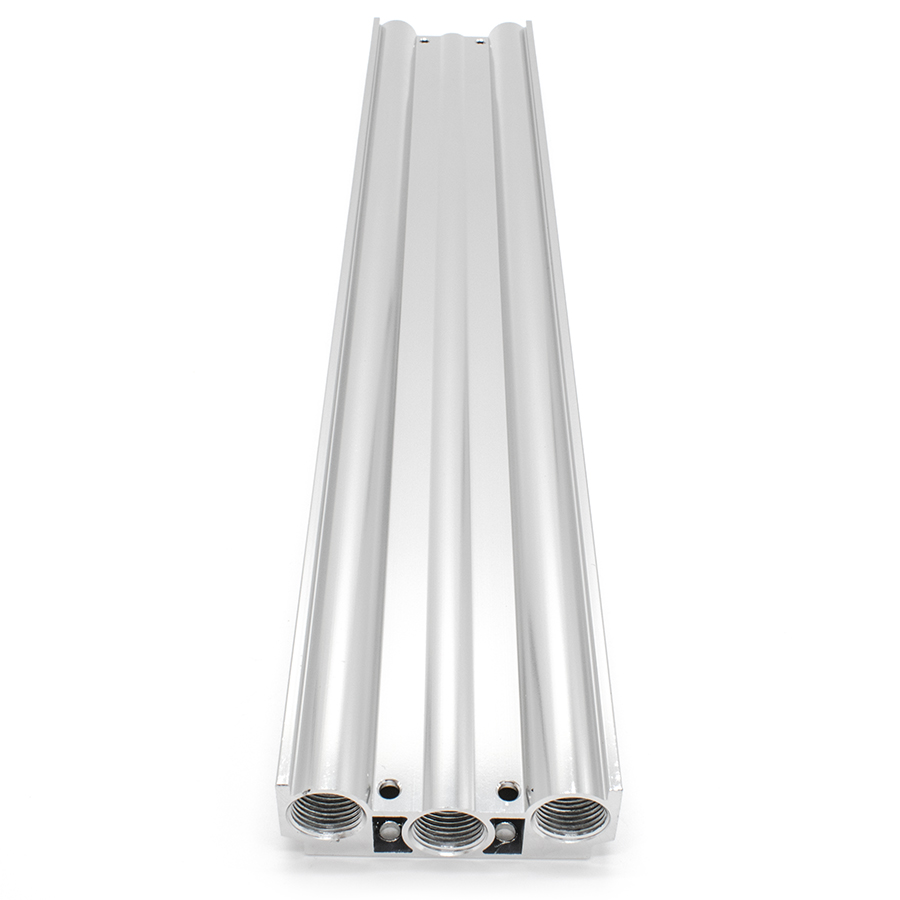

Монтажная плита серии 300M-14F представляет собой групповой коллектор (базовую плиту), предназначенный для компактного монтажа до 14 пневматических распределителей 300-й серии с конфигурацией 5/2 и 5/3 (пятилинейные двух- или трехпозиционные). Конструкция обеспечивает общую подачу сжатого воздуха и объединение выхлопных каналов, что оптимизирует пневматическую схему и сокращает количество фитингов и трубопроводов.
Изделие изготовлено методом прецизионной механической обработки алюминиевого сплава с антикоррозийным покрытием. Геометрические параметры и допуски соответствуют требованиям ГОСТ 15150-69 для эксплуатации в различных климатических условиях. Уплотнительные элементы обеспечивают герметичность соединений в соответствии с классом защиты систем промышленной автоматизации.
Технические характеристики и комплектация:
- Количество монтажных позиций: 14 станций;
- Совместимость: пневмораспределители серии 4V300;
- Функциональное назначение: централизованный подвод и выхлоп рабочей среды;
- Материал корпуса: анодированный алюминий;
- Соответствие стандартам: ГОСТ 15150-69, ГОСТ 12.2.101-84 (пневмоприводы).
Комплект поставки:
- Плита монтажная — 1 шт.
- Винты крепления распределителей — 28 шт.
- Комплект межкомпонентных уплотнений (плита-распределитель) — 14 шт.
