Техническое описание монтажной плиты 300M-11F

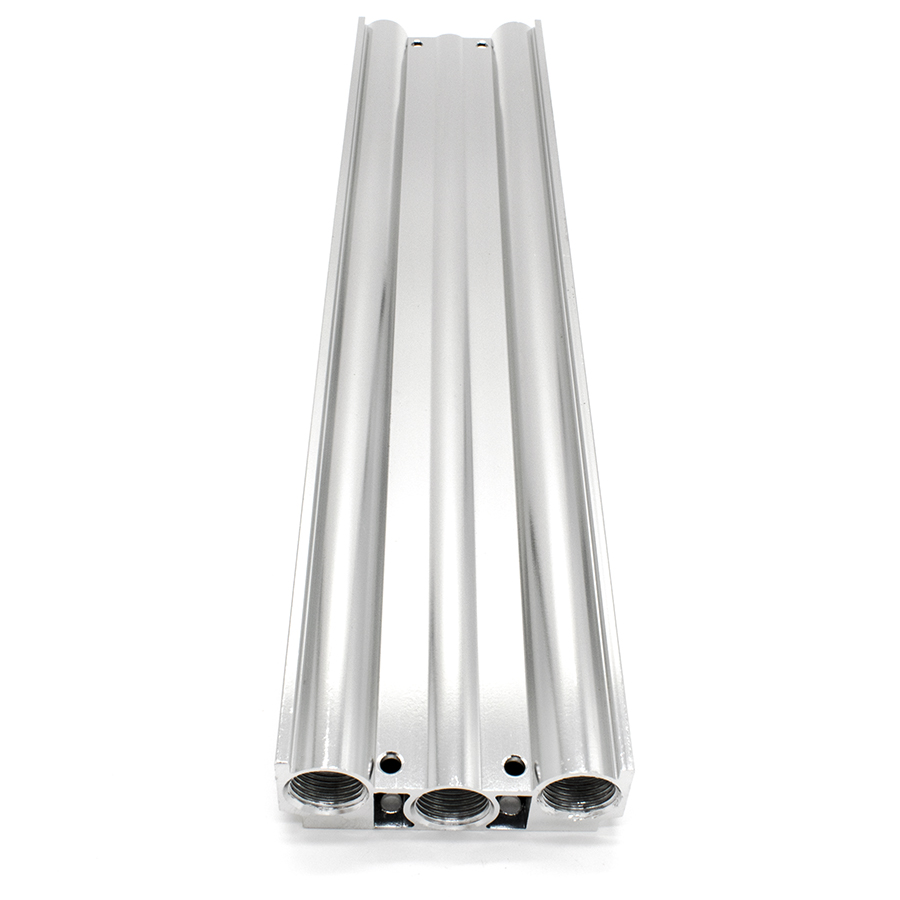

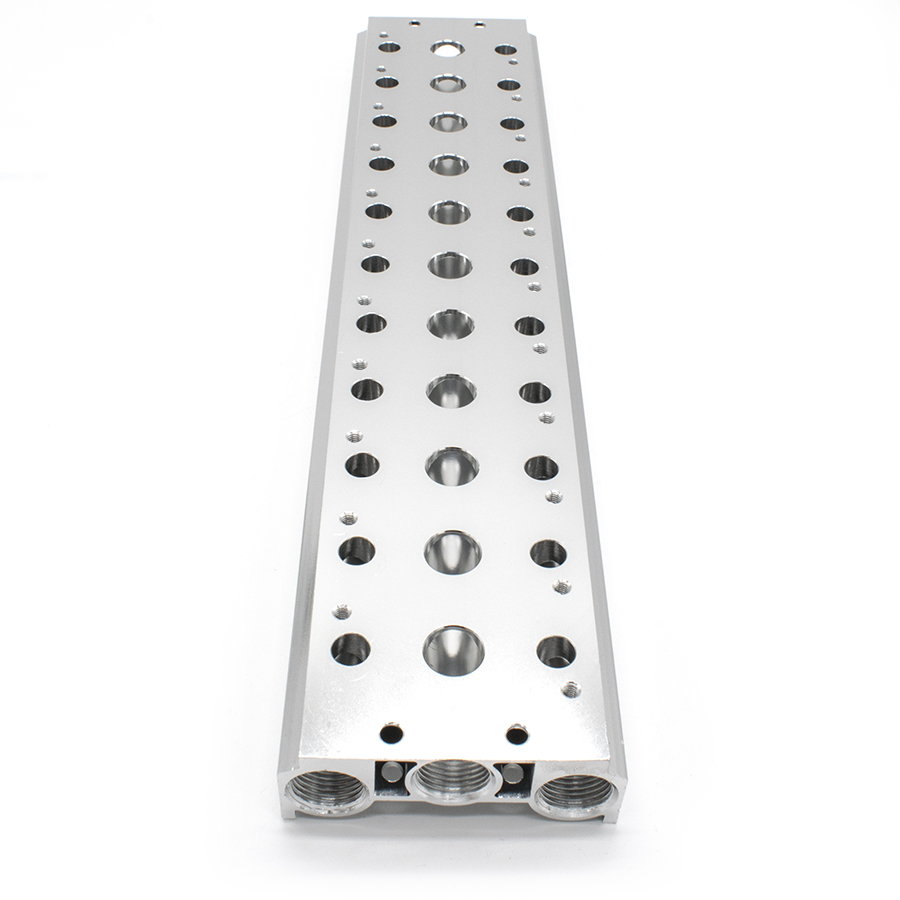

Монтажная плита серии 300M-11F представляет собой групповой коллектор, предназначенный для компактного монтажа до 11 пневматических распределителей 300-й серии с функциональной схемой 5/2 и 5/3. Изделие обеспечивает централизованный подвод сжатого воздуха и объединение выхлопных линий, что значительно упрощает пневматическую разводку в системах промышленной автоматизации.
Конструкция выполнена из высокопрочного алюминиевого сплава, обеспечивающего коррозионную стойкость и жесткость соединения. Геометрия посадочных мест и каналов соответствует техническим требованиям ГОСТ 15150-69 в части эксплуатации в различных климатических районах, а также отвечает стандартам герметичности пневматических систем.
Технические характеристики и комплектация:
- Количество монтажных мест: 11 позиций;
- Совместимость: пневмораспределители серии 4V300 (5/2, 5/3);
- Тип выхлопа: объединенный (общий канал);
- Материал корпуса: анодированный алюминий;
- Соответствие стандартам: изготовлено с учетом норм ГОСТ 18460-91 (Пневмоприводы. Общие технические требования);
- Комплект поставки: монтажная плита (1 шт.), винты крепления распределителей (22 шт.), комплекты уплотнений интерфейса «плита-распределитель» (11 шт.).
Применение данной плиты позволяет минимизировать количество фитингов и трубок, повышая надежность системы и сокращая время на техническое обслуживание.
