Техническое описание монтажной плиты 300M-10F

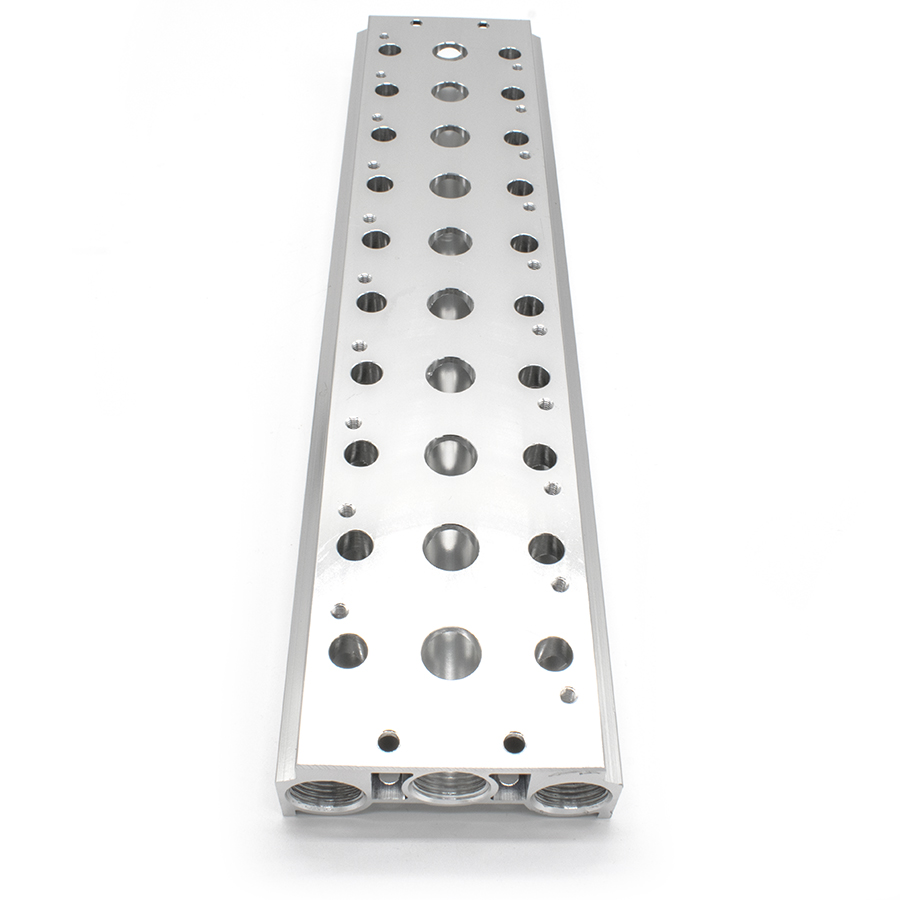

Монтажная плита модели 300M-10F представляет собой групповой коллектор (манифольд), предназначенный для компактного монтажа до 10 пневматических распределителей 300-й серии с функциональной схемой 5/2 и 5/3. Изделие обеспечивает централизованный подвод сжатого воздуха и объединение выхлопных линий, что оптимизирует пневматическую разводку и снижает уровень шума в системе.

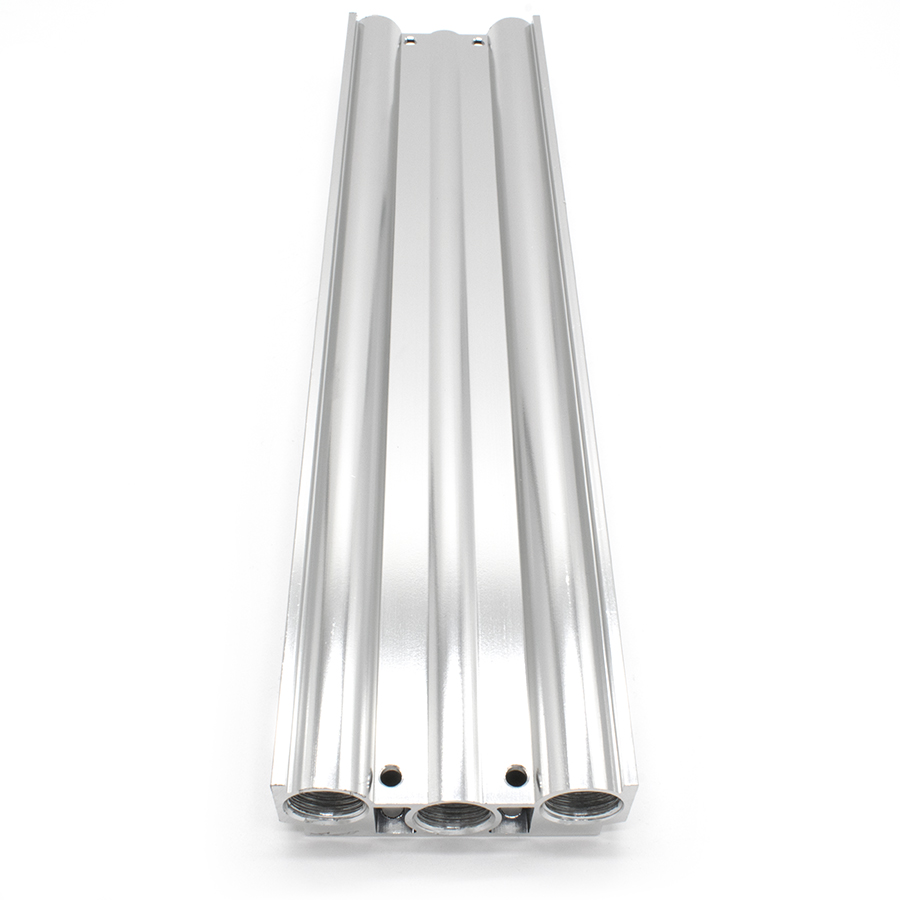

Конструкция выполнена из анодированного алюминиевого сплава, обладающего высокой коррозионной стойкостью и механической прочностью. Геометрические параметры и присоединительные размеры соответствуют техническим регламентам и ГОСТ 15150-69 (исполнение для различных климатических районов). Пневматические соединения и уплотнительные элементы соответствуют требованиям ГОСТ 12.2.101-84 по обеспечению герметичности и безопасности пневмосистем.
Технические характеристики и комплектация:
- Тип устройства: Плита монтажная для пневмоостровов.
- Количество монтажных мест: 10 позиций.
- Совместимость: Пневмораспределители серии 4V300.
- Материал корпуса: Алюминиевый сплав.
- Рабочая среда: Сжатый воздух (очищенный, с содержанием масла или без).
- Комплект поставки:
- Монтажная плита — 1 шт.
- Винты крепления распределителей — 20 шт.
- Уплотнительные прокладки (интерфейс плита-распределитель) — 10 шт.
Изделие соответствует стандартам промышленной безопасности и ГОСТ 18460-91 в части общих технических требований к пневматическим приводам и устройствам.
